1250 Amp 3 पोल 600v Mccb सर्किट ब्रेकर

छिटो डेलिभरी प्राप्त गर्न, Wenzhou XiFa इलेक्ट्रिक पावर इक्विपमेन्ट कं, लिमिटेडले भण्डारण गर्न नियमित मोडेल mccb सर्किट ब्रेकर उत्पादन गर्दछ जस्तै 1250 amp 3 पोल 600v mccb सर्किट ब्रेकर। सामान्य भनाइमा, Wenzhou XiFa इलेक्ट्रिक पावर उपकरण कं, लिमिटेडले 7 दिन भित्र 1250 amp 3 पोल 600v mccb सर्किट ब्रेकरहरू आपूर्ति गर्न सक्छ। अझै पनि, Wenzhou XiFa ले द्रुत डेलिभरी समय र ठोस गुणस्तर सहित प्रत्येक 3 पोल र 4 पोल mccb मोल्डेड केस सर्किट ब्रेकर उत्पादन र आपूर्ति गर्ने लक्ष्य राखेको छ। प्रत्येक 1250 amp 3 पोल 600v mccb सर्किट ब्रेकरले सहज प्रयोगको अनुभव सुनिश्चित गर्न कारखाना परीक्षणको श्रृंखला लिनेछ।

सोधपुछ पठाउनुहोस्

उत्पादन विवरण

एक 1250 amp 3 पोल 600v mccb सर्किट ब्रेकरमा मुख्यतया तीनवटा आधारभूत भागहरू हुन्छन्, जुन सम्पर्क प्रणाली, चाप निभाउने प्रणाली, र यात्रा एकाइहरू हुन्। यी ट्रिप एकाइहरूले विभिन्न सुरक्षा कार्यहरू प्रदान गर्दछ, जसमा हालको सुरक्षा, भोल्टेज संरक्षण, थर्मल सुरक्षा, र शन्ट ट्रिपिङ समावेश छ। एक 1250 amp 3 पोल 600v mccb सर्किट ब्रेकर या त म्यानुअल रूपमा वा मोटर चालकद्वारा बन्द गरिएको छ। एक पटक सम्पर्कहरू बन्द भएपछि, तिनीहरू एक यात्रा फ्री मेकानिज्म द्वारा स्थितिमा राखिएका छन्। जब गल्ती हुन्छ, सम्बन्धित ट्रिप एकाईले मेकानिज्मलाई सक्रिय गर्छ, लच रिलिज गर्छ र 1250 amp 3 पोल 600v mccb सर्किट ब्रेकर स्वचालित रूपमा ट्रिप गर्न, जसले सर्किटलाई सुरक्षित गर्छ।

1. शन्ट यात्रा एकाइ

शन्ट यात्रा रिमोट कन्ट्रोल सञ्चालनको लागि प्रयोग गरिन्छ। यसले सर्किटलाई 1250 amp 3 पोल 600v mccb सर्किट ब्रेकर मार्फत टाढाबाट खोल्न अनुमति दिन्छ।

2. हालको यात्रा एकाइ माथि

यो एकाइले सर्ट सर्किट र अधिक वर्तमान विरुद्ध सुरक्षा प्रदान गर्दछ। जब वर्तमान प्रिसेट मान भन्दा बढ्छ, ट्रिप एकाइ द्वारा उत्पन्न विद्युत चुम्बकीय बल लेच रिलीज गर्दछ। गतिशील सम्पर्क त्यसपछि वसन्त बल अन्तर्गत द्रुत रूपमा अलग हुन्छ, सर्किटमा बाधा पुर्‍याउँछ।

3. भोल्टेज यात्रा एकाइ अन्तर्गत

यो एकाइले भोल्टेज हानि विरुद्ध सुरक्षा प्रदान गर्दछ। यसको कुण्डल सिधै बिजुली आपूर्तिसँग जोडिएको हुन्छ र सामान्य अवस्थामा सक्रिय रहन्छ, जसले 1250 amp 3 पोल 600v mccb सर्किट ब्रेकरलाई बन्द रहन अनुमति दिन्छ। जब आपूर्ति हराउँछ वा भोल्टेज उल्लेखनीय रूपमा घट्छ, चुम्बकीय बल कमजोर हुन्छ र वसन्त बल भन्दा कम हुन्छ। त्यसपछि स्प्रिङले मुभिङ कोरलाई ड्राइभ गर्छ, लच रिलिज गर्छ र 1250 amp 3 पोल 600v mccb सर्किट ब्रेकरलाई ट्रिप गराउँछ।

4. थर्मल यात्रा एकाइ

जब 1250 amp 3 पोल 600v mccb सर्किट ब्रेकर मार्फत ओभरलोड करेन्ट बग्छ, थर्मल ट्रिप युनिट भित्रको बाइमेटल स्ट्रिप करेन्टको कारणले तातो हुन्छ। किनभने दुई धातुहरूमा विस्तारको फरक गुणांकहरू छन्, तिनीहरू तातो हुँदा विभिन्न दरहरूमा झुक्छन्। यो विकृतिले 1250 amp 3 पोल MCCB मोल्डेड केस सर्किट ब्रेकर खोल्न र सर्किटमा बाधा पुर्‍याउनको लागि ट्रिपिङ मेकानिज्मलाई धक्का दिन्छ।

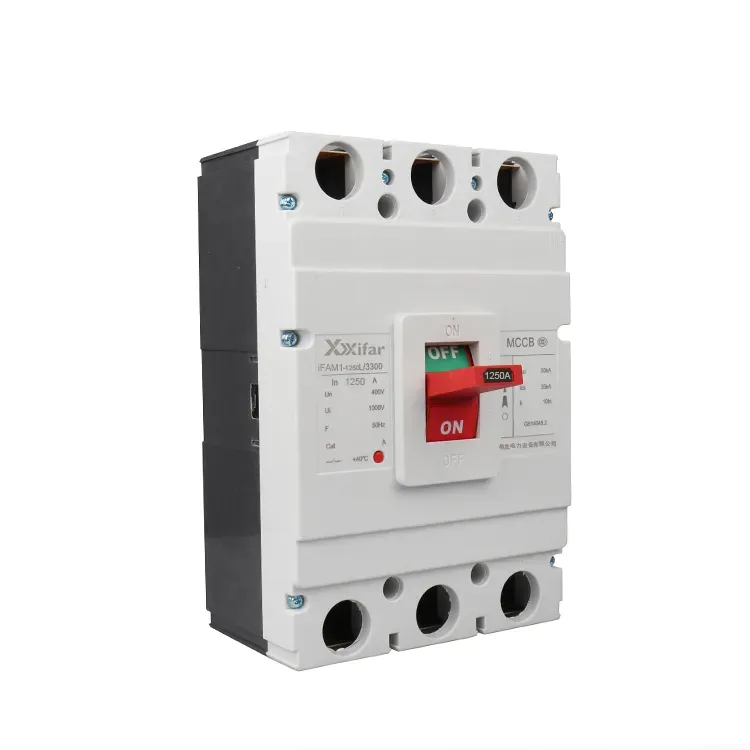

1250 Amp 3 Pole 600v Mccb Circuit Breaker

1250 amp 3 पोल 600v mccb सर्किट ब्रेकर प्यारामिटर:

मूल्याङ्कन गरिएको फ्रेम वर्तमान	1250
पोलहरूको संख्या	3 पोल; 3P; ३ चरण
कार्य वर्तमान मूल्याङ्कन	630A; 700A; 800A; 1000A
आवृत्ति	६० हर्ट्ज/५० हर्ट्ज
परम सर्ट सर्किट ब्रेकिङ क्षमता	50kA वा 70kA
सेवा सर्ट सर्किट ब्रेकिङ क्षमता	35kA वा 50kA
रेटेड कार्य भोल्टेज	660 V; ६९० V
मूल्याङ्कन इन्सुलेशन भोल्टेज	1000 V
मेकानिकल सेवा जीवन	10000 पटक
विद्युत सेवा जीवन	2000 पटक
चाप दूरी	≤100 मिमी

Size

उत्पादन मोड	पोल	आयाम
उत्पादन मोड	पोल	L	L1	L2	W	W1	W2	H	H1
M1-63L	2	136	85	117	55	14	25	89	65
	3	136	85	117	78	14	25	89	65
	4	136	86	117	102	14	25	89	65
M1-63M	3	136	85	117	78	14	25	98	74
M1-63M	4	136	86	117	102	14	25	98	74
M1-125L	2	150	88.5	133.5	63	18	30.5	88.5	62
	3	150	88.5	133.5	92	18	30.5	88.5	62
	4	150	88.5	133.5	122	18	30.5	88.5	62
M1-125M	3	150	88.5	133.5	92	17	30.5	105	79
M1-125M	4	150	88.5	133.5	122	17	30.5	105	79
M1-250L	2	165	102	144	74	23	35.5	110	81
	3	165	102	144	107	23	35.5	110	81
	4	165	102	144	142	23	35.5	110	81
M1-250M	3	165	102	144	107	23	35.5	126	99
M1-250M	4	165	102	144	142	23	35.5	126	99
M1-400	3	257	174	225	150	30	48	153	98
M1-400	4	257	174	225	198	30	48	153	98
M1-630	3	270	185	237	180	44	58	160	104
M1-630	4	270	185	237	240	44	58	160	104
M1-800	3	280	205	243	210	46	70.5	155	110
M1-800	4	280	205	243	280	46	70.5	155	110
M1-1250	3	470	265	330	210	46	70	191	137
M1-1250	4	470	265	330	280	46	70	191	137
M1-1600	3	470	265	330	280	46	70	191	137
