13.8kv देखि 380v वितरण ट्रान्सफर्मर 2500kva औद्योगिक, नयाँ ऊर्जा र व्यावसायिक परिदृश्यहरूको लागि एक कोर पावर रूपान्तरण यन्त्र हो, जसलाई दुई मुख्यधारा कन्फिगरेसनहरूमा वर्गीकृत गर्न सकिन्छ, जसमा तेल डुबेको प्रकार (S11 श्रृंखला) र सुख्खा प्रकार (SCB14 श्रृंखला) समावेश छ। यी दुवैले 250 स्टेप डाउन व्यावसायिक क्षमताको आवश्यकताहरू पूरा गर्दछ। 13.8kV मध्यम उच्च भोल्टेज देखि 380V कम भोल्टेज, स्थिर प्रदर्शन, उच्च सुरक्षा र लामो सेवा जीवन सुनिश्चित गर्न अन्तर्राष्ट्रिय र घरेलु मापदण्डहरूको कडाईका साथ पालना गर्दै।
13.8kv देखि 380v सम्मको डिस्ट्रिब्युसन ट्रान्सफर्मर 2500kva को तेल इमर्स्ड प्रकारको कम लागत र बलियो ओभरलोड क्षमता छ, जसले यसलाई खानी, बाहिरी सबस्टेशनहरू र ठूला औद्योगिक पार्कहरू जस्ता बाहिरी भारी लोड परिदृश्यहरूको लागि उपयुक्त बनाउँछ। यसको विपरित, सुक्खा प्रकार 13.8kv देखि 380v वितरण ट्रान्सफर्मर 2500kva आगो प्रतिरोधी, विस्फोट प्रमाण, मर्मत-रहित, र ऊर्जा कुशल, इनडोर र विस्फोट प्रमाण आवश्यकताहरूको लागि उपयुक्त छ। ग्राहकहरूले लचिलो रूपमा वास्तविक स्थापना वातावरण, साइट सुरक्षा नियमहरू र परियोजना बजेट अनुसार उपयुक्त प्रकार छनौट गर्न सक्छन्।
| प्यारामिटर कोटि | प्यारामिटर नाम | मानक मूल्य |
|
कोर रेटेड प्यारामिटरहरू |
मूल्याङ्कन क्षमता | 2500kVA(2.5MVA) |
| उच्च भोल्टेज साइड (HV) | 13.8kV, तीन चरण, △ जडान | |
| कम भोल्टेज साइड (LV) | 380V (लाइन भोल्टेज) / 220V (फेज भोल्टेज), तीन चरण, वाई जडान | |
| रेटेड आवृत्ति | ५०/६० हर्ट्ज | |
| जडान समूह | Dyn11/Dyn1 | |
| सर्ट सर्किट प्रतिबाधा | ५% (सामान्य, ४% देखि ६% अनुकूलन योग्य) | |
| परिवर्तक ट्याप गर्नुहोस् | उच्च भोल्टेज ± 2 × 2.5% (5 ट्याप, अफ-सर्किट) | |
| तेल डुबे प्यारामिटरहरू | मोडेल उदाहरण | S11/S13/S22-2500/13.8 |
| शीतलन विधि | ONAN (तेलमा डुबेको प्राकृतिक कूलिङ)/ONAF (फोर्स्ड एयर कूलिङ) | |
| इन्सुलेशन स्तर | BIL 95KV (लाइटनिङ इम्पल्स)/30kV (पावर फ्रिक्वेन्सी विथस्ट्यान्ड) भोल्टेज) |
|
| फाइदाहरू | कम लागत, बलियो अधिभार क्षमता, राम्रो गर्मी अपव्यय | |
| ड्राई-प्रकार प्यारामिटरहरू | मोडेल उदाहरण | SCB14/SCR-2500-13.8/0.38 |
| शीतलन विधि | एएन (प्राकृतिक शीतलन) / एएफ (फोर्स्ड एयर कूलिंग), इन्सुलेशन ताप प्रतिरोध कक्षा एफ (१५५ ℃) |
|
| सुरक्षा स्तर | IP00/IP23/IP54 | |
| फाइदाहरू | आगो र विस्फोट प्रमाण, रखरखाव मुक्त, सानो आकार | |
| हानि र दक्षता (50Hz सन्दर्भ) |
लोड हानि छैन (Po) | ≈2.8 देखि 3.5kW |
| लोड हानि (Pk,75℃) | ≈16 देखि 19kW | |
| कुल घाटा | ≈19 देखि 22.5kW |

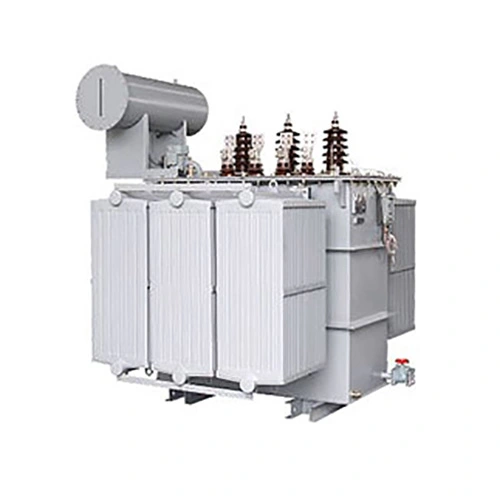

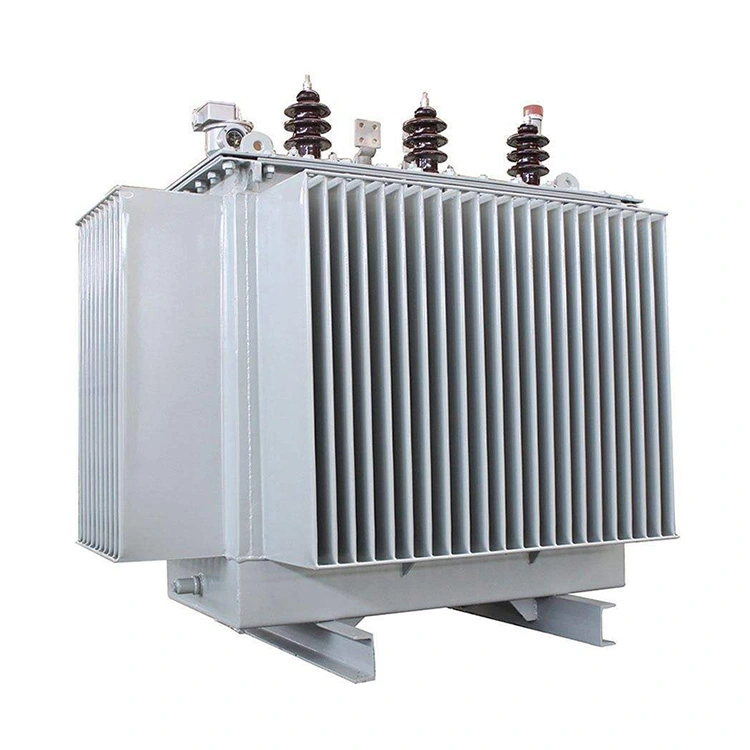

तेल डुबेको S11 विशेष रूपमा बाहिरी र खुला हावा स्थापनाको लागि डिजाइन गरिएको हो। बलियो वातावरणीय अनुकूलन क्षमताको साथ, यसले उच्च तापमान, वर्षा, धुलो र कठोर मौसमको सामना गर्न सक्छ। यसले ठूलो फ्लोर स्पेस ओगटेको छ र राम्रो हावायुक्त स्वतन्त्र क्षेत्र चाहिन्छ, जुन टाढाको औद्योगिक क्षेत्रहरू, बाहिरी सबस्टेशनहरू, खानी साइटहरू र क्षेत्रीय विद्युत वितरण परियोजनाहरूको लागि उपयुक्त छ।
सुक्खा प्रकार SCB14 13.8kv देखि 380v वितरण ट्रान्सफर्मर 2500kva लाई विद्युत वितरण कोठाहरू, कारखाना भवनहरू, व्यापारिक कम्प्लेक्सहरू र भूमिगत ठाउँहरू जस्ता इनडोर स्थापनाका लागि प्राथमिकता दिइन्छ। यसले कम्प्याक्ट साइज र सानो पेशा, तरल चुहावटको कुनै जोखिम छैन, र आइसोलेशन पूलको आवश्यकता पर्दैन। यो उच्च घनत्व शहरी बिजुली आपूर्ति र सीमित स्थापना स्थानहरूको लागि पनि लागू हुन्छ।
तेलमा डुबेको S11 ले ट्रान्सफर्मर तेललाई चिसो र इन्सुलेट गर्ने माध्यमको रूपमा ग्रहण गर्छ। ज्वलनशील तेलले सम्भावित आगो र चुहावट जोखिमहरू ल्याउँछ, त्यसैले यसलाई बन्द, भीडभाड वा विस्फोट प्रमाण क्षेत्रमा प्रयोग गर्न सकिँदैन। थप आगो रोकथाम र विरोधी चुहावट उपाय स्थापना को समयमा आवश्यक छ।
इपोक्सी राल कास्टिङ संरचनाबाट बनेको, ड्राई टाइप SCB14 ले फायरप्रूफ, फ्लेम रिटार्डन्ट, विस्फोट-प्रूफ र गैर-रिसाव सुविधा दिन्छ। यसमा उच्च इन्सुलेशन सुरक्षा छ, दहनको कुनै लुकेको खतरा छैन, र पूर्ण रूपमा इनडोर, सार्वजनिक भवनहरू, रासायनिक बिरुवाहरू र विस्फोट प्रमाण कार्यशालाहरूको लागि कडा सुरक्षा मापदण्डहरू पूरा गर्दछ।
13.8kv देखि 380v वितरण ट्रान्सफर्मर 2500kva तेल डुबेको S11 को नियमित मर्मत आवश्यक छ, जसमा तेलको गुणस्तर, सिल गर्ने कार्यसम्पादन, तेलको स्तर र आन्तरिक उमेरको आवधिक निरीक्षण सहित। तेल फिल्टरिङ वा प्रतिस्थापन प्रत्येक 1-2 वर्षमा आवश्यक छ, नियमित व्यावसायिक निरीक्षणको साथ, उच्च दीर्घकालीन मर्मत कार्यको बोझ निम्त्याउँछ।
ड्राई प्रकार SCB14 लगभग मर्मत-रहित डिजाइन हो। कुनै इन्सुलेट तेल आवश्यक छैन, नियमित आधारमा windings को लागि केवल साधारण धुलो सफाई। यसलाई कुनै जटिल दैनिक निरीक्षणको आवश्यकता पर्दैन, श्रम र मर्मत लागत बचत गर्न, र अपरिहार्य पावर स्टेशनहरूको लागि उपयुक्त।
तेलमा डुबेको S11 सँग ट्रान्सफर्मरको तेल परिचालित गरेर बलियो ओभरलोड क्षमताको साथमा उच्च तातो खपत गर्ने क्षमता हुन्छ। यसले दीर्घकालीन भारी भार सञ्चालन र छोटो समय ओभरलोड प्रभाव, निरन्तर उच्च लोड औद्योगिक उत्पादन लाइनहरूको लागि आदर्श कायम गर्न सक्छ।
सुख्खा प्रकार SCB14 प्राकृतिक हावा कूलिंग वा जबरजस्ती हावा कूलिंग मा निर्भर गर्दछ। ओभरलोड सीमा तेल डुबेको प्रकार भन्दा अपेक्षाकृत कम छ, र तातो अपव्यय प्रभाव इनडोर भेन्टिलेसन अवस्थाबाट सजिलै प्रभावित हुन्छ, स्थिर र परम्परागत लोड सञ्चालनको लागि अधिक उपयुक्त।
ठूला क्षमताका मोडेलहरूको लागि तेल डुबे S11 को खरिद लागत अपेक्षाकृत कम छ। तर यसको कुनै लोड हानि र लोड नोक्सान अलिकति बढी हुन्छ, जसको परिणामस्वरूप अपेक्षाकृत उच्च दीर्घकालीन बिजुली खपत हुन्छ।
सुक्खा प्रकार SCB14 को खरिद लागत तुलनात्मक रूपमा उच्च छ, तर अनुकूलित कम हानि डिजाइन र उच्च ऊर्जा दक्षता संग। यसले दैनिक बिजुली हानि घटाउँछ, दीर्घकालीन सञ्चालनमा बिजुलीको खर्च बचत गर्छ, र लामो चक्र परियोजनाहरूको लागि राम्रो ऊर्जा बचत लाभहरू ल्याउँछ।
13.8kv देखि 380v वितरण ट्रान्सफर्मर 2500kva अन्तिम चयन सुझाव:
S11 तेल डुबेको छनोट गर्नुहोस्: यदि तपाइँको परियोजना बाहिर छ भने, सीमित बजेटको साथ, लामो-समयको भारी भार, अपरिहार्य खुला साइट र कुनै कडा आगो सुरक्षा आवश्यकताहरू।
SCB14 सुख्खा प्रकार छनोट गर्नुहोस्: यदि घर भित्र स्थापना गरिएको छ, बाक्लो भीडमा, रासायनिक र ज्वलनशील अवसरहरूमा, उच्च सुरक्षा मापदण्डहरू, कम मर्मत माग र दीर्घकालीन ऊर्जा बचत आवश्यकताहरू।
