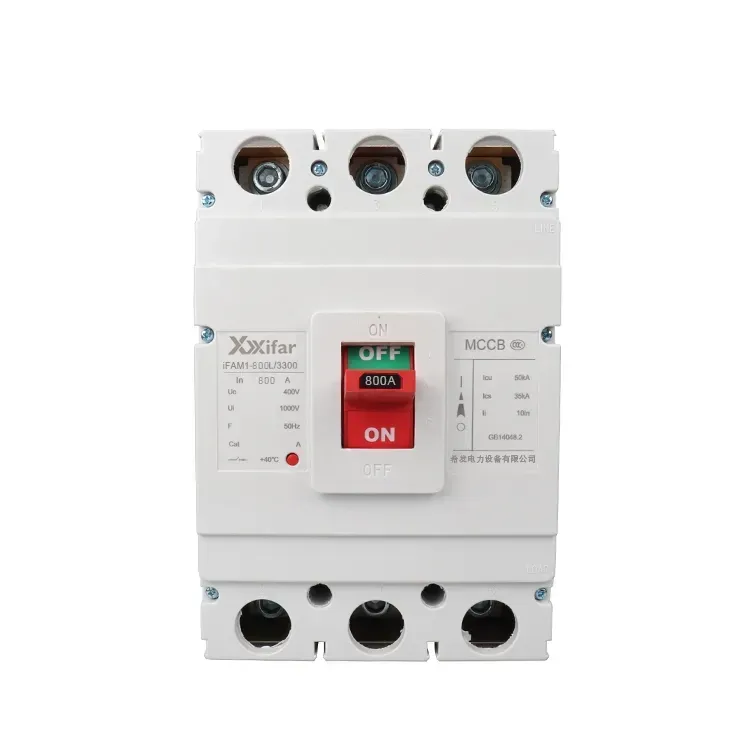

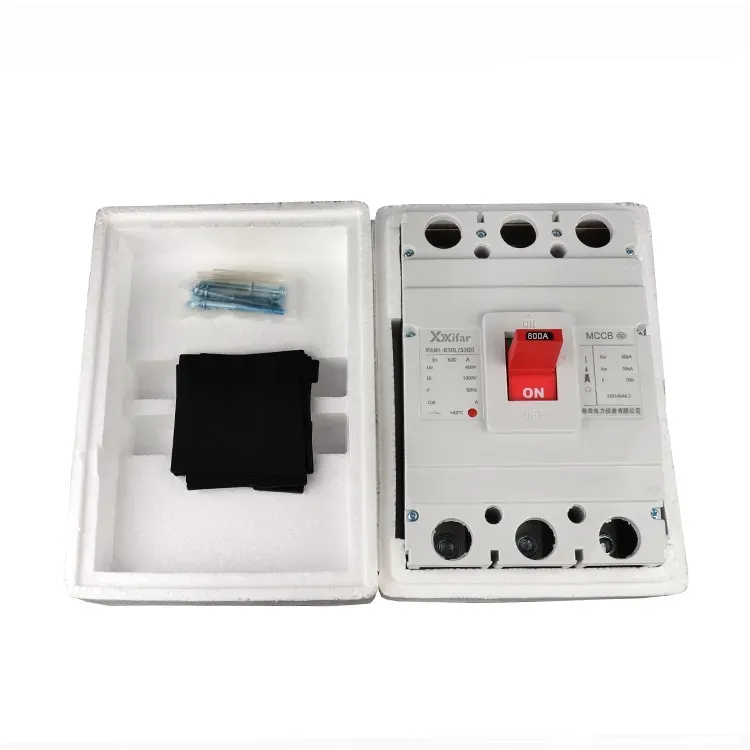

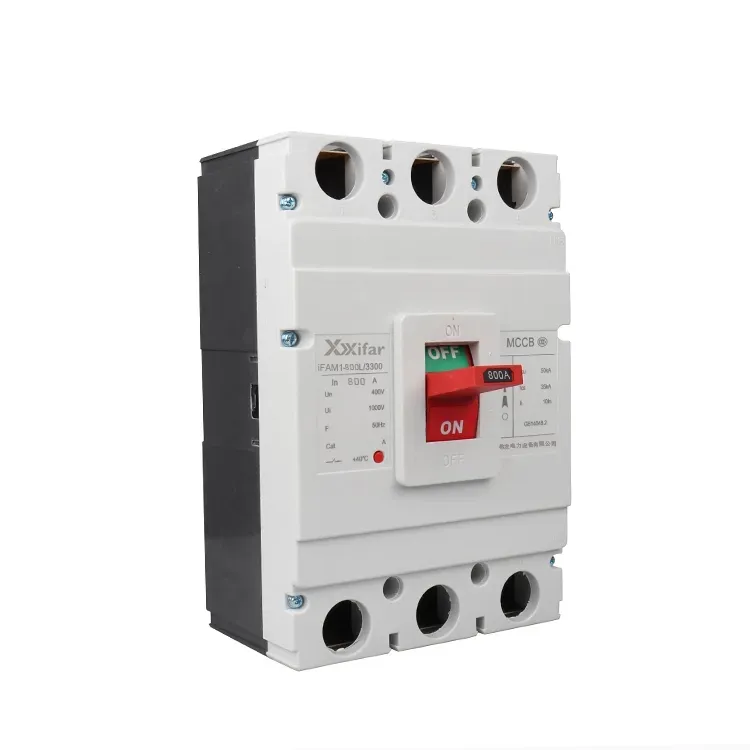

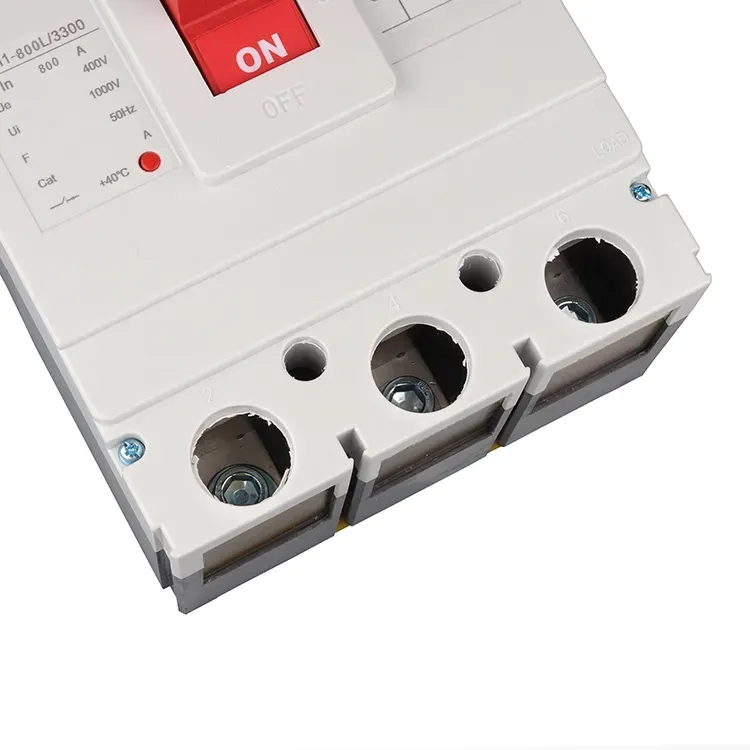

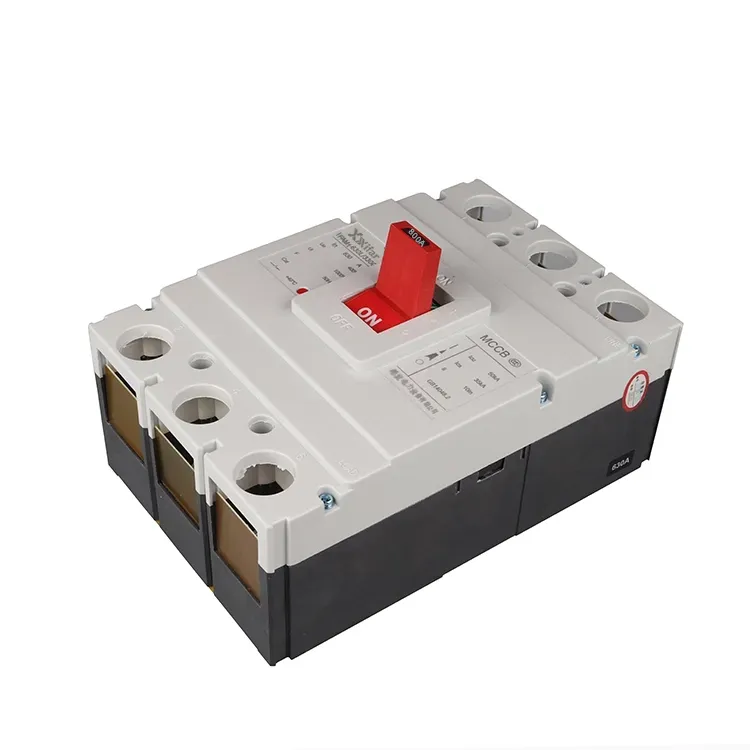

800 Amp 4pole इलेक्ट्रिक Mccb मोल्डेड केस सर्किट ब्रेक

ईन्जिनियरिङ् प्रयोगकर्ताहरूबाट समस्याहरू सही रूपमा समाधान गर्नको लागि, WenZhou XiFa इलेक्ट्रिक पावर उपकरण कं, Ltd ले लक्ष्य विनिर्देशहरू पूरा गर्न प्रत्येक 800 amp 4pole electric mccb मोल्डेड केस सर्किट ब्रेकर उत्पादन र आपूर्ति गर्दछ। WenZhou XiFa इलेक्ट्रिक पावर उपकरण कं, लिमिटेड मा, यसमा 800 amp 4pole electric mccb मोल्डेड केस सर्किट ब्रेकरहरूमा इलेक्ट्रोनिक र थर्मोम्याग्नेटिक ट्रिप युनिट छ। इलेक्ट्रोनिक ट्रिप एकाईले काम गर्ने वर्तमान समायोजन गर्न सक्छ र अतिरिक्त छोटो समय ढिलाइ सुरक्षा र जमीन गल्ती सुरक्षा प्रदान गर्न सक्छ। थर्मोमैग्नेटिक यात्रा एकाइ अधिक बजेट अनुकूल छ। सेवा सर्ट सर्किट ब्रेकिङ क्षमता 35kA वा 50kA दुबै प्रकारका 800 amp 4pole electric mccb मा विकल्प हुन सक्छ।

सोधपुछ पठाउनुहोस्

उत्पादन विवरण

800 amp 4pole electric mccb मोल्डेड केस सर्किट ब्रेकरले ग्राहकको बिभिन्न माग पूरा गर्न थर्मल म्याग्नेटिक ट्रिप युनिट वा इलेक्ट्रोनिक ट्रिप एकाइलाई सुसज्जित गर्न सक्छ। अझ बढि, विस्तार एकाइ, जस्तै अन्डरभोल्टेज ट्रिप कुण्डल, अवशिष्ट वर्तमान उपकरण र मोटर सुरक्षा एकाइ, एक 800 amp 4pole इलेक्ट्रिक mccb मोल्ड केस सर्किट ब्रेकर आवेदन माग पूरा गर्न थप कार्य प्राप्त गर्न अनुमति दिन्छ। परिचय सुरक्षा प्रकार्य तल देखाइएको छ।

800 Amp 4pole Electric Mccb Molded Case Circuit Breake

थर्मल चुम्बकीय यात्रा एकाइहरूको संरक्षण कार्यहरू:

1. अधिभार संरक्षण:

जब सर्किट करन्टले मूल्याङ्कन गरिएको मानभन्दा बढी हुन्छ, 800 amp 4pole electric mccb मोल्डेड केस सर्किट ब्रेकरको बाईमेटल स्ट्रिप तातो हुन्छ र झुक्छ, जसले ट्रिप मेकानिज्मलाई सक्रिय गर्छ। ट्रिपिङ समय वर्तमान को वर्ग को विपरीत समानुपातिक छ।

2. सर्ट सर्किट सुरक्षा:

सर्ट सर्किटको घटनामा, उच्च दोष प्रवाहले विद्युत चुम्बकीय बल उत्पन्न गर्दछ, जसले यात्रा संयन्त्रलाई लगभग तुरुन्तै सञ्चालन गर्न चलाउँछ।

यसरी, थर्मल चुम्बकीय 800A 4 ध्रुव MCCBs ले सामान्यतया दुई चरण सुरक्षा प्रदान गर्दछ, जुन लामो समय ढिलाइ सुरक्षा र तत्काल सुरक्षा हो। यसलाई गैर चयनात्मक प्रकार पनि भनिन्छ।

इलेक्ट्रोनिक यात्रा एकाइहरूको संरक्षण कार्यहरू

1. अधिभार संरक्षण:

800 amp 4pole electric mccb मोल्डेड केस सर्किट ब्रेकरमा रहेको माइक्रोप्रोसेसरले सटीक सुरक्षा प्रदान गर्न सर्किट करन्टको निरन्तर निगरानी र गणना गर्छ।

2. सर्ट सर्किट सुरक्षा:

800 amp 4pole electric mccb मोल्डेड केस सर्किट ब्रेकरमा प्रिसेट ढिलाइ सर्ट सर्किट अवस्थाहरूमा चयनशीलता प्राप्त गर्न लागू गरिन्छ।

3. सर्ट सर्किट सुरक्षा:

गम्भीर गल्ती अवस्थाहरूमा, 800 amp 4pole electric mccb मोल्डेड केस सर्किट ब्रेकर सर्किटलाई अलग गर्न ढिलाइ नगरी यात्रा गर्दछ।

4. ग्राउन्ड दोष संरक्षण:

यो 800 amp 4pole electric mccb मोल्डेड केस सर्किट ब्रेकरमा ग्राउन्ड फल्ट करेन्टहरू पत्ता लगाउन र अवरोध गर्न डिजाइन गरिएको हो।

यसरी, एक इलेक्ट्रोनिक 800A 4P MCCB ले सामान्यतया चार चरण सुरक्षा प्रदान गर्दछ, जुन लामो समय ढिलाइ सुरक्षा, छोटो समय ढिलाइ, तत्काल सुरक्षा, र ग्राउण्ड फल्ट सुरक्षा हो। इलेक्ट्रोनिक 800A 4P MCCB लाई चयनात्मक प्रकार MCCB पनि भनिन्छ।

Size

उत्पादन मोड	पोल	आयाम
उत्पादन मोड	पोल	L	L1	L2	W	W1	W2	H	H1
M1-63L	4	136	86	117	102	14	25	89	65
M1-63M	4	136	86	117	102	14	25	98	74
M1-125L	4	150	88.5	133.5	122	18	30.5	88.5	62
M1-125M	4	150	88.5	133.5	122	17	30.5	105	79
M1-250L	4	165	102	144	142	23	35.5	110	81
M1-250M	4	165	102	144	142	23	35.5	126	99
M1-400	4	257	174	225	198	30	48	153	98
M1-630	4	270	185	237	240	44	58	160	104
M1-800	4	280	205	243	280	46	70.5	155	110
M1-1250	4	470	265	330	280	46	70	191	137

अतिरिक्त सुरक्षा सुविधाहरू:

१. अन्डरभोल्टेज सुरक्षा:

एक 800 amp 4pole इलेक्ट्रिक mccb मोल्डेड केस सर्किट ब्रेकरहरू पनि एक अन्डरभोल्टेज रिलिजसँग सुसज्जित हुन सक्छन् जसले आपूर्ति भोल्टेज परिभाषित थ्रेसहोल्ड भन्दा तल झर्दा 800A मोल्डेड केस सर्किट ब्रेकरलाई स्वचालित रूपमा ट्रिप गर्दछ।

2. अवशिष्ट वर्तमान सुरक्षा:

केही संस्करणहरू, जस्तै चुहावट सुरक्षा प्रकारहरू, पृथ्वी चुहावट पत्ता लगाउन र बिजुली झटका विरुद्ध सुरक्षा प्रदान गर्न सक्छन्।

3. मोटर सुरक्षा:

मोटर सुरक्षा MCCB हरू विशेष रूपमा मोटर सर्किटहरूको लागि डिजाइन गरिएको हो, प्रायः D प्रकारको यात्रा विशेषताहरू प्रयोग गरी स्टार्टअपको समयमा उच्च इनरश करन्टहरू समायोजन गर्न।

800 amp 4pole इलेक्ट्रिक mccb मोल्डेड केस सर्किट ब्रेकर प्यारामिटर:

मूल्याङ्कन गरिएको फ्रेम वर्तमान	800
कार्य वर्तमान मूल्याङ्कन	630A; 700A; 800A
पोलहरूको संख्या	3 पोल + तटस्थ; ४ पोल
आवृत्ति	५०/६० हर्ट्ज
रेटेड कार्य भोल्टेज	400 V; 415 V; 660 V; ६९० V
मूल्याङ्कन इन्सुलेशन भोल्टेज	800 V वा 1000 V
परम सर्ट सर्किट ब्रेकिङ क्षमता	50kA; ७५kA
सेवा सर्ट सर्किट ब्रेकिङ क्षमता	35kA; ५०kA
मेकानिकल सेवा जीवन	10000 पटक
विद्युत सेवा जीवन	2000 पटक
चाप दूरी	≤100 मिमी
