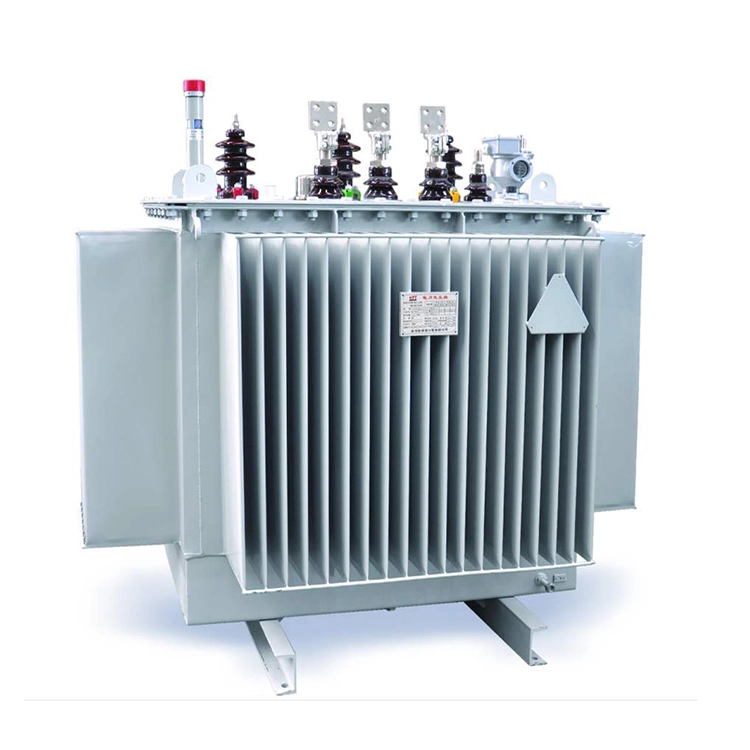

100 Kva वितरण 13.8 Kv पोल ट्रान्सफर्मर

20 वर्षको प्राविधिक संचयको साथ 2006 मा स्थापित, वानझाउ Xifa इलेक्ट्रिक पावर उपकरण कं, लिमिटेड एक अग्रणी ट्रान्सफर्मर निर्माण आधार बनेको छ। हामी प्रत्येक उत्पादन प्रक्रियामा दुबला उत्पादनको अवधारणा लागू गर्छौं कि उत्पादनहरूले प्रत्येक खरिदकर्ताको आवश्यकताहरू पूरा गर्न सक्छन्। हाम्रो कारखाना को वार्षिक उत्पादन मात्रा 5,000 एकाइ को रूपमा उच्च छ। हामीसँग कच्चा माल प्रशोधन गर्ने क्षमता छ, र 100 kva वितरण 13.8 kv पोल ट्रान्सफर्मरको लागत अनुकूलन गर्न सकिन्छ। तसर्थ, मूल्यको सन्दर्भमा हामीसँग धेरै फाइदाहरू छन्।

सोधपुछ पठाउनुहोस्

उत्पादन विवरण

यो 100 kva वितरण 13.8 kv पोल ट्रान्सफर्मर 100 kVA को मूल्याङ्कन क्षमता छ। प्राथमिक साइड भोल्टेज 13800V (डेल्टा जडानमा) हो, र दोस्रो साइड भोल्टेज 120/240V, 240/480V वा अन्य अनुकूलन भोल्टेज हुन सक्छ। यस ट्रान्सफर्मरलाई वितरण प्रणालीमा कम भोल्टेज विद्युत उपलब्ध गराउन तीन चरणको पावर ग्रिड प्रणालीमा जडान गर्न सकिन्छ।

उच्च भोल्टेज पोर्सिलेन बुशिङहरू प्रयोग गरेर, 100 kva वितरण 13.8 kv पोल ट्रान्सफर्मरको प्राथमिक पक्षमा डबल बुशिङहरू छन्, र दोस्रो पक्षमा तीनवटा बुशिङहरू छन्। ओभरहेड डिस्ट्रिब्युसन ट्रान्सफर्मरले तामाको विन्डिङ र ओरिएन्टेड सिलिकन स्टिल कोर प्रयोग गर्दछ, जसमा एउटा कुण्डल र दुईवटा फलामको कोर रिङ्हरू हुन्छन्। प्राइमरी साइड र सेकेन्डरी साइडमा टिन प्लेटेड टर्मिनलहरू तामा वा एल्युमिनियम कन्डक्टरहरूमा जडान गर्न सकिन्छ।

व्यावसायिक वितरण ट्रान्सफर्मरको रूपमा, 100 Kva वितरण 13.8 Kv पोल ट्रान्सफर्मरले ऊर्जा बचत गर्ने कुण्डल कोर डिजाइन अपनाउछ, जसले सञ्चालनको स्थिरता सुनिश्चित मात्र गर्दैन तर ऊर्जा खपतलाई प्रभावकारी रूपमा घटाउँछ। उन्नत प्रविधिद्वारा निर्मित, यो पोल प्रकारको वितरण ट्रान्सफर्मरले लामो समयसम्मको विश्वसनीयता र लामो सेवा जीवन सुनिश्चित गर्दछ।

प्रत्येक उपकरणले कडा व्यापक स्वीकृति परीक्षणहरू पार गरेको छ, र हामीले 10 वर्ष भन्दा बढीको लागि शून्य विफलता दर रेकर्ड राखेका छौं। यसैबीच, 100 kva वितरण 13.8 kv पोल ट्रान्सफर्मरले IEC, ANSI र अन्य प्रमुख अन्तर्राष्ट्रिय मापदण्डहरूको पालना गर्दछ, विश्वव्यापी पावर ग्रिड प्रणालीहरूसँग अनुकूलता सुनिश्चित गर्दै।

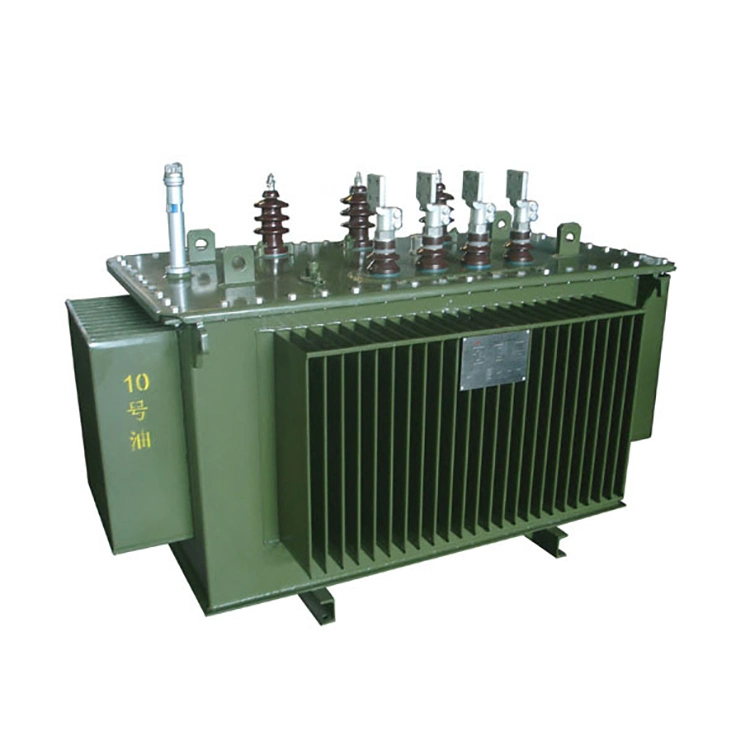

100 Kva Distribution 13 8 Kv Pole Transformers

प्राविधिक प्यारामिटर:

उत्पादन नाम:	100 kva वितरण 13.8 kv पोल ट्रान्सफर्मर
आवृत्ति:	५०/६० हर्ट्ज
प्राथमिक साइड भोल्टेज:	13.8 kV
माध्यमिक पक्ष भोल्टेज:	120/240V, 240/480V, 380V/400V
कोर हानि:	≈210W देखि 290W
घुमाउरो घाटा:	≈850W देखि 980W
कुनै लोड वर्तमान:	1.6% देखि 1.8%
सर्ट सर्किट प्रतिबाधा:	२% - ४%
घुमाउरो सामग्री:	तामा वा एल्युमिनियम

Q: 100 kva वितरण 13.8 kv पोल ट्रान्सफर्मरको लागि, मोडेल चयन गर्दा र स्थापना सञ्चालन गर्दा, ग्रामीण वा दुर्गम क्षेत्रका पावर ग्रिडहरूको विश्वसनीयता आवश्यकताहरू पूरा गर्न फ्यूज, लाइटनिङ अरेस्टरहरू र ग्राउन्डिङ सुरक्षाको विशिष्ट कन्फिगरेसनहरू कसरी निर्धारण गर्नुपर्छ?

1. फ्यूज 100 kva वितरण 13.8 kv पोल ट्रान्सफर्मरको उच्च भोल्टेज साइड (लगभग 7.25 A) को 2 देखि 2.5 गुणा मूल्याङ्कन गरिएको वर्तमानको आधारमा चयन गरिएको छ। यो 15 देखि 20 A ड्रप आउट फ्यूज प्रयोग गर्न सिफारिस गरिन्छ जुन क्लोजिंग अपरेशनको समयमा एक्साइटेशन सर्ज करन्टबाट बच्न (सामान्यतया 8 देखि 12 गुणा मूल्याङ्कन गरिएको वर्तमान, 0.1 सेकेन्ड भित्र टिक्छ), जबकि ट्रान्सफर्मर द्रुत सर्किट वा ट्रान्सफर्मर भित्र ओभरलोडको अवस्थामा ट्रान्सफर्मर द्रुत रूपमा पग्लन र अलग हुन सक्छ।

2. लाइटनिङ अरेस्टरलाई 15 kV वा 18 kV को मूल्याङ्कन गरिएको भोल्टेजको साथ ग्यापलेस जिंक अक्साइड (MOV) प्रकारको रूपमा चयन गरिएको छ, फ्यूज र 100 kva वितरण 13.8 kv पोल ट्रान्सफर्मर बुशिङ बीचको उच्च भोल्टेज पक्षमा स्थापना गरिएको छ।

3. यसको ग्राउन्डिङ टर्मिनल बिजुली स्ट्राइक वा परिचालन ओभरभोल्टेजहरू अवशोषित गर्न र अवशिष्ट भोल्टेज सीमित गर्न ट्रान्सफर्मरको आवरणको ग्राउन्डिङ टर्मिनलसँग सीधै जोडिएको छ। ग्राउन्डिङ सुरक्षाका लागि १०० kva वितरण १३.८ kv पोल ट्रान्सफर्मरको न्यूट्रल पोइन्टलाई सीधै ग्राउन्ड गर्न आवश्यक हुन्छ (प्रणाली ग्राउन्डिङ प्रकारमा निर्भर गर्दै, जस्तै TN C वा TN S), र केसिङको ग्राउन्डिङ टर्मिनल र लाइटनिङ अरेस्टरले एउटै ग्राउन्डिङ इलेक्ट्रोड साझा गर्दछ। पावर फ्रिक्वेन्सी ग्राउन्डिङ प्रतिरोध ग्रामीण पावर ग्रिडहरूमा 10Ω वा शहरी र उच्च-विश्वसनीय क्षेत्रहरूमा 4Ω भन्दा बढी हुनु हुँदैन, यसरी त्रुटि वर्तमानको सुरक्षित निर्वहन र कर्मचारी र उपकरणहरूको सुरक्षा प्राप्त गर्दछ।

यी तीन तत्वहरूको समन्वयित कन्फिगरेसनले पोल माउन्ट गरिएको ट्रान्सफर्मरको ओभरकरेन्ट, ओभरभोल्टेज र ग्राउन्डिङ फल्ट सुरक्षा आवश्यकताहरू पूरा गर्न सक्छ।
