A कर्रent ट्रान्सफर्मर (CT)आधुनिक विद्युतीय र पावर प्रणालीहरूमा एक महत्वपूर्ण घटक हो, सही वर्तमान मापन, प्रणाली सुरक्षा, र प्रत्यक्ष विद्युतीय सम्पर्क बिना ऊर्जा निगरानी सक्षम पार्दै। सुरक्षा, शुद्धता, र दीर्घकालीन प्रणाली विश्वसनीयता सुनिश्चित गर्नको लागि सही CT छनौट गर्नु आवश्यक छ।
यस गहिरो मार्गनिर्देशनमा, हामी हालको ट्रान्सफर्मरहरूले कसरी काम गर्छ, विभिन्न CT प्रकारहरू, प्रमुख चयन मापदण्डहरू, शुद्धता वर्गहरू, स्थापनाका उत्कृष्ट अभ्यासहरू, र वास्तविक-विश्व अनुप्रयोगहरू पत्ता लगाउँछन्। चाहे तपाईं औद्योगिक पावर प्रणाली डिजाइन गर्दै हुनुहुन्छ, ऊर्जा निगरानी अपग्रेड गर्दै हुनुहुन्छ, वा सुरक्षा रिलेका लागि CTs चयन गर्दै हुनुहुन्छ, यो लेखले तपाईंलाई सूचित निर्णय गर्न मद्दत गर्नेछ।
A हालको ट्रान्सफर्मर (CT)उच्च वैकल्पिक वर्तमान (AC) मानहरूलाई तल्लो, मानकीकृत स्तरमा घटाउनको लागि डिजाइन गरिएको एक उपकरण ट्रान्सफर्मर हो जुन मिटर, सुरक्षा रिले, वा नियन्त्रण उपकरणहरूद्वारा सुरक्षित रूपमा मापन वा निगरानी गर्न सकिन्छ।
CTs व्यापक रूपमा प्रयोग गरिन्छ:
इलेक्ट्रोम्याग्नेटिक इन्डक्शन प्रयोग गरेर, एक CT ले उच्च-भोल्टेज सर्किटहरू र कम-भोल्टेज मापन उपकरणहरू बीच बिजुली अलगाव प्रदान गर्दछ, महत्त्वपूर्ण रूपमा प्रणाली सुरक्षा सुधार गर्दछ।
हालको ट्रान्सफर्मरको सञ्चालन सिद्धान्तमा आधारित छइलेक्ट्रोमैग्नेटिक इन्डक्शनको फराडेको नियम। जब धारा प्राथमिक कन्डक्टर मार्फत प्रवाह हुन्छ, यसले कोर वरिपरि चुम्बकीय क्षेत्र उत्पन्न गर्दछ। यो चुम्बकीय प्रवाह माध्यमिक घुमाउरो मा एक समानुपातिक प्रवाह प्रेरित गर्दछ।
उदाहरणका लागि, CT मा मूल्याङ्कन गरिएको1000A:5Aमापन उपकरणहरूको लागि 1000 एम्पीयर प्राथमिक प्रवाहलाई व्यवस्थित 5 एम्पियरमा रूपान्तरण गर्दछ।
सञ्झ्याल CT ले गोलाकार खोल्ने सुविधा दिन्छ जसबाट प्राथमिक कन्डक्टर जान्छ। तिनीहरू कम्प्याक्ट, भरपर्दो, र सामान्यतया स्विचगियर र वितरण प्यानलहरूमा प्रयोग गरिन्छ।
स्प्लिट कोर सीटीहरू प्राथमिक कन्डक्टरलाई विच्छेद नगरी स्थापना गर्न सकिन्छ, तिनीहरूलाई अवस्थित प्रणालीहरू र ऊर्जा अडिटहरू पुन: फिट गर्नको लागि आदर्श बनाउँदै।
बार-प्रकारका CT ले बिल्ट-इन प्राइमरी कन्डक्टर प्रयोग गर्दछ र उत्कृष्ट मेकानिकल बलको साथ उच्च-वर्तमान अनुप्रयोगहरूको लागि डिजाइन गरिएको हो।

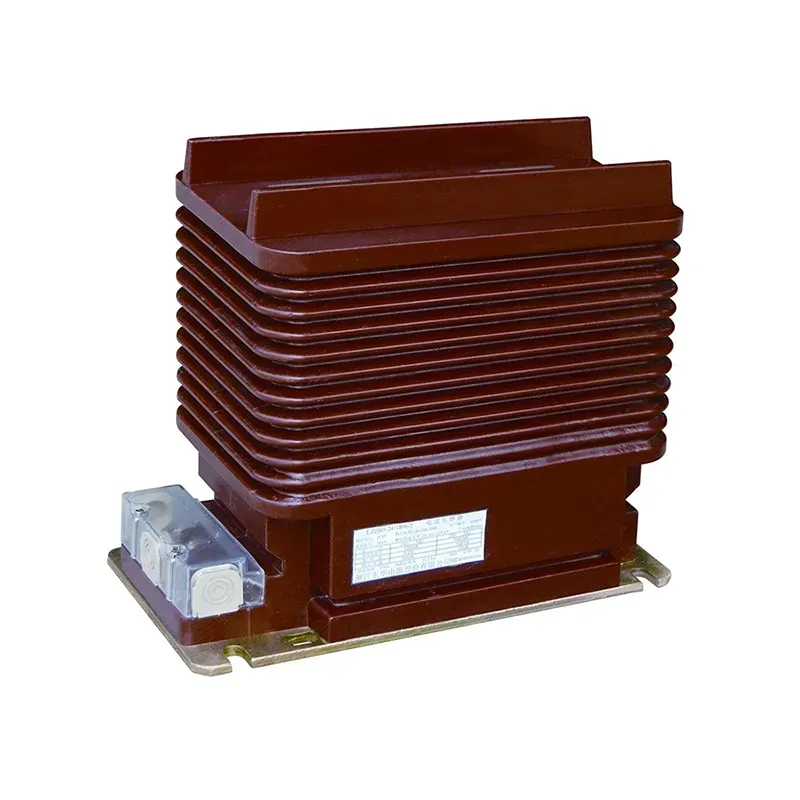

यी CT हरूले प्राथमिक घुमाउरोमा धेरै मोडहरू समावेश गर्दछ र कम-वर्तमान, उच्च-सटीकता मापन अनुप्रयोगहरूको लागि प्रयोग गरिन्छ।
सही CT चयन गर्न प्रदर्शन, सुरक्षा, र लागत सन्तुलन आवश्यक छ। तल विचार गर्न सबैभन्दा महत्त्वपूर्ण मापदण्डहरू छन्:
तपाईंको प्रणालीको अधिकतम अपरेटिङ वर्तमानसँग मेल खाने वा अलिकति बढी हुने प्राथमिक वर्तमान मूल्याङ्कन भएको CT छान्नुहोस्।
शुद्धता वर्गले निर्धारण गर्दछ कि CT ले प्राथमिक वर्तमानलाई कसरी पुन: उत्पादन गर्छ। यो बिलिङ र सुरक्षा प्रणाली लागि विशेष गरी महत्वपूर्ण छ।
बोझले CT माध्यमिकमा जोडिएको कुल भार (VA मा) लाई जनाउँछ। मूल्याङ्कन गरिएको बोझ भन्दा बढिले सटीकता कम गर्छ र अत्यधिक तातो हुन सक्छ।
निर्माताहरूले मन पराउँछन्XiFaइष्टतम कार्यसम्पादन र दीर्घकालीन विश्वसनीयता सुनिश्चित गर्दै विशिष्ट प्रणाली आवश्यकताहरू मिलाउन अनुकूलित CT समाधानहरू प्रदान गर्नुहोस्।
सटीकता वर्गहरूले निर्दिष्ट परिस्थितिहरूमा CT को अनुमतियोग्य त्रुटि परिभाषित गर्दछ।
सही शुद्धता वर्ग छनोटले प्रणाली दक्षता कायम राख्दै IEC र IEEE जस्ता मापदण्डहरूको अनुपालन सुनिश्चित गर्दछ।
आधुनिक पावर इन्फ्रास्ट्रक्चरहरूमा, CT ले बुद्धिमानी निगरानी र भविष्यवाणी मर्मत रणनीतिहरू सक्षम पार्न महत्त्वपूर्ण भूमिका खेल्छ।
सुरक्षित र सही CT सञ्चालन सुनिश्चित गर्न उचित स्थापना आवश्यक छ।
गलत स्थापनाले खतरनाक ओभरभोल्टेजहरू र गलत पढाइहरू निम्त्याउन सक्छ।
| CT प्रकार | मुख्य लाभ | सामान्य आवेदन |
|---|---|---|
| विन्डो सीटी | कम्प्याक्ट र आर्थिक | स्विचगियर प्यानलहरू |
| स्प्लिट कोर CT | सजिलो स्थापना | ऊर्जा रिट्रोफिटिंग |
| बार-प्रकार CT | उच्च वर्तमान क्षमता | सबस्टेशनहरू |
| घाउ CT | उच्च शुद्धता | कम-वर्तमान मापन |
खुला-सर्किट गरिएको CT माध्यमिकले खतरनाक रूपमा उच्च भोल्टेजहरू उत्पन्न गर्न सक्छ, गम्भीर सुरक्षा जोखिम र सम्भावित रूपमा हानिकारक उपकरणहरू।
परम्परागत सीटीहरू एसी करेन्टका लागि मात्र डिजाइन गरिएका छन्। DC मापनको लागि, हल-प्रभाव सेन्सरहरू आवश्यक छन्।
उचित स्थापना र सञ्चालन अवस्थाहरूसँग, उच्च-गुणस्तरको CT 20-30 वर्ष वा बढी रहन सक्छ।
जरूरी छैन। उच्च शुद्धताले लागत बढाउँछ। सटीकता वर्गले अनुप्रयोगको वास्तविक आवश्यकताहरूसँग मेल खानुपर्छ।
अधिकार छनोट गर्दैहालको ट्रान्सफर्मर (CT)सुरक्षित, कुशल र भरपर्दो विद्युतीय प्रणालीहरू डिजाइन गर्नको लागि महत्त्वपूर्ण कदम हो। CT प्रकारहरू, शुद्धता वर्गहरू, र अनुप्रयोग आवश्यकताहरू बुझेर, इन्जिनियरहरू र प्रणाली डिजाइनरहरूले कार्यसम्पादनमा उल्लेखनीय सुधार गर्न र परिचालन जोखिमहरू कम गर्न सक्छन्।
यदि तपाइँ भरपर्दो र अनुकूलित वर्तमान ट्रान्सफर्मर समाधानहरू खोज्दै हुनुहुन्छ भने,XiFaसटीकता, स्थायित्व, र अन्तर्राष्ट्रिय मापदण्डहरूको अनुपालनको लागि इन्जिनियर गरिएको CT उत्पादनहरूको विस्तृत श्रृंखला प्रदान गर्दछ।
तपाईंको परियोजनाको लागि आदर्श वर्तमान ट्रान्सफर्मर चयन गर्ने बारे थप जान्न वा प्राविधिक सहयोग अनुरोध गर्न,हामीलाई सम्पर्क गर्नुहोस्आज र हाम्रा विशेषज्ञहरूलाई तपाईंको प्रणालीलाई विश्वासका साथ बलियो बनाउन मद्दत गर्न दिनुहोस्।
