कसरी शून्य अनुक्रम CT वर्तमान ट्रान्सफर्मर डोनट प्रकारले ग्राउन्ड फल्ट सुरक्षा सुधार गर्दछ

लेख सारांश: A शून्य अनुक्रम CT हालको ट्रान्सफर्मर डोनट प्रकारबिजुली प्रणालीहरूमा ग्राउन्ड गल्तीहरू, चुहावट प्रवाहहरू, र इन्सुलेशन असामान्यताहरू पत्ता लगाउनको लागि महत्त्वपूर्ण सेन्सिङ कम्पोनेन्ट हो। कन्डक्टरहरू वरिपरि टोरोइडल कोरको साथ, यसले चरण प्रवाहहरूको भेक्टर योग अब शून्य नहुँदा उत्पादन गरिएको अवशिष्ट वर्तमान पत्ता लगाउन सक्छ। यस लेखले यसको सञ्चालन सिद्धान्त, निर्माण, प्राविधिक विशेषताहरू, अनुप्रयोगहरू, चयन विचारहरू, र आधुनिक शक्ति सुरक्षा प्रणालीहरूको लागि किन विश्वसनीय उत्पादन गुणस्तर मामिलाहरू बताउँछ।

सामग्रीको तालिका

1. शून्य अनुक्रम सीटी वर्तमान ट्रान्सफर्मर डोनट प्रकार के हो?
2. डोनट प्रकार शून्य अनुक्रम CT ले कसरी काम गर्छ?
3. मुख्य निर्माण सुविधाहरू के हुन्?
4. कुन प्राविधिक विशिष्टताहरू खरीददारहरूले विचार गर्नुपर्छ?
5. जहाँ एक शून्य अनुक्रम CT सामान्यतया प्रयोग गरिन्छ?
6. तपाईंले दायाँ शून्य अनुक्रम CT कसरी चयन गर्नुपर्छ?
7. मुख्य फाइदाहरू के हुन्?
8. शून्य अनुक्रम CT हालको ट्रान्सफर्मर डोनट प्रकार बारे FAQ
9. निष्कर्ष

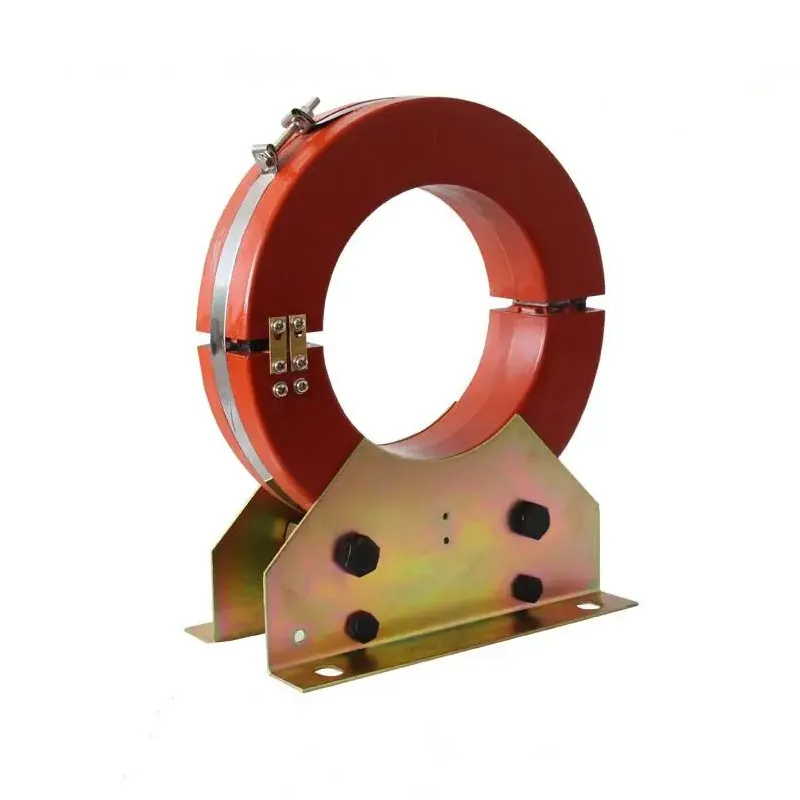

शून्य अनुक्रम सीटी वर्तमान ट्रान्सफर्मर डोनट प्रकार के हो?

विद्युतीय ईन्जिनियरहरू र पावर वितरण पेशेवरहरूका लागि, उपकरण क्षति, आगो जोखिम, वा अप्रत्याशित पावर अवरोधहरूमा विकसित हुनु अघि त्रुटिहरू पहिचान गर्नको लागि सही अवशिष्ट-वर्तमान पत्ता लगाउन आवश्यक छ। एशून्य अनुक्रम CT हालको ट्रान्सफर्मर डोनट प्रकारयस उद्देश्यका लागि विशेष रूपमा डिजाइन गरिएको छ।

एक परम्परागत वर्तमान ट्रान्सफर्मरको विपरीत जुन मुख्य रूपमा एक व्यक्तिगत कन्डक्टर मार्फत प्रवाहको मापन गर्दछ, एक शून्य अनुक्रम CT ले यसको टोरोइडल कोरबाट गुजरने बहु कन्डक्टरहरूको संयुक्त चुम्बकीय प्रभावलाई निगरानी गर्दछ। सामान्य तीन-चरण अवस्थाहरूमा, चरण धाराहरूको भेक्टर योग लगभग शून्य हुन्छ। जब चुहावट वा ग्राउन्ड गल्ती हुन्छ, एक असंतुलन विकसित हुन्छ, मापनयोग्य शून्य अनुक्रम प्रवाह सिर्जना गर्दछ।

द्वारा प्रदान गरिएको उत्पादन जानकारी अनुसारXiFa, यसको शून्य अनुक्रम CT ले टोरोइडल कोर र माध्यमिक घुमाउरो प्रयोग गर्दछ र ग्राउन्ड-फल्ट सुरक्षा, चुहावट-वर्तमान पत्ता लगाउने, इन्सुलेशन निगरानी, ​​र रिले सुरक्षा सहित अनुप्रयोगहरूको लागि डिजाइन गरिएको छ। उत्पादन 50 Hz पावर प्रणाली र विभिन्न तटस्थ-पोइन्ट कन्फिगरेसनहरूको लागि उपयुक्त छ।

शून्य अनुक्रम CT हालको ट्रान्सफर्मर डोनट प्रकार खोज्ने खरीददारहरूका लागि, मोडेल चयन गर्नु अघि विद्युतीय सिद्धान्त र भौतिक निर्माण दुवै बुझ्नु महत्त्वपूर्ण छ।

डोनट प्रकार शून्य अनुक्रम CT ले कसरी काम गर्छ?

सञ्चालन सिद्धान्त CT एपर्चर मार्फत पारित कन्डक्टर को चुम्बकीय सन्तुलन मा आधारित छ। स्वस्थ तीन-चरण सर्किटमा, धाराहरू सामान्यतया एकअर्कालाई सन्तुलनमा राख्छन्, त्यसैले टोरोइडल कोर भित्र नतिजा चुम्बकीय प्रवाह धेरै सानो रहन्छ।

जब इन्सुलेशन विफलता वा जमिन चुहावट हुन्छ, वर्तमानको अंशले जमिनमा अप्रत्याशित मार्ग लिन्छ। त्यसैले अहिलेको सन्तुलन बिग्रिएको छ । नतिजा अवशिष्ट चुम्बकीय प्रवाहले एक माध्यमिक संकेत उत्पन्न गर्दछ जुन सुरक्षा रिले, निगरानी उपकरण, वा अन्य नियन्त्रण उपकरणहरूमा प्रसारित गर्न सकिन्छ।

सरलीकृत पत्ता लगाउने प्रक्रिया निम्नानुसार बुझ्न सकिन्छ:

1. फेज कन्डक्टरहरू टोरोइडल सीटी कोर मार्फत जान्छ।
2. CT ले लगातार संयुक्त चुम्बकीय क्षेत्रलाई महसुस गर्छ।
3. वर्तमान असंतुलनले शून्य अनुक्रम वर्तमान उत्पादन गर्दछ।
4. माध्यमिक घुमाउरो एक सम्बन्धित विद्युत संकेत उत्पन्न गर्दछ।
5. सुरक्षा प्रणालीले संकेतको मूल्याङ्कन गर्छ।
6. यदि प्रिसेट सुरक्षा थ्रेसहोल्ड नाघ्यो भने, रिलेले अलार्म वा सर्किट अवरोध सुरु गर्न सक्छ।

यस व्यवस्थाले प्रत्येक व्यक्तिगत कन्डक्टरमा परम्परागत सीटी आवश्यक नगरी अपेक्षाकृत सानो अवशिष्ट धाराहरू पत्ता लगाउन व्यावहारिक विधि प्रदान गर्दछ।

मुख्य निर्माण सुविधाहरू के हुन्?

डोनट प्रकारको शून्य अनुक्रम CT को कार्यसम्पादन यसको चुम्बकीय कोर, घुमाउरो, इन्सुलेशन प्रणाली, घेरा, र निर्माण शुद्धतामा पूर्ण रूपमा निर्भर गर्दछ। XiFa ले यसको उत्पादन प्रयोग गर्दछअक्सिजन-रहित तांबे तामाको तारचुम्बकीय कोरको लागि घुमाउरो र उच्च पारगम्यता सिलिकन स्टील शीटहरूको लागि। यी सामग्री छनोटहरू विद्युतीय चालकता, मेकानिकल बल, र सानो शून्य अनुक्रम धाराहरूमा संवेदनशीलतालाई समर्थन गर्ने उद्देश्यले गरिन्छ।

टोरोइडल चुम्बकीय कोर

गोलाकार कोरले कन्डक्टर वरिपरि बन्द चुम्बकीय मार्ग सिर्जना गर्दछ। उच्च चुम्बकीय पारगम्यताले CT लाई अपेक्षाकृत सानो अवशिष्ट धाराहरूमा प्रभावकारी रूपमा प्रतिक्रिया गर्न मद्दत गर्दछ।

माध्यमिक घुमाउरो

सेकेन्डरी विन्डिङले पत्ता लागेको चुम्बकीय प्रवाहलाई सुरक्षा र निगरानी उपकरणको लागि प्रयोगयोग्य विद्युतीय संकेतमा रूपान्तरण गर्छ। घुमाउरो गुणस्तरले प्रत्यक्ष रूपमा संकेत स्थिरता र दीर्घकालीन विश्वसनीयतालाई असर गर्छ।

इन्सुलेशन र इन्क्याप्सुलेशन

उत्पादन संरचना epoxy राल वा सिलिकॉन रबर आवास समावेश हुन सक्छ। यस्तो सुरक्षाले नमी र वातावरणीय प्रदूषणको प्रतिरोधलाई सुधार गर्न मद्दत गर्दछ, जुन बिजुली वितरण वातावरणमा विशेष गरी महत्त्वपूर्ण छ।

ठोस-कोर र स्प्लिट-कोर विकल्पहरू

स्थापना आवश्यकताहरू फरक हुन सक्छ। ठोस-कोर डिजाइनहरू सामान्यतया केबलहरू जडान अघि CT मार्फत पारित गर्न आवश्यक छ, जबकि विभाजन-कोर कन्फिगरेसनहरू रिट्रोफिट परियोजनाहरूका लागि उपयोगी हुन सक्छ जहाँ अवस्थित कन्डक्टरहरू विच्छेदन अवांछनीय छ।

कुन प्राविधिक विशिष्टताहरू खरीददारहरूले विचार गर्नुपर्छ?

CT छनोट गर्दा भौतिक व्यासमा मात्र भर पर्नु हुँदैन। विद्युतीय अनुकूलता, रिले आवश्यकताहरू, कन्डक्टर व्यवस्था, र स्थापना अवस्थाहरू सबै सँगै मूल्याङ्कन गरिनु पर्छ।

निर्माताको प्रकाशित विनिर्देशहरूले Φ80, Φ100, Φ120, Φ150, Φ180, Φ220, र Φ240 संस्करणहरू, विभिन्न रिले, जडान, स्केल-मान, र प्राथमिक-वर्तमान संयोजनहरू सहित धेरै LXK मोडेलहरू सूचीबद्ध गर्दछ। खरिदकर्ताहरूले अर्डर राख्नु अघि निर्मातासँग सही कन्फिगरेसन पुष्टि गर्नुपर्छ।

जहाँ एक शून्य अनुक्रम CT सामान्यतया प्रयोग गरिन्छ?

अवशिष्ट वर्तमान पत्ता लगाउने क्षमताले यस प्रकारको CT लाई विद्युतीय सुरक्षा अनुप्रयोगहरूको विस्तृत दायरामा उपयोगी बनाउँछ। यसलाई सुरक्षा प्रणालीहरूमा एकीकृत गर्न सकिन्छ जहाँ चुहावट वा जमिन गल्तीहरूको प्रारम्भिक पत्ता लगाउन महत्त्वपूर्ण छ।

• भू-गल्ती संरक्षण:जमिनमा गल्तीहरूसँग सम्बन्धित अवशिष्ट वर्तमान पत्ता लगाउँदछ।
• चुहावट-वर्तमान अनुगमन:असामान्य वर्तमान मार्गहरू पहिचान गर्न मद्दत गर्दछ।
• इन्सुलेशन निगरानी:बिग्रिएको इन्सुलेशन अवस्थाहरूको पहिचानलाई समर्थन गर्दछ।
• विद्युत वितरण प्रणाली:सुरक्षा रिलेका लागि अवशिष्ट-वर्तमान जानकारी प्रदान गर्दछ।
• स्मार्ट ग्रिडहरू:बुद्धिमानी निगरानी र सुरक्षा प्रणालीमा एकीकृत गर्न सकिन्छ।
• औद्योगिक उपकरण:विद्युतीय उपकरणहरू निगरानी गर्न मद्दत गर्दछ जहाँ निरन्तर दोष पत्ता लगाउन आवश्यक छ।
• बिजुली नेटवर्क निर्माण:बिजुली सुरक्षा र वितरण सुरक्षा समर्थन गर्दछ।
• रेल यातायात प्रणाली:विशेष विद्युतीय अनुगमन प्रणालीमा समावेश गर्न सकिन्छ।

XiFa ले विशेष रूपमा स्मार्ट ग्रिडहरू, रेल ट्रान्जिट, निर्माण विद्युतीय प्रणालीहरू, र औद्योगिक उपकरण अनुगमनलाई यसको शून्य अनुक्रम CT उत्पादनहरूका लागि आवेदन क्षेत्रहरू बीच पहिचान गर्दछ।

तपाईंले दायाँ शून्य अनुक्रम CT कसरी चयन गर्नुपर्छ?

खरीद टोलीहरूका लागि, सही मोडेल चयन गर्दा सबैभन्दा ठूलो उपलब्ध कोर छनौट गर्नु मात्र समावेश छ। व्यवस्थित मूल्याङ्कनले अनुकूलता समस्याहरू कम गर्न र स्थापना दक्षता सुधार गर्न सक्छ।

1. केबल व्यवस्था जाँच गर्नुहोस्।CT एपर्चर मार्फत जाने कन्डक्टरहरूको संख्या र व्यवस्था पुष्टि गर्नुहोस्।
2. आवश्यक एपर्चर मापन गर्नुहोस्।सुनिश्चित गर्नुहोस् कि आन्तरिक व्यासले अवस्थित केबलहरूको लागि पर्याप्त क्लियरेन्स प्रदान गर्दछ।
3. सुरक्षा रिले पुष्टि गर्नुहोस्।CT आउटपुट र रिले विशेषताहरू मिल्दो हुनुपर्छ।
4. विद्युतीय प्रणाली प्रमाणित गर्नुहोस्।आवृत्ति, तटस्थ कन्फिगरेसन, ग्राउन्डिङ विधि, र अन्य प्रणाली आवश्यकताहरू जाँच गर्नुहोस्।
5. स्थापना वातावरण मूल्याङ्कन गर्नुहोस्।आर्द्रता, प्रदूषण, तापक्रम, र उपलब्ध स्थापना ठाउँले उपयुक्त निर्माणलाई प्रभाव पार्न सक्छ।
6. रिट्रोफिट आवश्यकताहरू विचार गर्नुहोस्।अवस्थित केबलहरू सजिलैसँग विच्छेदन गर्न नसक्दा स्प्लिट-कोर डिजाइनहरूले अझ बढी सुविधा प्रदान गर्न सक्छ।
7. निर्माता गुणस्तर समीक्षा गर्नुहोस्।बल्क खरिद गर्नु अघि मुख्य सामग्री, घुमाउरो सामग्री, इन्सुलेशन, परीक्षण प्रक्रियाहरू, र निर्माण स्थिरता विचार गर्नुपर्छ।

चीन निर्माता वा आपूर्तिकर्ताबाट सोर्सिङ अन्तर्राष्ट्रिय खरीददारहरूको लागि, प्राविधिक कागजात र मोडेल पुष्टिकरण खरिद गर्नु अघि प्राप्त गर्नुपर्छ। यो विशेष गरी महत्त्वपूर्ण छ जब CT लाई ठूलो सुरक्षा प्रणालीमा एकीकृत गरिनेछ।

मुख्य फाइदाहरू के हुन्?

ठीकसँग चयन गरिएको डोनट प्रकार शून्य अनुक्रम CT ले विद्युतीय सुरक्षा प्रणालीहरूको लागि धेरै व्यावहारिक लाभहरू प्रदान गर्न सक्छ:

• उच्च संवेदनशीलता:उपयुक्त चुम्बकीय कोरले साना अवशिष्ट धाराहरू पत्ता लगाउन मद्दत गर्न सक्छ।
• कम्प्याक्ट संरचना:टोरोइडल कन्फिगरेसन अवस्थित कन्डक्टरहरू वरिपरि कुशलतापूर्वक फिट हुन सक्छ।
• गैर घुसपैठ सेन्सिङ:सर्किटसँग श्रृंखलामा प्राथमिक घुमाउरो नराखिकनै वर्तमान पत्ता लगाउन सकिन्छ।
• संरक्षण एकीकरण:माध्यमिक संकेतहरू सुरक्षा रिले र निगरानी उपकरण जडान गर्न सकिन्छ।
• लचिलो स्थापना:उपलब्ध निर्माण विकल्पहरूले विभिन्न स्थापना परिदृश्यहरू समायोजन गर्न सक्छन्।
• फराकिलो आवेदन दायरा:औद्योगिक, व्यावसायिक, पूर्वाधार, र शक्ति वितरण वातावरणको लागि उपयुक्त।

XiFa को उत्पादन डिजाइनले माध्यमिक घुमाउरो र सुरक्षात्मक आवासको साथ टोरोइडल कोरलाई संयोजन गर्दछ, जबकि उल्लेख गरिएको सामग्री चयनले चालकता, मेकानिकल बल, र चुम्बकीय संवेदनशीलतालाई जोड दिन्छ।

शून्य अनुक्रम CT हालको ट्रान्सफर्मर डोनट प्रकार बारे FAQ

शून्य अनुक्रम CT वर्तमान ट्रान्सफर्मर डोनट प्रकार के को लागी प्रयोग गरिन्छ?

यो मुख्यतया ग्राउण्ड गल्ती, चुहावट प्रवाह, र इन्सुलेशन समस्याहरूको कारणले गर्दा शून्य अनुक्रम वा अवशिष्ट वर्तमान पत्ता लगाउन प्रयोग गरिन्छ। परिणामस्वरूप संकेत सुरक्षा रिले वा निगरानी उपकरणमा आपूर्ति गर्न सकिन्छ।

डोनट प्रकार CT ले ग्राउन्ड गल्ती कसरी पत्ता लगाउँछ?

कन्डक्टरहरू टोरोइडल कोर मार्फत जान्छ। सन्तुलित अवस्थाहरूमा, तिनीहरूको चुम्बकीय प्रभावहरू धेरै हदसम्म रद्द हुन्छन्। ग्राउन्ड फल्टले असन्तुलन सिर्जना गर्दछ, अवशिष्ट चुम्बकीय प्रवाह उत्पादन गर्दछ जुन CT ले माध्यमिक विद्युतीय संकेतमा रूपान्तरण गर्दछ।

कुन कोर आकारहरू उपलब्ध छन्?

सन्दर्भित XiFa उत्पादन जानकारीले Φ80, Φ100, Φ120, Φ150, Φ180, Φ220, र Φ240 कन्फिगरेसनहरूसँग LXK मोडेलहरू सूचीबद्ध गर्दछ। सही विनिर्देशहरू चयन गरिएको मोडेल र सुरक्षा अनुप्रयोग अनुसार प्रमाणित गरिनु पर्छ।

के रिट्रोफिट परियोजनाहरूको लागि शून्य अनुक्रम CT प्रयोग गर्न सकिन्छ?

हो। ठोस-कोर र स्प्लिट-कोर संरचनाहरूले विभिन्न स्थापना आवश्यकताहरू पूरा गर्छन्। एक स्प्लिट-कोर डिजाइन लाभदायक हुन सक्छ जहाँ अवस्थित केबलहरू स्थापनाको क्रममा विच्छेद गर्न सकिँदैन।

उद्धरण अनुरोध गर्दा मैले के प्रदान गर्नुपर्छ?

खरीद टोलीहरूले आदर्श रूपमा आवश्यक कोर एपर्चर, प्रणाली आवृत्ति, कन्डक्टर व्यवस्था, रिले मोडेल, जडान विधि, प्राथमिक-वर्तमान आवश्यकताहरू, स्थापना वातावरण, र मात्रा प्रदान गर्नुपर्छ। यी विवरणहरू प्रदान गर्नाले चीन निर्माता वा आपूर्तिकर्तालाई मिल्दो कन्फिगरेसन थप कुशलतापूर्वक सिफारिस गर्न मद्दत गर्दछ।

निष्कर्ष

A शून्य अनुक्रम CT हालको ट्रान्सफर्मर डोनट प्रकारअवशिष्ट-वर्तमान पत्ता लगाउनको लागि केन्द्रित र व्यावहारिक दृष्टिकोण प्रदान गर्दछ, यसलाई ग्राउन्ड-फल्ट संरक्षण, चुहावट अनुगमन, इन्सुलेशन पर्यवेक्षण, र बौद्धिक विद्युतीय सुरक्षाको लागि मूल्यवान बनाउँछ। यसको टोरोइडल कोर, माध्यमिक घुमाउरो, इन्सुलेशन संरचना, र स्थापना कन्फिगरेसन सबै प्रभाव प्रणाली प्रदर्शन। XiFa को प्रकाशित उत्पादन जानकारीले उच्च पारगम्यता सिलिकन स्टिल, अक्सिजन-रहित तामाको इनामल्ड तार, धेरै LXK कोर आकारहरू, र 50 Hz पावर प्रणालीहरूसँग अनुकूलता हाइलाइट गर्दछ।

यदि तपाइँ एक विश्वसनीय सोर्सिङ गर्दै हुनुहुन्छशून्य अनुक्रम CT हालको ट्रान्सफर्मर डोनट प्रकारनयाँ बिजुली वितरण परियोजना, संरक्षण प्रणाली, वा रेट्रोफिट अनुप्रयोगको लागि,हामीलाई सम्पर्क गर्नुहोस्आफ्नो प्राविधिक आवश्यकताहरू, मोडेल चयन, र उद्धरण छलफल गर्न XiFa मा। तपाइँको प्रणाली प्यारामिटरहरू अग्रिम प्रदान गर्नाले उत्पादन मिलान र खरिदलाई गति दिन मद्दत गर्न सक्छ।
