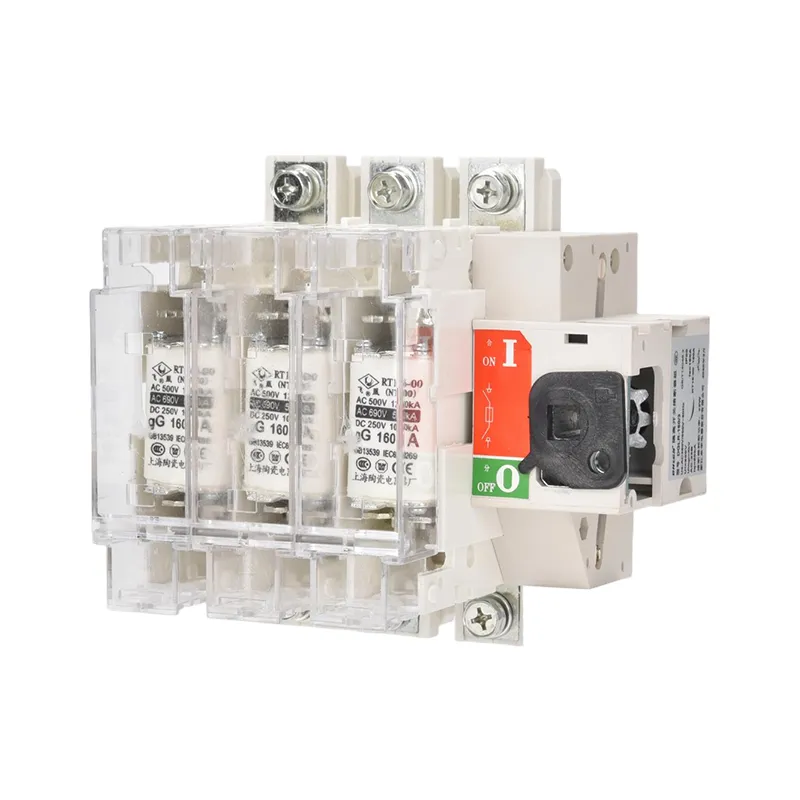

तपाइँ कसरी एसी थ्री फेज फ्यूज आइसोलेटर स्विच छनौट गर्नुहुन्छ?

लेख सारांश:एसी थ्री फेज फ्यूज आइसोलेटर स्विच छनोट गर्दा मूल्याङ्कन गरिएको वर्तमान, फ्यूज अनुकूलता, पोल कन्फिगरेसन, स्थापना आयामहरू, र सर्ट-सर्किट सुरक्षालाई ध्यानपूर्वक विचार गर्न आवश्यक छ। Wenzhou Xifa विद्युतीय उपकरण कं, लिमिटेडले ट्रान्सफर्मर एसेम्बली, विद्युतीय प्यानल र औद्योगिक पावर प्रणालीका लागि पावर वितरण कम्पोनेन्टहरू उपलब्ध गराउँछ। यो गाइडले उपयुक्त मोडेल छनोट गर्नु अघि खरिदकर्ताहरूले जाँच गर्नुपर्ने मुख्य कारकहरू बताउँछ।

सामग्रीको तालिका

• 1. आवेदन पहिचान गर्नुहोस्
• 2. वर्तमान र फ्यूज मूल्याङ्कन जाँच गर्नुहोस्
• 3. अलगाव र संरक्षणको मूल्याङ्कन गर्नुहोस्
• 4. स्थापना आयामहरू पुष्टि गर्नुहोस्
• 5. निर्माता निर्दिष्टीकरण समीक्षा गर्नुहोस्
• 6. बारम्बार सोधिने प्रश्नहरू

1. आवेदन पहिचान गर्नुहोस्

AC थ्री फेज फ्यूज आइसोलेटर स्विच चयन गर्दा, हामी पहिले यसले सेवा दिने उपकरण र सर्किटको सञ्चालन अवस्थाहरू विचार गर्छौं। वितरण क्याबिनेटहरू, ट्रान्सफर्मर एसेम्बलीहरू, र औद्योगिक पावर प्रणालीहरू जस्ता अनुप्रयोगहरूलाई फरक हालको मूल्याङ्कनहरू, माउन्टिंग व्यवस्थाहरू, र सुरक्षा विशेषताहरू आवश्यक पर्दछ।

मोडेलहरू तुलना गर्नु अघि, खरीददारहरूले प्रणाली भोल्टेज, अपेक्षित सञ्चालन वर्तमान, लोड विशेषताहरू, उपलब्ध सर्ट-सर्किट वर्तमान, स्थापना वातावरण, र आवश्यक पोल कन्फिगरेसन पुष्टि गर्नुपर्छ।

उदाहरणका लागि, वितरण ट्रान्सफर्मरको कम-भोल्टेज पक्षमा स्थापित फ्यूज आइसोलेटरले सर्किट मूल्याङ्कन र पूर्ण विधानसभाको सुरक्षा योजनासँग मेल खानुपर्छ। हालको मूल्याङ्कनमा आधारित मोडेल चयन गर्दा स्थापना वा सञ्चालनको क्रममा अनुकूलता समस्याहरू हुन सक्छ।

उपलब्धताको समीक्षा गर्नुहोस्ले कन्फिगरेसन ओn द एसी थ्री पीएचडीase फ्यूज आइसोलेटर एसबोक्सी beविनिर्देशहरूलाई अन्तिम रूप दिन अघि।

2. वर्तमान र फ्यूज मूल्याङ्कन जाँच गर्नुहोस्

फ्रेम वर्तमान र फ्यूज रेटेड वर्तमानले विभिन्न विशेषताहरू वर्णन गर्दछ। फ्रेम current पहिचानयो tउसले हालको क्लास स्विच गर्छ, जबकि फ्यूज रेटेड वर्तमानले स्थापित फ्यूजको नाममात्र मूल्याङ्कनलाई जनाउँछ। फ्यूज स्विचसँग मिल्दो र वास्तविक सर्किटको सुरक्षाको लागि उपयुक्त हुनुपर्छ।

Wenzhou Xifa Electrical Equipment Co., Ltd. बाट आपूर्ति गरिएका उत्पादन विनिर्देशहरू अनुसार, उपलब्ध फ्रेम वर्तमान मूल्याङ्कनहरू 63 A देखि 630 A सम्म छन्।

नोट: यी मानहरूले आपूर्ति गरिएको उत्पादन प्यारामिटरहरूलाई संक्षेपमा प्रस्तुत गर्दछ। अर्डर गर्नु अघि चयन गरिएको मोडेलको लागि उपयुक्त फ्यूज प्रकार र सही मूल्याङ्कन पुष्टि गर्नुहोस्।

फ्यूज लोड, कन्डक्टर अम्प्यासिटी, र आवश्यक सुरक्षा समन्वय अनुसार चयन गरिनु पर्छ। मोटर सर्किट र ट्रान्सफर्मर सर्किटहरूमा फरक सुरु हुने धाराहरू र त्रुटि विशेषताहरू हुन सक्छन्, त्यसैले एउटै फ्यूज मूल्याङ्कन प्रत्येक अनुप्रयोगको लागि उपयुक्त हुँदैन।

3. अलगाव र संरक्षणको मूल्याङ्कन गर्नुहोस्

एसी थ्री फेज फ्यूज आइसोलेटर स्विचले फ्यूज-आधारित ओभरकरेन्ट सुरक्षासँग सर्किट अलगावलाई जोड्दछ। यन्त्रले स्थापनाका आवश्यकताहरू पूरा गर्छ भनी सुनिश्चित गर्नका लागि खरिदकर्ताहरूले यी कार्यहरूलाई छुट्टै मूल्याङ्कन गर्नुपर्छ।

• आइसोलेसन:पुष्टि गर्नुहोस् कि डिजाइनले दृश्यात्मक ब्रेक वा पृथक अवस्था प्रमाणित गर्ने अर्को स्वीकृत माध्यम प्रदान गर्दछ।
• फ्यूज संरक्षण:अपेक्षित ओभरलोड र सर्ट-सर्किट अवस्थाहरू विरुद्ध फ्यूज मूल्याङ्कन र विशेषताहरू जाँच गर्नुहोस्।
• स्विच गर्ने क्षमता:यन्त्रलाई इच्छित लोड स्विच गर्न मूल्याङ्कन गरिएको छ कि छैन भनी प्रमाणित गर्नुहोस्।
• सर्ट सर्किट प्रदर्शन:लागू हुने मूल्याङ्कनहरू र आवश्यक अपस्ट्रिम सुरक्षात्मक उपकरणहरू जाँच गर्नुहोस्।
• सञ्चालन संयन्त्र:ह्यान्डल, मेकानिकल इन्टरलक, र सञ्चालन प्रक्रिया समीक्षा गर्नुहोस्।

एक फ्यूज एक्लै पूर्ण विधानसभा को छोटो सर्किट प्रदर्शन निर्धारण गर्दैन। स्विच, फ्यूज, कन्डक्टरहरू, र अपस्ट्रीम सुरक्षा उपकरणहरू तिनीहरूको मूल्याङ्कन क्षमताहरू अनुसार समन्वय हुनुपर्छ। मर्मत अलगावले पनि लागू हुने विद्युतीय सुरक्षा प्रक्रियाहरू पालना गर्नुपर्छ।

4. स्थापना आयामहरू पुष्टि गर्नुहोस्

विद्युतीय अनुकूलता जाँच गरेपछि, खरिदकर्ताहरूले पोल कन्फिगरेसन, माउन्टिङ व्यवस्था, समग्र आयामहरू, र जडान ठाउँ प्रमाणित गर्नुपर्छ। आपूर्ति गरिएको उत्पादन जानकारीमा तीन-पोल र चार-पोल कन्फिगरेसनहरू, साथै लागू मोडेलहरूको लागि अगाडि-प्रकार र साइड-प्रकार स्थापना विकल्पहरू समावेश छन्।

उदाहरणका लागि, 160 A फ्रन्ट-प्रकार श्रृंखला सूची आयाम A को लागि प्रकाशित आयामहरू तीन-ध्रुव मोडेलको लागि 164 मिमी र चार-ध्रुव मोडेलको लागि 200 मिमी। यो भिन्नताले किन क्रेताहरूले एउटै फ्रेम रेटिङ भएका मोडेलहरूमा समान आयामहरू छन् भनी मान्नुको सट्टा सही कन्फिगरेसनको लागि रेखाचित्र जाँच गर्नुपर्छ।

अर्डर गर्नु अघि, प्यानल लेआउटसँग निर्माताको आयामी रेखाचित्र तुलना गर्नुहोस्। ह्यान्डल सञ्चालन, केबल झुकाउने, विद्युतीय क्लियरेन्स, र फ्यूज प्रतिस्थापनको लागि पर्याप्त ठाउँ दिनुहोस्।

5. निर्माता निर्दिष्टीकरण समीक्षा गर्नुहोस्

प्राविधिक कागजातहरूले खरीददारहरूलाई उत्पादनले परियोजना आवश्यकताहरू पूरा गर्दछ कि भनेर पुष्टि गर्न मद्दत गर्दछ। हामी उत्पादन डेटाशीट, आयामी रेखाचित्र, लागू परीक्षण रिपोर्टहरू, र मोडेल अनुमोदन गर्नु अघि उपयुक्त फ्यूज मानकको पुष्टि अनुरोध गर्न सिफारिस गर्छौं।

Wenzhou Xifa विद्युतीय उपकरण कं, लिमिटेड 0.4 kV देखि 35 kV प्रणालीहरूको लागि ऊर्जा वितरण उत्पादनहरूको अनुसन्धान, विकास र निर्माणमा माहिर छ। यसको उत्पादन दायरामा एयर सर्किट ब्रेकरहरू, मोल्डेड केस सर्किट ब्रेकरहरू, वर्तमान ट्रान्सफर्मरहरू, सम्भावित ट्रान्सफर्मरहरू, लाइटनिंग अरेस्टरहरू, र ड्रपआउट फ्यूजहरू समावेश छन्।

Yueqing आर्थिक विकास क्षेत्र, Zhejiang, चीन मा स्थित, कम्पनी Conso विद्युत विज्ञान र प्रविधि कं, लिमिटेड को एक शाखा कम्पनी हो, जसले 2006 देखि वितरण ट्रान्सफर्मर, कम्प्याक्ट सबस्टेशन, र भ्याकुम सर्किट ब्रेकरहरू निर्माण गरेको छ।

कम्पनीले यसका उत्पादनहरू ISO 9001 गुणस्तर व्यवस्थापन र ISO 14001 वातावरणीय व्यवस्थापन प्रणालीहरू अन्तर्गत निर्माण गरिएको र सान्दर्भिक प्राविधिक विशिष्टताहरूले CE र UL आवश्यकताहरू पूरा गरेको बताएको छ। खरीददारहरूले विशेष मोडेलको अनुपालन स्थिति प्रमाणित गर्न लागू प्रमाणपत्रहरू वा परीक्षण रिपोर्टहरू अनुरोध गर्नुपर्छ।

अन्य खरीद विचारहरूमा स्पेयर-फ्यूज उपलब्धता, स्थापना मार्गदर्शन, नेतृत्व समय, र बिक्री पछि प्राविधिक समर्थन समावेश छ। यी विवरणहरूले कमीशन र मर्मतसम्भारलाई असर गर्न सक्छ, विशेष गरी जब स्विचले ठूलो विद्युतीय वितरण सभाको भाग बनाउँछ।

उत्पादन विवरणहरूको लागि, एसी थ्री फेज फ्यूज आइसोलेटर स्विच उत्पादन पृष्ठमा जानुहोस् वा वेन्झाउ Xifa इलेक्ट्रिकल इक्विपमेन्ट कं, लिमिटेडलाई सम्पर्क गर्नुहोस्।

6. बारम्बार सोधिने प्रश्नहरू (FAQ)

Q1: AC थ्री फेज फ्यूज आइसोलेटर स्विच केको लागि प्रयोग गरिन्छ?

एक AC थ्री फेज फ्यूज आइसोलेटर स्विच तीन-चरण एसी सर्किटलाई अलग गर्न र उपयुक्त कम-भोल्टेज वितरण प्रणालीहरूमा फ्यूज-आधारित ओभरकरेन्ट सुरक्षा प्रदान गर्न प्रयोग गरिन्छ। सामान्य अनुप्रयोगहरूमा वितरण क्याबिनेटहरू, ट्रान्सफर्मर एसेम्बलीहरू, र औद्योगिक पावर स्थापनाहरू समावेश छन्।

Q2: म कसरी सही वर्तमान मूल्याङ्कन छनौट गर्न सक्छु?

सर्किट डिजाइन वर्तमान, कन्डक्टर एम्प्यासिटी, लोड विशेषताहरू, र गल्ती अवस्थाहरू जाँच गर्नुहोस्। त्यसपछि आवश्यक सुरक्षा समन्वय र लागू विद्युतीय मापदण्डहरूको आधारमा उपयुक्त स्विच फ्रेम र फ्यूज मूल्याङ्कन चयन गर्नुहोस्।

Q3: फ्रेम वर्तमान र फ्यूज रेटेड वर्तमान बीच के भिन्नता छ?

फ्रेम वर्तमानले स्विचको हालको वर्गलाई पहिचान गर्दछ, जबकि फ्यूज रेटेड वर्तमानले स्थापित फ्यूजको नाममात्र वर्तमान मूल्याङ्कनलाई पहिचान गर्दछ। चयन गरिएको फ्यूज स्विचसँग मिल्दो र सर्किटको सुरक्षाको लागि उपयुक्त हुनुपर्छ।

Q4: के मैले तीन-ध्रुव वा चार-ध्रुव स्विच रोज्नुपर्छ?

छनोट सर्किट कन्फिगरेसन र तटस्थ अलगाव आवश्यक छ कि छैन मा निर्भर गर्दछ। प्रणाली डिजाइन, अर्थिङ योजना, र लागू स्थापना नियमहरू विरुद्ध पोल व्यवस्था पुष्टि गर्नुहोस्।

Q5: लोड स्विचिंगको लागि फ्यूज आइसोलेटर स्विच प्रयोग गर्न सकिन्छ?

यदि निर्दिष्ट यन्त्रलाई अभिप्रेत स्विचिङ कर्तव्यको लागि मूल्याङ्कन गरिएको छ भने मात्र। प्रत्येक आइसोलेटरले सामान्य लोड करेन्टमा बाधा पुर्‍याउन सक्छ भनी मान्नुको सट्टा निर्माताको सञ्चालन मूल्याङ्कन र उपयोगिता वर्ग जाँच गर्नुहोस्।

Q6: उद्धरण अनुरोध गर्दा मैले कुन जानकारी प्रदान गर्नुपर्छ?

प्रणाली भोल्टेज, आवश्यक वर्तमान मूल्याङ्कन, फ्यूज विशिष्टता, पोल कन्फिगरेसन, माउन्टिङ व्यवस्था, स्थापना आयाम, मात्रा, र लागू मापदण्डहरू प्रदान गर्नुहोस्। एकल-लाइन रेखाचित्र वा प्यानल रेखाचित्रले उत्पादन अनुकूलता पुष्टि गर्न मद्दत गर्न सक्छ।

निष्कर्ष

एसी थ्री फेज फ्यूज आइसोलेटर स्विच छनोट गर्न विद्युतीय मूल्याङ्कन, फ्यूज विशेषताहरू, स्थापना आयामहरू, र सञ्चालन अवस्थाहरूको सावधानीपूर्वक समीक्षा आवश्यक छ। अर्डर गर्नु अघि यी विवरणहरू जाँच गर्नाले स्थापना परिवर्तनहरू कम गर्न मद्दत गर्दछ र वितरण प्रणाली भित्र भरपर्दो सञ्चालनलाई समर्थन गर्दछ। Wenzhou Xifa विद्युतीय उपकरण कं, लिमिटेडले ग्राहकहरूलाई उनीहरूको अनुप्रयोगहरूको लागि उपयुक्त कन्फिगरेसनहरू पहिचान गर्न मद्दत गर्न उत्पादन जानकारी र प्राविधिक समर्थन प्रदान गर्दछ।
