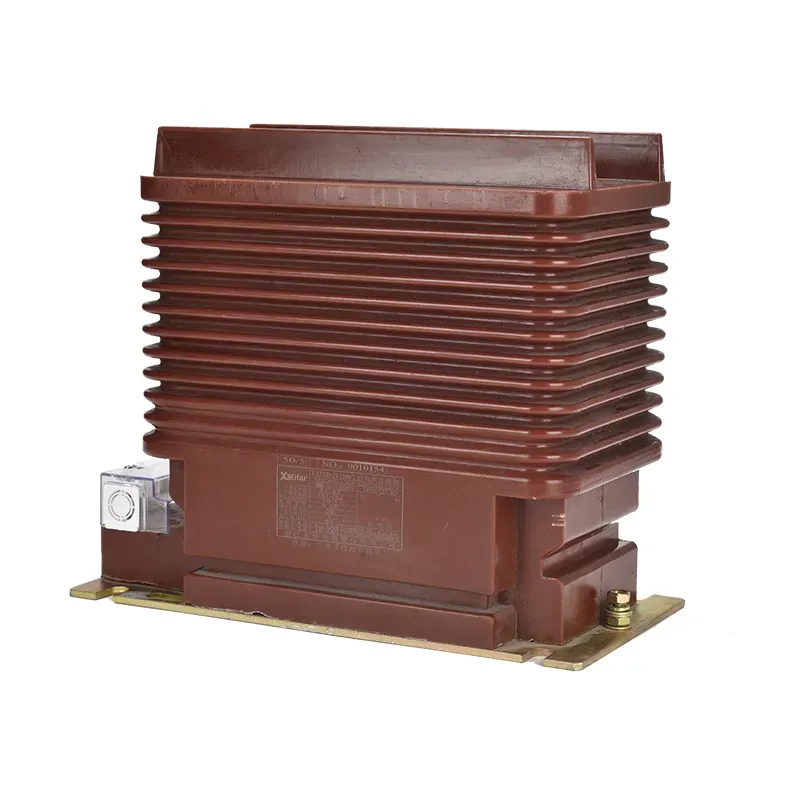

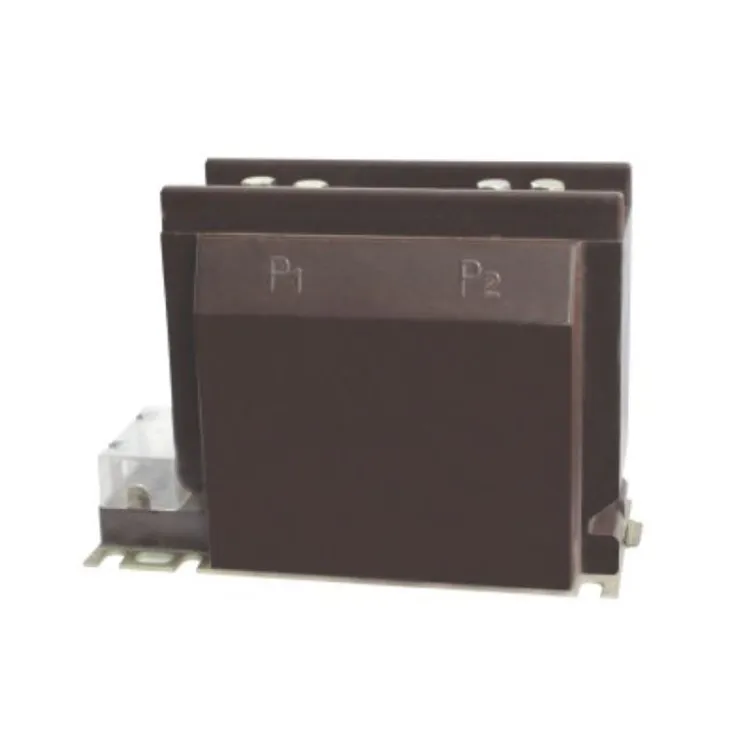

200 A, 300 A, 500 A, र 800 A को प्राथमिक मूल्याङ्कन भएको वर्तमान ट्रान्सफर्मर ct र मानक 5 A माध्यमिक आउटपुट 10 देखि 35 kv भोल्टेज स्तर पावर प्रणालीहरूमा भरपर्दो वर्तमान मापन र सुरक्षा अनुप्रयोगहरूको लागि डिजाइन गरिएको छ।
प्रत्येक हालको ट्रान्सफर्मर ct 200 300 500 800 5a ले एक सटीक घाउ तामा कन्डक्टर र एक ठोस गुणस्तर चुम्बकीय कोर प्रयोग गर्दछ सम्पूर्ण अपरेटिङ दायरामा सही अनुपातमा उत्कृष्ट प्रदर्शन राख्न। हालको ट्रान्सफर्मर ct 200 300 500 800 5a लाई विभिन्न लोड अवस्थाहरूमा स्थिर माध्यमिक आउटपुट प्रदान गर्न, तिनीहरूलाई मिटरिङ र सुरक्षा सर्किट दुवैको लागि उपयुक्त बनाउन निर्माण गरिएको हो।
आवास टिकाऊ, ज्वाला retardant इन्सुलेट सामग्रीबाट निर्मित छ जसले नमी र वातावरणीय तनावको लागि उत्कृष्ट प्रतिरोध प्रदान गर्दछ। कम्प्याक्ट डिजाइनले स्विचगियर प्यानलहरू, नियन्त्रण क्याबिनेटहरू, र पावर वितरण बोर्डहरूमा सजिलो स्थापना गर्न अनुमति दिन्छ।
| टाइप गर्नुहोस् | प्राथमिक मूल्याङ्कन गरिएको वर्तमान (A) | शुद्धता वर्ग | शुद्धता वर्ग र रेटेड आउटपुट cosΦ=0.8 | शोरी-समय थर्मल वर्तमान (kA/S) | मूल्याङ्कन गरिएको गतिशील वर्तमान (kA) | |||
| ०.२ (हरू) | ०.५ (हरू) | 10P10 | 10P15 | |||||
| LZZBJ9-12 | 20 | 0.2s/0.5 0.2s/10P 0.2/10P 0.5s/10P 0.5/10P | 10 | 10 | 15 | 15 | 2 | 5 |
| ३० (४०) | 3 | 7.5 | ||||||
| ५० (६०) | 5 | 12.5 | ||||||
| 75 | 7.5 | 18.5 | ||||||
| 100 | 10 | 25 | ||||||
| 150 | 15 | 37.5 | ||||||
| 200 | 25 | 62.5 | ||||||
| 300 | 31.5 | 80 | ||||||
| 400 देखि 600 सम्म | 45 | 112.5 | ||||||
| 750 देखि 1250 सम्म | 80 | 160 | ||||||
Q: हालको ट्रान्सफर्मर ct 200 300 500 800 5a मा 200/5A जस्तो CT अनुपातको अर्थ के हो?
A: हालको ट्रान्सफर्मर ct 200 300 500 800 5a मा, 200/5A को CT अनुपात भनेको प्राथमिक कन्डक्टरबाट 200 एम्पीयर प्रवाह हुँदा, सेकेन्डरी विन्डिङले 5 एम्पीयर प्रदान गर्छ। समान सिद्धान्त अन्य अनुपातहरूमा लागू हुन्छ: 300/5A, 500/5A, 800/5A, आदि। अनुपातले सुनिश्चित गर्दछ कि ठूला प्राथमिक प्रवाहहरूलाई सुरक्षित मापन र सुरक्षाको लागि मानकीकृत माध्यमिक मानमा घटाउन सकिन्छ।
प्रश्न: म कसरी सही CT अनुपात छान्न सक्छु?
A: CT अनुपात प्रणालीको अधिकतम लोड वर्तमान अनुसार चयन गरिनु पर्छ। उदाहरणका लागि, यदि तपाइँको फिडरले सामान्यतया 180 A बोक्छ भने कहिलेकाहीं 220 A सम्म चुचुरो हुन्छ भने, 200/5A CT उपयुक्त हुनेछ। यदि वर्तमान 450 देखि 500 A सम्म पुग्ने आशा गरिन्छ, त्यसपछि 500/5A CT बढी उपयुक्त हुनेछ। लक्ष्य भनेको ओभर साइजिङबाट बच्नु हो, जसले कम लोडमा सटीकता घटाउँछ, र साइजिङ अन्तर्गत, जसले संतृप्तिलाई जोखिममा पार्छ।
Q: हालको ट्रान्सफर्मर ct 200 300 500 800 5a को लागि कुन सटीकता कक्षाहरू उपलब्ध छन्?
A: मिटरिङ उद्देश्यका लागि, साझा वर्गहरूमा 0.2, 0.2S, 0.5, र 0.5S समावेश छन्। सुरक्षाको लागि, सामान्य कक्षाहरू 5P10, 10P10, वा 10P20 हुन्। आवश्यक वर्ग राजस्व मिटरिङ, सामान्य निगरानी, वा सुरक्षा रिले को लागी CT को प्रयोग गरिनेछ कि मा निर्भर गर्दछ।
