बिजुली वितरण प्रणालीहरू बढ्दो रूपमा जटिल हुँदै जाँदा, सही भोल्टेज मापन र भरपर्दो सुरक्षा पहिले भन्दा बढी महत्त्वपूर्ण छ। एसबस्टेशनमा १३.८ केभी सिंगल फेज सम्भावित ट्रान्सफर्मरमिटरिङ, निगरानी, रिले सुरक्षा, र स्वचालन प्रणालीहरूको लागि सटीक भोल्टेज रूपान्तरण सुनिश्चित गर्न महत्त्वपूर्ण भूमिका खेल्छ।
XiFaउच्च गुणस्तर प्रदान गर्न माहिरसबस्टेशनमा १३.८ केभी सिंगल फेज सम्भावित ट्रान्सफर्मरआधुनिक उपयोगिता नेटवर्कहरू, औद्योगिक सबस्टेशनहरू, नवीकरणीय ऊर्जा सुविधाहरू, र विद्युत वितरण पूर्वाधारहरूको लागि डिजाइन गरिएको समाधानहरू। यस लेखले यी आवश्यक सबस्टेशन कम्पोनेन्टहरूको काम गर्ने सिद्धान्तहरू, निर्माण, फाइदाहरू, प्राविधिक विशिष्टताहरू, अनुप्रयोगहरू, स्थापना विचारहरू, र मर्मत आवश्यकताहरू अन्वेषण गर्दछ।
एक सम्भावित ट्रान्सफर्मर (PT), जसलाई भोल्टेज ट्रान्सफर्मर (VT) पनि भनिन्छ, एक इन्स्ट्रुमेन्ट ट्रान्सफर्मर हो जुन उच्च प्राथमिक भोल्टेज स्तरहरूलाई मानकीकृत निम्न माध्यमिक भोल्टेजहरू मापन गर्नका लागि उपयुक्त उपकरणहरू, सुरक्षा रिलेहरू, SCADA प्रणालीहरू, र निगरानी उपकरणहरूको लागि डिजाइन गरिएको हो।

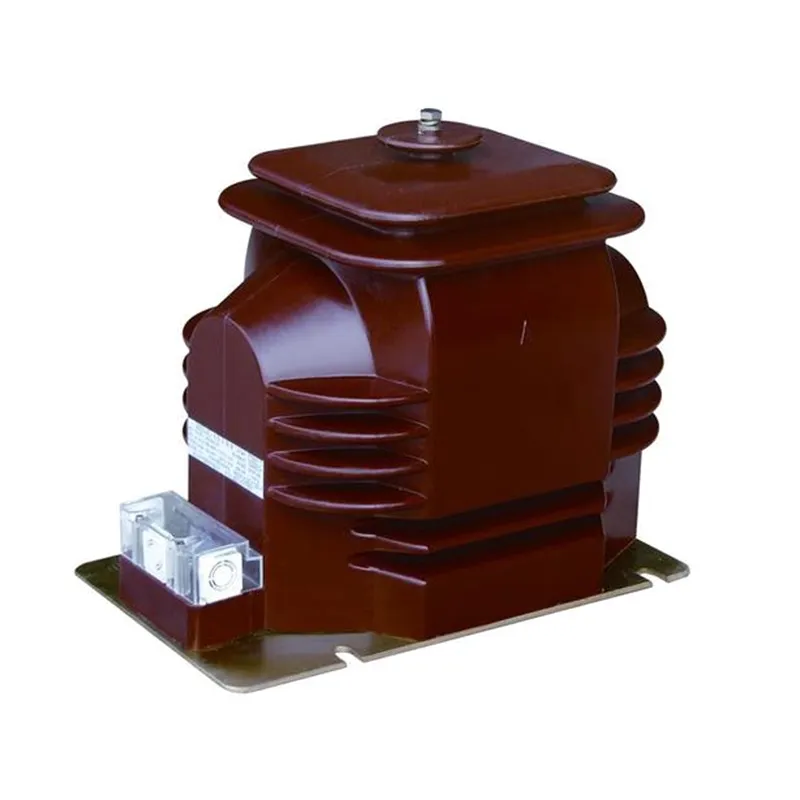

A सबस्टेशनमा १३.८ केभी सिंगल फेज सम्भावित ट्रान्सफर्मरविशेष रूपमा 13.8 kV वरिपरि मध्यम-भोल्टेज पावर प्रणाली भोल्टेजहरूलाई सुरक्षित र मापनयोग्य आउटपुटहरू जस्तै 120V, 110V, वा अन्य मानकीकृत मानहरूमा रूपान्तरण गर्दछ।
यी ट्रान्सफर्मरहरूले उच्च मापन शुद्धता कायम राख्दै उच्च-भोल्टेज सर्किटहरू र कम-भोल्टेज नियन्त्रण प्रणालीहरू बीच विद्युत अलगाव प्रदान गर्दछ।
सञ्चालन सिद्धान्त विद्युत चुम्बकीय प्रेरणा मा आधारित छ। जब प्राथमिक विन्डिङ १३.८ केभी नेटवर्कमा जडान हुन्छ, ट्रान्सफर्मर कोर भित्र चुम्बकीय प्रवाह उत्पन्न हुन्छ।
यस चुम्बकीय प्रवाहले प्राथमिक र माध्यमिक विन्डिङहरू बीचको घुमाउरो अनुपात अनुसार माध्यमिक घुमाउरोमा समानुपातिक भोल्टेज उत्पन्न गर्दछ।
परिणामस्वरूप कम भोल्टेज संकेत सुरक्षित रूपमा खुवाउन सक्छ:
प्राथमिक भोल्टेज वेभफर्मलाई सही रूपमा पुन: उत्पादन गरेर, ट्रान्सफर्मरले सम्पूर्ण सबस्टेशनमा भरपर्दो निगरानी र सुरक्षा सक्षम गर्दछ।
उच्च गुणस्तरको 13.8 kV सम्भावित ट्रान्सफर्मरमा धेरै महत्वपूर्ण कम्पोनेन्टहरू हुन्छन् जसले परिचालन सुरक्षा र मापन सटीकता सुनिश्चित गर्दछ।
| कम्पोनेन्ट | कार्य |
|---|---|
| प्राथमिक घुमाउरो | सिधै मध्यम-भोल्टेज प्रणालीमा जोडिएको छ |
| माध्यमिक घुमाउरो | उपकरणहरूको लागि कम भोल्टेज आउटपुट प्रदान गर्दछ |
| चुम्बकीय कोर | चुम्बकीय प्रवाह कुशलतापूर्वक स्थानान्तरण गर्दछ |
| इन्सुलेशन प्रणाली | डाइलेक्ट्रिक बल र सुरक्षा सुनिश्चित गर्दछ |
| पोर्सिलेन वा पोलिमर हाउसिंग | आन्तरिक कम्पोनेन्टहरूलाई वातावरणीय अवस्थाबाट जोगाउँछ |
| टर्मिनल विधानसभा | सुरक्षित विद्युत जडानहरू प्रदान गर्दछ |
| ग्राउन्डिङ संरचना | परिचालन सुरक्षा सुधार गर्दछ |
XiFa जस्ता प्रिमियम निर्माताहरूले विश्वसनीयता र सेवा जीवनलाई अधिकतम बनाउन उन्नत इन्सुलेशन सामग्री र सटीक घुमाउने प्रविधिहरू प्रयोग गर्छन्।
यद्यपि विनिर्देशहरू परियोजना आवश्यकताहरू अनुसार भिन्न हुन्छन्, निम्न प्यारामिटरहरू सामान्यतया सबस्टेशन अनुप्रयोगहरूमा पाइन्छ।
| प्यारामिटर | सामान्य मान |
|---|---|
| मूल्याङ्कन भोल्टेज | 13.8 kV |
| चरण प्रकार | एकल चरण |
| आवृत्ति | 50Hz / 60Hz |
| माध्यमिक भोल्टेज | 120V, 110V वा अनुकूलित |
| शुद्धता वर्ग | ०.२, ०.५, १.० |
| इन्सुलेशन स्तर | IEC/ANSI मापदण्ड अनुसार |
| स्थापना | बाहिरी वा भित्री |
| शीतलन विधि | प्राकृतिक एयर कूलिंग |
| संरक्षण वर्ग | मौसम प्रतिरोधी डिजाइन |
सम्भावित ट्रान्सफर्मरहरूले उच्च सटीक भोल्टेज स्केलिंग प्रदान गर्दछ, सही मिटरिङ र प्रणाली विश्लेषण सक्षम पार्दै।
सुरक्षात्मक रिलेहरू छिटो र सही रूपमा असामान्य अपरेटिङ अवस्थाहरू पत्ता लगाउन सटीक भोल्टेज इनपुटहरूमा निर्भर हुन्छन्।
उच्च-भोल्टेज सर्किटहरूबाट मापन उपकरणहरू अलग गरेर, PTs ले विद्युतीय खतराहरूलाई उल्लेखनीय रूपमा कम गर्छ।
निरन्तर भोल्टेज अनुगमनले परिचालन जागरूकता सुधार गर्दछ र रोकथाम मर्मत कार्यक्रमहरू समर्थन गर्दछ।
उच्च गुणस्तरको इन्सुलेशन प्रणाली र टिकाउ आवासहरूले दशकौं भरपर्दो सञ्चालनको अनुमति दिन्छ।
आधुनिक सबस्टेशनहरू बढ्दो मात्रामा डिजिटल निगरानी र स्वचालन प्रणालीहरूमा निर्भर हुन्छन् जसलाई सही भोल्टेज डाटा चाहिन्छ।
१३.८ केभी सिंगल फेज सम्भावित ट्रान्सफर्मर धेरै क्षेत्रहरूमा व्यापक रूपमा प्रयोग गरिन्छ।
जहाँ पनि सही भोल्टेज मापन र सुरक्षा आवश्यक छ, यी ट्रान्सफर्मरहरूले महत्त्वपूर्ण भूमिका खेल्छन्।
सही PT चयन गर्न धेरै ईन्जिनियरिङ् कारकहरूको सावधानीपूर्वक मूल्याङ्कन आवश्यक छ।
सुनिश्चित गर्नुहोस् कि ट्रान्सफर्मर नाममात्र प्रणाली भोल्टेज र इन्सुलेशन आवश्यकताहरूसँग मेल खान्छ।
राजस्व मिटरिङ अनुप्रयोगहरूलाई सामान्यतया सामान्य निगरानी प्रणालीहरू भन्दा उच्च शुद्धता कक्षाहरू चाहिन्छ।
मिटर, रिले, र निगरानी उपकरणबाट कुल जडान लोड गणना।
आर्द्रता, प्रदूषण स्तर, उचाइ, तापक्रम, र भूकम्पीय आवश्यकताहरू विचार गर्नुहोस्।
IEC, ANSI, IEEE, र स्थानीय उपयोगिता मापदण्डहरूको अनुपालन प्रमाणित गर्नुहोस्।
दीर्घकालीन विश्वसनीयता प्राप्त गर्नको लागि उचित स्थापना आवश्यक छ।
यी प्रक्रियाहरू पछ्याउँदा कमीशनिंग समस्याहरू कम गर्दछ र उपकरण दीर्घायु सुधार गर्दछ।
नियमित मर्मतले निरन्तर प्रदर्शन र प्रणाली विश्वसनीयता सुनिश्चित गर्दछ।
| मर्मत गतिविधि | सिफारिस गरिएको आवृत्ति |
|---|---|
| भिजुअल निरीक्षण | मासिक |
| टर्मिनल टाइटनेस जाँच | त्रैमासिक |
| इन्सुलेशन प्रतिरोध परीक्षण | वार्षिक रूपमा |
| इन्सुलेटरहरूको सफाई | आवश्यकता अनुसार |
| थर्मल निरीक्षण | वार्षिक रूपमा |
| क्यालिब्रेसन प्रमाणीकरण | उपयोगिता मापदण्ड अनुसार |
निवारक मर्मतसम्भारले अप्रत्याशित आउटेज र प्रतिस्थापन लागतलाई उल्लेखनीय रूपमा घटाउँछ।
| सुविधा | सम्भावित ट्रान्सफर्मर (PT) | हालको ट्रान्सफर्मर (CT) |
|---|---|---|
| मुख्य कार्य | भोल्टेज मापन | हालको मापन |
| जडान | समानान्तर | शृङ्खला |
| आउटपुट | कम भोल्टेज | घटाइएको वर्तमान |
| सामान्य माध्यमिक मान | 110V वा 120V | 1A वा 5A |
| आवेदन | मिटरिङ र संरक्षण | मिटरिङ र संरक्षण |
दुबै इन्स्ट्रुमेन्ट ट्रान्सफर्मरहरूले पूर्ण विद्युतीय प्रणाली अनुगमन र सुरक्षा प्रदान गर्न सँगै काम गर्छन्।
पावर उद्योग डिजिटल सबस्टेशनहरू र बुद्धिमान ग्रिड पूर्वाधारहरूमा द्रुत रूपमा विकसित हुँदैछ।
भविष्यका विकासहरू समावेश छन्:
XiFa जस्ता उत्पादकहरूले यी उदीयमान उद्योग आवश्यकताहरूलाई समर्थन गर्न उन्नत ट्रान्सफर्मर प्रविधिहरूमा लगानी जारी राख्छन्।
यसको प्राथमिक उद्देश्य मापन, मिटरिङ, र सुरक्षात्मक उपकरणहरूको लागि उपयुक्त मानकीकृत कम भोल्टेजहरूमा उच्च-भोल्टेज स्तरहरू सुरक्षित रूपमा घटाउनु हो।
सही भोल्टेज मापनले भरपर्दो बिलिङ, प्रणाली निगरानी, गल्ती पत्ता लगाउने, र सुरक्षा समन्वय सुनिश्चित गर्दछ।
हो। धेरै मोडेलहरू विशेष रूपमा मौसम प्रतिरोधी इन्सुलेशन र आवास प्रणालीको साथ बाहिरी स्थापनाको लागि डिजाइन गरिएका छन्।
उचित मर्मतसम्भारको साथ, उच्च-गुणस्तरको सम्भावित ट्रान्सफर्मरहरूले प्राय: 25 वर्ष भन्दा बढी सेवा जीवन प्रदान गर्दछ।
सम्भावित ट्रान्सफर्मरहरू चयन र स्थापना गर्दा IEC, ANSI, IEEE, र उपयोगिता-विशेष मापदण्डहरू सामान्यतया सन्दर्भ गरिन्छ।
उपयोगिताहरू, औद्योगिक प्लान्टहरू, नवीकरणीय ऊर्जा सुविधाहरू, यातायात प्रणालीहरू, खानी सञ्चालनहरू, र व्यावसायिक पावर नेटवर्कहरू सबै तिनीहरूमा निर्भर छन्।
A सबस्टेशनमा १३.८ केभी सिंगल फेज सम्भावित ट्रान्सफर्मरभोल्टेज मापन, रिले सुरक्षा, ऊर्जा मिटरिङ, र पावर प्रणाली अनुगमनको लागि एक आधारभूत घटक हो। बिजुली अलगाव कायम राख्दा सही भोल्टेज रूपान्तरण प्रदान गर्ने क्षमताले यसलाई आधुनिक सबस्टेशनहरू र औद्योगिक पावर प्रणालीहरूको लागि अपरिहार्य बनाउँछ।
उपयोगिता वितरण सञ्जाल, नवीकरणीय ऊर्जा परियोजनाहरू, वा औद्योगिक सुविधाहरूलाई समर्थन गर्ने होस्, अनुभवी निर्माताबाट भरपर्दो ट्रान्सफर्मर छनोटले महत्त्वपूर्ण रूपमा परिचालन सुरक्षा, मापन शुद्धता, र प्रणालीको विश्वसनीयता बढाउन सक्छ।
तपाईंको अर्को सबस्टेशन परियोजनाको लागि भरपर्दो र उच्च प्रदर्शन समाधान खोज्दै हुनुहुन्छ?XiFaअन्तर्राष्ट्रिय मापदण्ड र विविध अनुप्रयोग आवश्यकताहरू पूरा गर्न डिजाइन गरिएको व्यावसायिक रूपमा इन्जिनियर गरिएको सम्भावित ट्रान्सफर्मरहरू प्रदान गर्दछ।हामीलाई सम्पर्क गर्नुहोस्आज तपाईंको परियोजना आवश्यकताहरू छलफल गर्न, प्राविधिक समर्थन अनुरोध गर्न, वा हाम्रो विशेषज्ञ टोलीबाट अनुकूलित उद्धरण प्राप्त गर्न।
