13.8 Kv Single Phase Potential Transformer in Substation

सबस्टेसनमा भरपर्दो 13.8 kv सिंगल फेज सम्भावित ट्रान्सफर्मर उत्पादन गर्न, Wenzhou XiFa इलेक्ट्रिकल पावर इक्विपमेन्ट कं, Ltd ले प्रिमियम CRGO विद्युतीय स्टिललाई मुख्य सामग्रीको रूपमा ग्रहण गर्छ घाटाको मूल्य कम गर्न र शुद्धता वर्ग सुधार गर्न, र उच्च शक्तिको इनामेलेड तामाको तारलाई मुख्य सामग्रीको रूपमा कोइलको मुख्य सामग्रीको रूपमा रेटिङ टर्न विन प्रि-रेटिङ सुनिश्चित गर्न। थप रूपमा, सबस्टेशनमा प्रत्येक 13.8 kv सिंगल फेज सम्भावित ट्रान्सफर्मरले तातो, आर्द्र र धुलो वातावरणको लागि उपयुक्त ओसिलो अवशोषण गर्न सजिलो नहुने समग्र ठोस संरचना बनाउन इपोक्सी रेजिन भ्याकुम कास्टिङको उत्पादन प्रक्रिया अपनाउछ।

सोधपुछ पठाउनुहोस्

उत्पादन विवरण

उत्पादन सुविधाहरू:

सबस्टेशनमा एक 13.8 केभी एकल चरण सम्भावित ट्रान्सफर्मर 13.8 केभीको प्राथमिक भोल्टेजलाई 100 वा 110 भोल्टजस्ता मानक माध्यमिक भोल्टेजमा स्टेप गर्न डिजाइन गरिएको छ। घटाइएको भोल्टेजलाई उपकरणहरू र सुरक्षात्मक रिलेहरू मापन गर्न समानान्तर विन्डिङहरूमा आपूर्ति गरिन्छ, प्राथमिक भोल्टेज मापनहरूलाई कम भोल्टेज उपकरणहरूसँग अप्रत्यक्ष रूपमा बनाइन्छ। यस्तो दृष्टिकोणले उपकरण डिजाइनलाई सरल बनाउँछ, लागत बचत गर्दछ, र उपकरण र अपरेटिंग कर्मचारी दुवैको सुरक्षा सुनिश्चित गर्दछ।

The working principle of a 13.8 kv single phase potential transformer is as the same as a power distribution transformer, of which the transformation ratio is determined by the number of turns in the primary and secondary coils. Increasing the number of secondary turns reduces the ratio, while increasing the number of primary turns raises it. It is important to note that under no circumstances should the secondary circuit of a 13.8 kv single phase potential transformer be short circuited during operation.

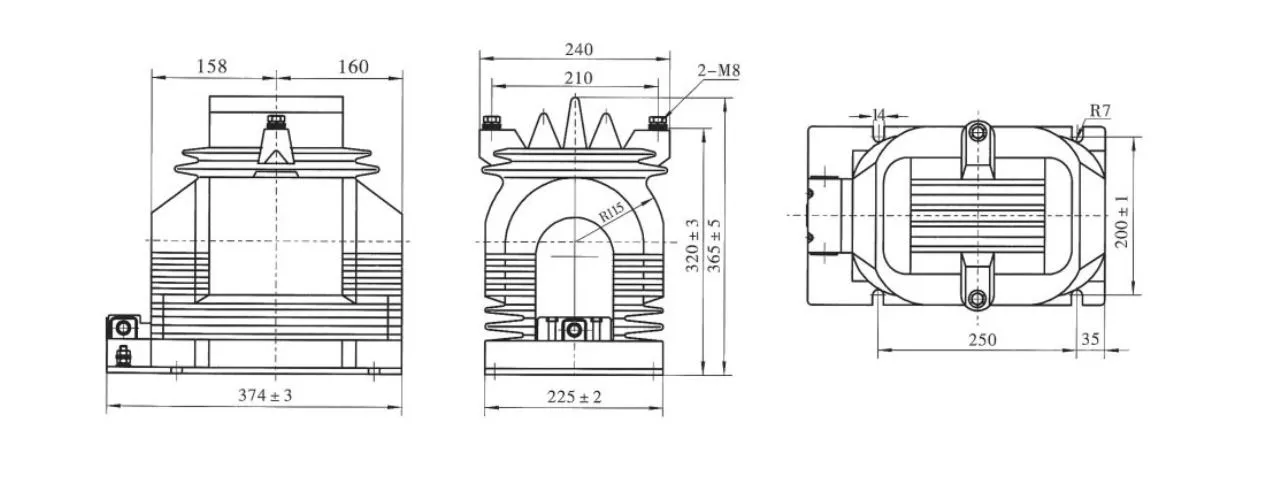

13 8 Kv Single Phase Potential Transformer In Substation

प्राविधिक विशिष्टता:

टाइप गर्नुहोस्	मूल्याङ्कन भोल्टेज अनुपात (kV)	शुद्धता वर्ग	शुद्धता वर्ग र रेटेड आउटपुट cosΦ=0.8				अधिकतम। आउटपुट (VA)
			0.2	0.5	1	६(P)
JDZ11-15	(१५/√3)/(०.१/√३)/(०.१/३)	0.2/6P 0.5/6P 1/6P	30	80	150	100	400
JDZ11-20	(२०/√३)/(०.१/√३)/(०.१/३)
JDZ11-15	(१५/√3)/(०.१/√3)/(०.१/√3)/(०.१/३)	०.२/०.२/६पी ०.२/०.५/६पी	15	20	N/A	100	२*२००
JDZX11-20	(२०/√३)/(०.१/√३)/(०.१/√३)/(०.१/३)

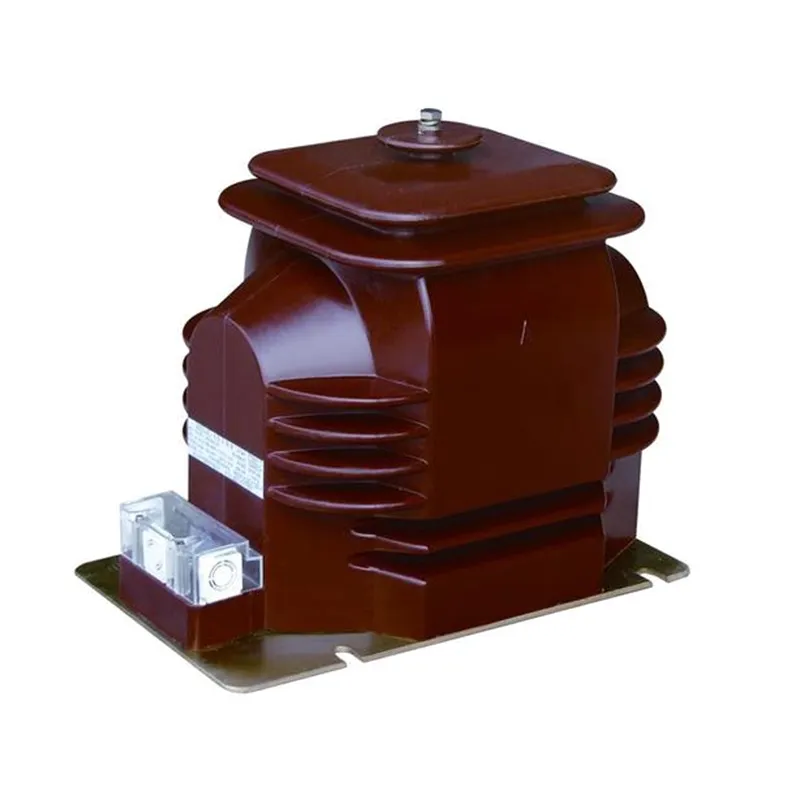

13 8 Kv Single Phase Potential Transformer In Substation

उत्पादन FAQ:

Q: 13.8 kv एकल फेज सम्भावित ट्रान्सफर्मर कसरी 13.8 kv पावर ट्रान्सफर्मर भन्दा फरक छ?

A: While both are voltage converting devices, a 13.8 kv single phase potential transformer is designed for measurement and protection rather than power transfer. Its rated burden is relatively small, usually expressed in VA, whereas power transformers handle loads in a larger value which counts in kVA or MVA.

Q: 13.8 kv एकल चरण सम्भावित ट्रान्सफर्मरमा कुन इन्सुलेशन विधिहरू प्रयोग गरिन्छ?

A: धेरैजसोसम्भावित ट्रान्सफर्मर at this voltage level employ epoxy resin cast insulation for indoor service or porcelain/silicone housings for outdoor installations. Some designs use oil immersed insulation to achieve an extended service life and higher thermal capacity.

प्रश्न: सबस्टेशनमा १३.८ केभी सिंगल फेज सम्भावित ट्रान्सफर्मर कसरी जडान गर्नुपर्छ?

A: For phase to ground measurement, the PT primary is connected between one phase and ground. In a three phase system, a set of single phase PTs or a three phase PT unit can be used to measure line to line and line to ground voltages.

प्रश्न: सबस्टेशनहरूमा 13.8 केभी सिंगल फेज सम्भावित ट्रान्सफर्मरहरूमा के समस्याहरू उत्पन्न हुन सक्छन्?

A: सामान्य समस्याहरूमा इन्सुलेशन डिग्रेडेसन, निश्चित स्विचिंग अवस्थाहरूमा फेरेसोनेन्स, अत्यधिक बोझको कारणले अत्यधिक ताप, र माध्यमिक सर्किट खुला अवस्थाहरू समावेश छन् जसले खतरनाक रूपमा उच्च भोल्टेजहरू निम्त्याउन सक्छ।

हट ट्यागहरू: १३.८ केभी एकल फेज सम्भावित ट्रान्सफर्मर सबस्टेशन आपूर्तिकर्तामा, सबस्टेशन सम्भावित ट्रान्सफर्मर थोक
