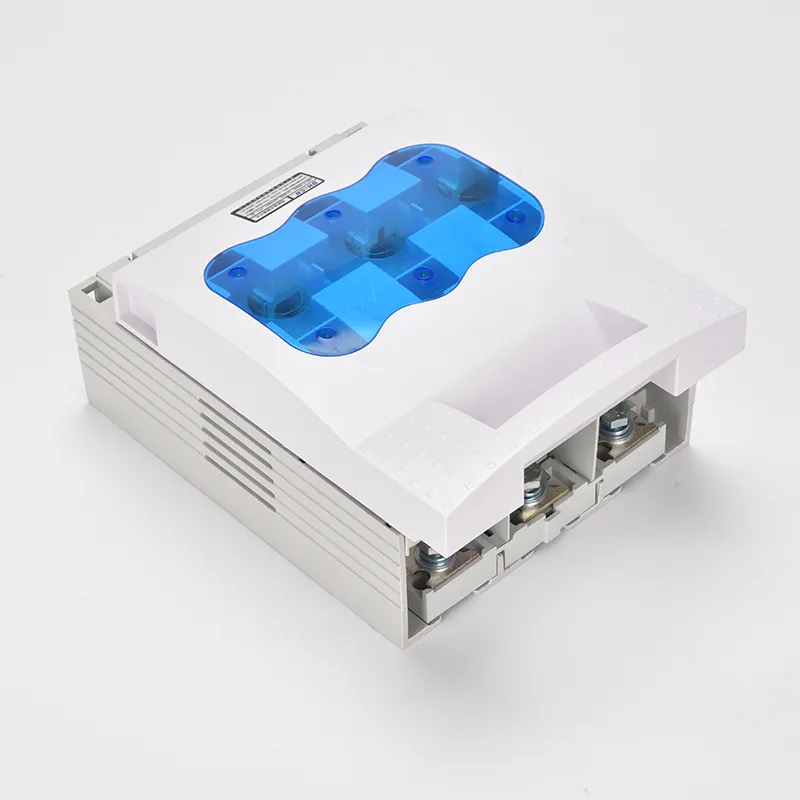

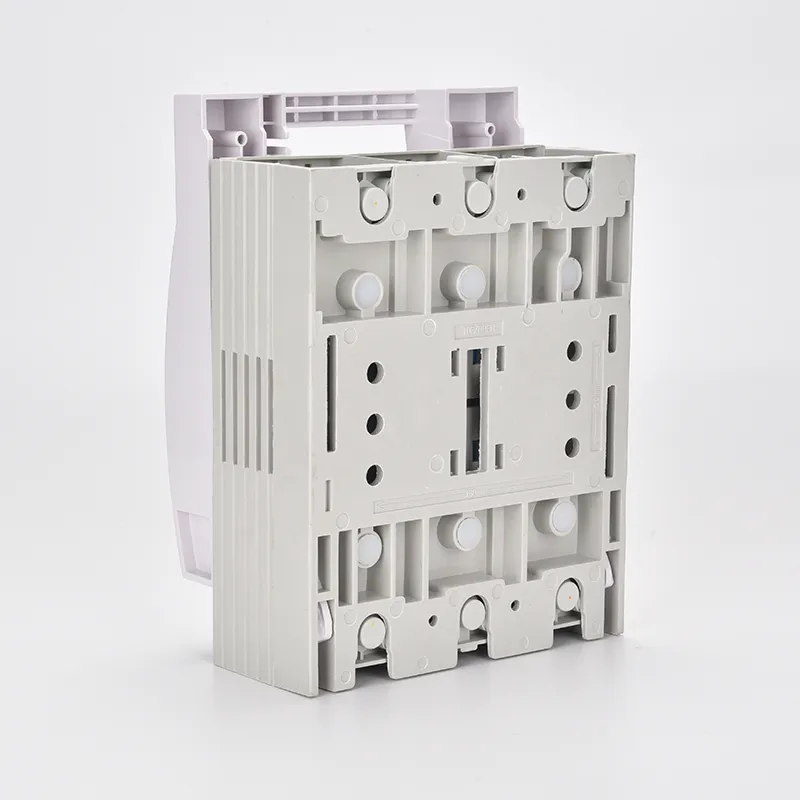

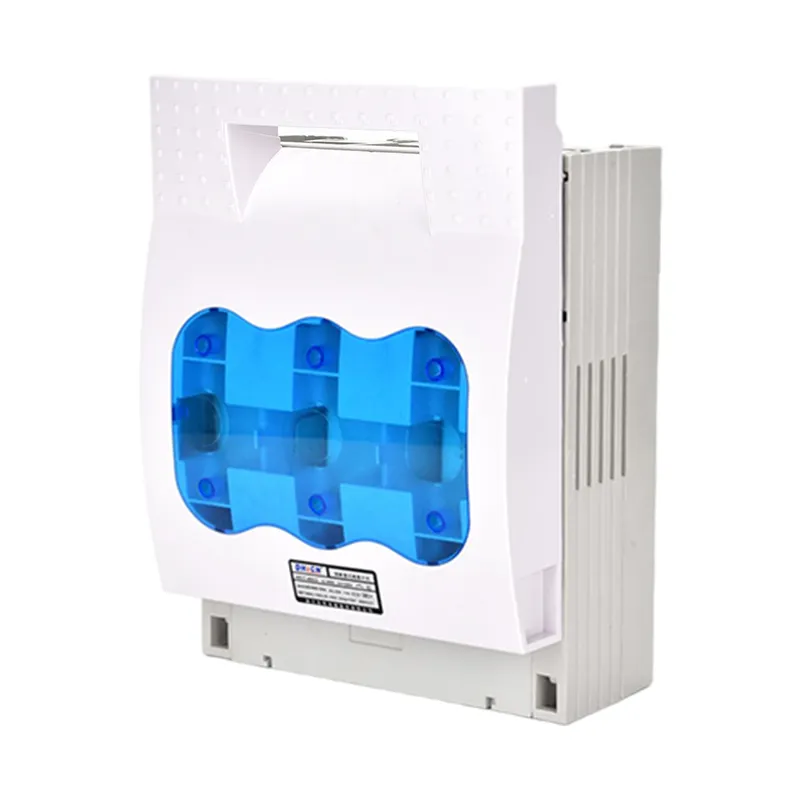

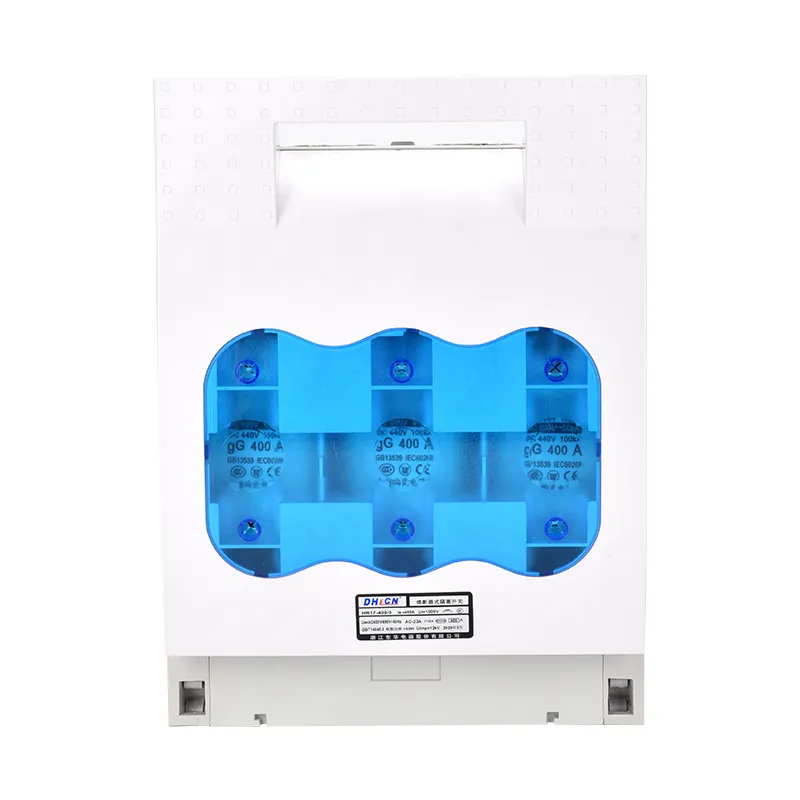

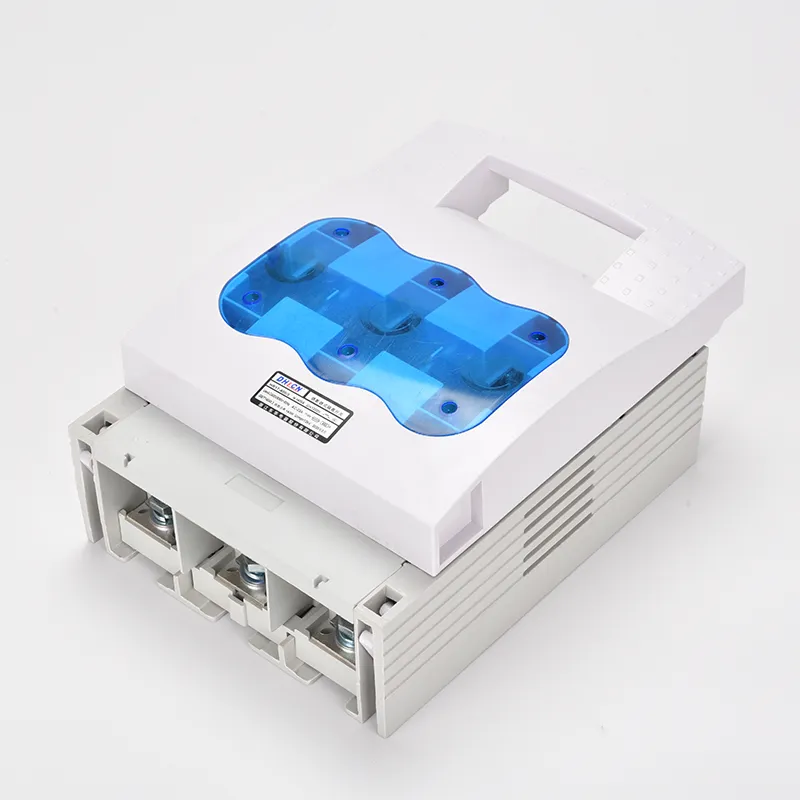

बिजुली कम भोल्टेज फ्यूज विच्छेदन स्विचन, फ्यूज प्रकार आइसोलेटर पनि भनिन्छ, चलाखीपूर्वक एक विच्छेदन स्विच र एक फ्यूज को कार्य संयोजन, यसलाई कम भोल्टेज पावर वितरण प्यानल मा एक महत्वपूर्ण घटक बनाउन। यसको फ्यूज तत्वलाई सर्किटको सुरक्षा सुनिश्चित गर्दै गल्ती प्रवाहहरू तुरुन्तै अवरोध गर्न डिजाइन गरिएको छ, जबकि चक्कु स्विच विशेष रूपमा कुनै लोड अवस्थाहरूमा अपरेसनहरू स्विच गर्नको लागि हो र सामान्य सञ्चालनको क्रममा प्रत्यक्ष प्रवाहहरू अवरोध गर्न सक्दैन। यो अनौठो संयोजनले फ्युज्ड डिस्कनेक्ट स्विचलाई सर्किट सुरक्षाको भरपर्दो अभिभावकको रूपमा राख्छ।

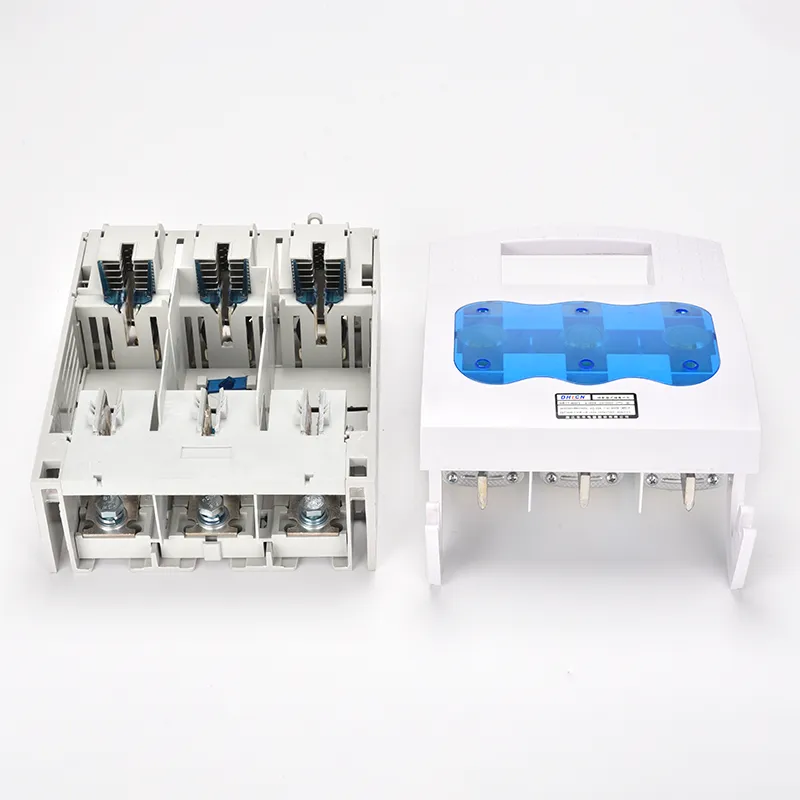

जब स्विच बन्द हुन्छ, चक्कु संयन्त्रले, राम्रोसँग डिजाइन गरिएको लिङ्केज प्रणाली मार्फत, फ्यूज र बसबार बीचको दृढ सम्पर्क सुनिश्चित गर्दछ, निर्बाध प्रवाहलाई अनुमति दिँदै। विपरित, जब विच्छेदन आवश्यक हुन्छ, उही सरल संयन्त्रले सुरक्षित रूपमा फ्यूजलाई ऊर्जावान बसबारबाट अलग गर्दछ, द्रुत सर्किट अवरोध सक्षम पार्दै। यो सटीक मेकानिकल डिजाइनले सर्किट अवस्थाहरू परिवर्तन गर्दा फ्युज डिस्कनेक्ट स्विचलाई सहज र भरपर्दो रूपमा सञ्चालन गर्न अनुमति दिन्छ।
| फ्यूज को प्रकार | 0 | 1 | 2 | 3 | ||||||||
| आवृत्ति | ५० हर्ट्ज | ५० हर्ट्ज | ५० हर्ट्ज | ५० हर्ट्ज | ||||||||
| Ue (V) | 690 | 500 | 400 | 690 | 500 | 400 | 690 | 500 | 400 | 690 | 500 | 400 |
| Ui (V) | 800 | 800 | 800 | 800 | ||||||||
| (A) मा | 160 | 250 | 400 | 630 | ||||||||
| इथ (ए) | 160 | 250 | 400 | 630 | ||||||||
| उपयोगिता | AC-21B(690V) | AC-21B(690V) | AC-21B(690V) | AC-21B(690V) | ||||||||
| AC-22B(500V) | AC-22B(500V) | AC-22B(500V) | AC-22B(500V) | |||||||||
| AC-23B(400V) | AC-23B(400V) | AC-23B(400V) | AC-23B(400V) | |||||||||
| क्षमता निर्माण गर्ने | 725V, 240A | 725V, 375A | 725V, 600A | 725V, 945A | ||||||||
| 525V, 480A | 525V, 750A | 525V, 1200A | 525V, 1890A | |||||||||
| 420V, 160A | 420V, 250A | 420V, 400A | 420V, 6300A | |||||||||
| तोड्ने क्षमता | 725V, 240A | 725V, 375A | 725V, 600A | 725V, 945A | ||||||||
| 525V, 480A | 525V, 750A | 525V, 1200A | 525V, 1890A | |||||||||
| 420V, 1280A | 420V, 2000A | 420V, 3200A | 420V, 5040A | |||||||||
| Ics (kA) | 50 | 100 | 100 | 50 | 100 | 100 | 50 | 100 | 100 | 50 | 100 | 100 |
| फ्यूजको हानि शक्ति (W) | 12 | 23 | 34 | 48 | ||||||||
| इथ (ए) | फ्यूज को प्रकार | फ्यूजमा (ए) |
| 160 | 0 | 4, 6, 10, 16, 20, 25, 32, 35, 40, 50, 63, 80, 100, 125, 160 |
| 250 | 1 | 80, 100, 125, 160, 200, 224, 250 |
| 400 | 2 | 125, 160, 200, 224, 250, 300, 315, 355, 400 |
| 630 | 3 | 315, 355, 400, 425, 500, 630 |
| टाइप गर्नुहोस् | A | B | C | D | E | F |
| HR17-160 | 106 | 200 | 97 | 60 | 200 | 87 |
| HR17-250 | 185 | 247 | 128 | 88 | 221 | 110 |
| HR17-400 | 210 | 290 | 145 | 97 | 268 | 125 |
| HR17-630 | 256 | 300 | 160 | 112 | 285 | 139 |
| HR17-800 | 256 | 300 | 160 | 112 | 285 | 139 |
| मोड नम्बर | आउटलुकिङ आयाम (मिमी) | स्थापना आयाम (मिमी) | ||||||
| A | B | C | D | a | b | एफसी | ||
| HR17-40 | 2P | 55 | 116 | 76 | 150 | 25 | - | एफ६ |
| ३पी | 76 | 116 | 76 | 150 | 42 | - | एफ६ | |
| HR17-63 | 2P | 74 | 116 | 76 | 150 | 32 | - | एफ६ |
| ३पी | 105 | 116 | 76 | 150 | 62 | - | एफ६ | |
| HR17-160 | 2P | 75 | 200 | 83 | 205 | 43 | 25 | एफ७ |
| ३पी | 106 | 200 | 83 | 205 | 66 | 25 | एफ७ | |
| ४पी | 138 | 200 | 83 | 205 | 100 | 25 | एफ७ | |
| HR17-250 | 2P | 128 | 247 | 110 | 195 | 72 | 50 | एफ११ |
| ३पी | 185 | 247 | 110 | 195 | 114 | 50 | एफ११ | |
| ४पी | 242 | 247 | 110 | 195 | 172 | 50 | एफ११ | |
| HR17-400 | 2P | 145 | 290 | 145 | 340 | 80 | 50 | एफ११ |
| ३पी | 210 | 290 | 145 | 340 | 130 | 50 | एफ११ | |
| ४पी | 276 | 290 | 145 | 340 | 195 | 50 | एफ११ | |
| HR17-630 HR17-800 | 2P | 175 | 300 | 145 | 360 | 90 | 50 | एफ११ |
| ३पी | 256 | 300 | 145 | 360 | 162 | 50 | एफ११ | |
| ४पी | 340 | 300 | 145 | 360 | 243 | 50 | एफ११ | |
प्रश्न: बिजुली कम भोल्टेज फ्यूज विच्छेदन स्विच के हो?
A: बिजुली कम भोल्टेज फ्यूज डिस्कनेक्टर स्विचिङ एक विद्युतीय उपकरण हो जसले फ्यूजको सुरक्षात्मक प्रकार्यलाई डिस्कनेक्ट स्विचको स्विच गर्ने क्षमतासँग जोड्दछ। यसले मर्मतसम्भारको लागि सुरक्षित अलगाव प्रदान गर्दछ र सर्किट र उपकरणहरू जोगाउन गल्ती प्रवाहहरू अवरोध गर्दछ।
प्रश्न: के एक बिजुली कम भोल्टेज फ्यूज विच्छेदन स्विचले प्रत्यक्ष प्रवाह विच्छेद गर्न सक्छ?
A: होइन। फ्युज्ड डिस्कनेक्ट स्विचमा चक्कु स्विच सर्किट लोड करन्ट मुक्त हुँदा मात्र सञ्चालन गर्न डिजाइन गरिएको छ। यसलाई सामान्य अपरेटिङ धारहरू अवरोध गर्न कहिल्यै प्रयोग गर्नु हुँदैन। फ्यूज तत्व, तथापि, गल्ती अवस्थामा स्वचालित रूपमा सञ्चालन हुनेछ।
प्रश्न: बिजुली कम भोल्टेज फ्यूज विच्छेदन स्विचन को मुख्य अनुप्रयोगहरू के हुन्?
A: बिजुली कम भोल्टेज फ्यूज विच्छेदन स्विचन सामान्यतया कम भोल्टेज पावर वितरण प्यानल, मोटर नियन्त्रण केन्द्र, HVAC प्रणाली, र औद्योगिक मेसिनरी मा प्रयोग गरिन्छ। तिनीहरूले यी प्रणालीहरूमा सुरक्षा अलगाव र overcurrent सुरक्षा दुवै प्रदान गर्दछ।
