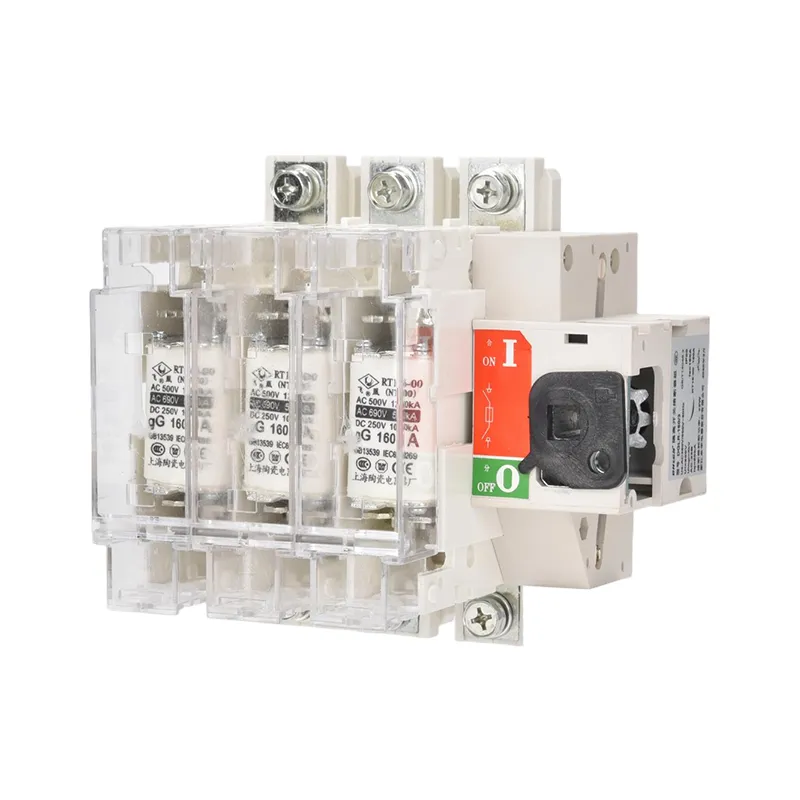

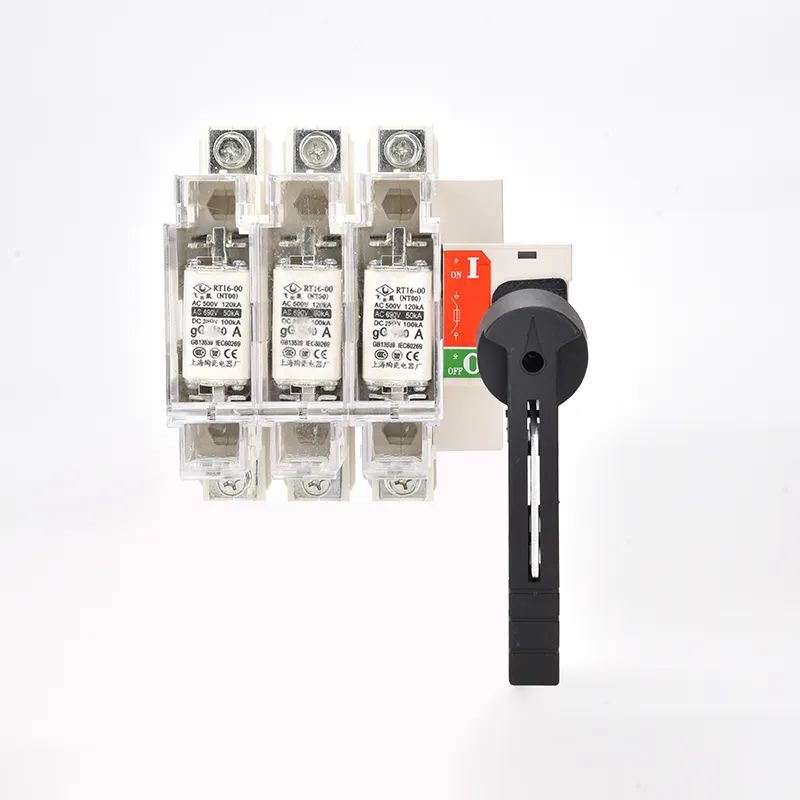

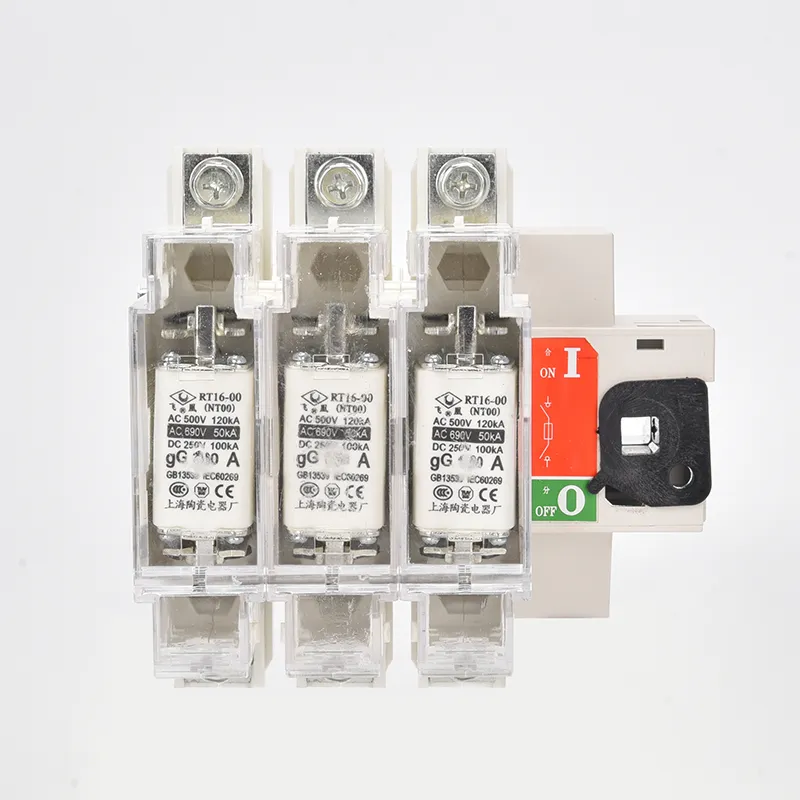

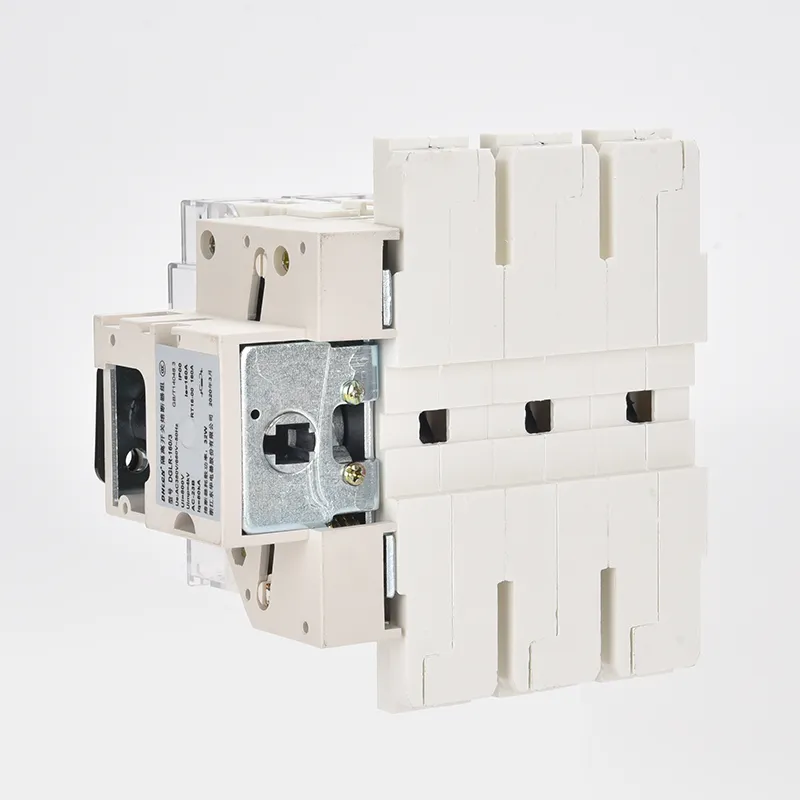

480 भोल्ट 3 चरण 400 amp फ्यूज डिस्कनेक्ट स्विचले विद्युतीय सर्किटहरूमा महत्त्वपूर्ण भूमिका खेल्छ। फ्यूज र चक्कु स्विचको कार्यहरू संयोजन गरेर, यसले सुरक्षात्मक क्षमताहरू र सुविधाजनक सञ्चालन प्रदान गर्दछ। यसको अद्वितीय मेकानिकल डिजाइन र सटीक सञ्चालनको लागि धन्यवाद, 480 भोल्ट 3 चरण 400 amp फ्यूज डिस्कनेक्ट स्विच आधुनिक विद्युतीय प्रणालीहरूमा एक अपरिहार्य घटक भएको छ।
1. सामान्य सञ्चालनको समयमा, विच्छेदन स्विचले चुस्त सर्किट निरन्तरता सुनिश्चित गर्दै, पावरको जडान र विच्छेदनलाई नियन्त्रण गर्दछ। जब मर्मत आवश्यक हुन्छ, फ्युज्ड डिस्कनेक्ट स्विचले स्पष्ट भौतिक विच्छेदन बिन्दु प्रदान गर्दछ, कर्मचारी र उपकरणहरूको सुरक्षा गर्दछ।
2. ओभरलोड वा सर्ट सर्किटको घटनामा, स्विच भित्रको फ्यूज तत्व चाँडै पग्लन्छ, दोष प्रवाहमा बाधा पुर्याउँछ र सर्किट र जडान गरिएका उपकरणहरूलाई क्षतिबाट जोगाउँछ।
| फ्रेम वर्तमान ए | फ्यूजको वर्तमान मूल्याङ्कन (A) | फ्यूज मोड |
| 63 | 10, 20, 30, 40, 50, 63 | 00C |
| 160 | 63, 80, 100, 125, 160 | 0 |
| 250 | 160 | 0 |
| 200, 250 | 1 | |
| 400 | 300, 315, 400 | 2 |
| 630 | 400, 500, 630 | 3 |

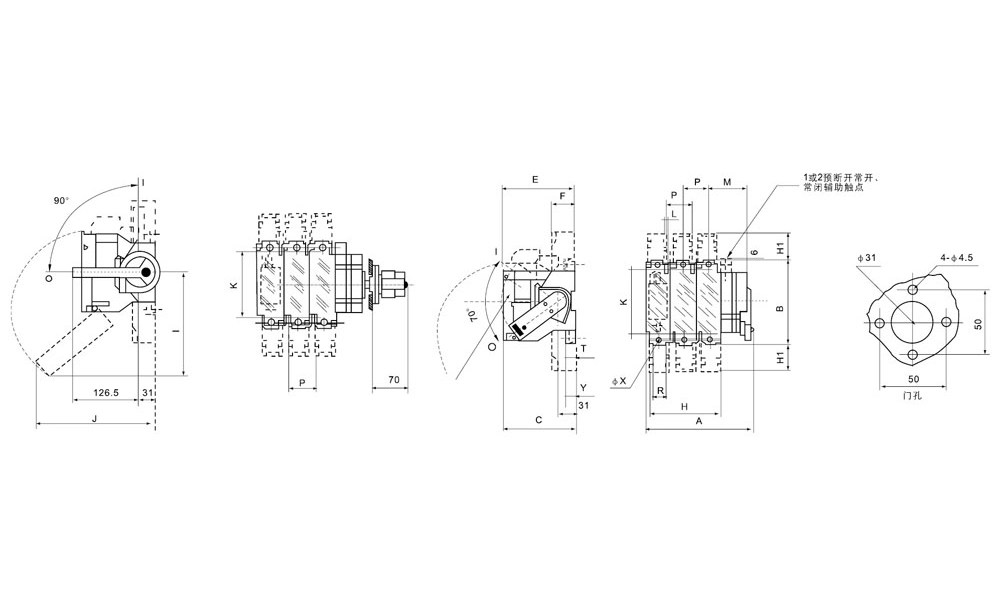

अगाडिको प्रकार
| टाइप गर्नुहोस् | फ्यूजको आकार | फ्रेम आकार र स्थापना आकार | ||||||||||||||||
| GLR-63～400A |
|
A | B | D | E | F | H | H1 | I | J | K | L | M | P | R | T | φX | Y |
| 63A/3 | ०～00C | 152 | 118 | २०–३० | 117 |
|
|
|
159 | 145 | 106 | 5.4 | 62.5 | 32 |
|
|
|
|
| ६३ए/४ | ०～00C | 184 | 118 | २०–३० | 117 |
|
|
|
159 | 145 | 106 | 5.4 | 62.5 | 32 |
|
|
|
|
| 160A/3 | ०.०० | 164 | 162 | २८–३० | 126 | 44 | 108 | 53 | 141 | 189 | 127 | 5.4 | 65 | 36 | 20 | 2.5 | 8.5 | 19.5 |
| 160A/4 | ०.०० | 200 | 162 | २८–३० | 126 | 44 | 144 | 53 | 141 | 189 | 127 | 5.4 | 65 | 36 | 20 | 2.5 | 8.5 | 19.5 |
| २५०/३ | 1 | 236 | 195 | २८–३० | 146 | 65 | 180 | 75 | 185 | 251 | 162 | 6.4 | 90.5 | 60 | 32 | 2.5 | 11 | 19.5 |
| 250/4 | 1 | 296 | 195 | २८–३० | 146 | 65 | 240 | 75 | 185 | 251 | 162 | 6.4 | 90.5 | 60 | 32 | 2.5 | 11 | 19.5 |
| ४००/३ | 2 | 278 | 205 | २८–३० | 149 | 65 | 192 | 75 | 200 | 260 | 172 | 6.4 | 121 | 66 | 50 | 3 | 11 | 20 |
| ४००/४ | 2 | 344 | 205 | २८–३० | 149 | 65 | 258 | 75 | 200 | 260 | 172 | 6.4 | 121 | 66 | 50 | 3 | 11 | 20 |

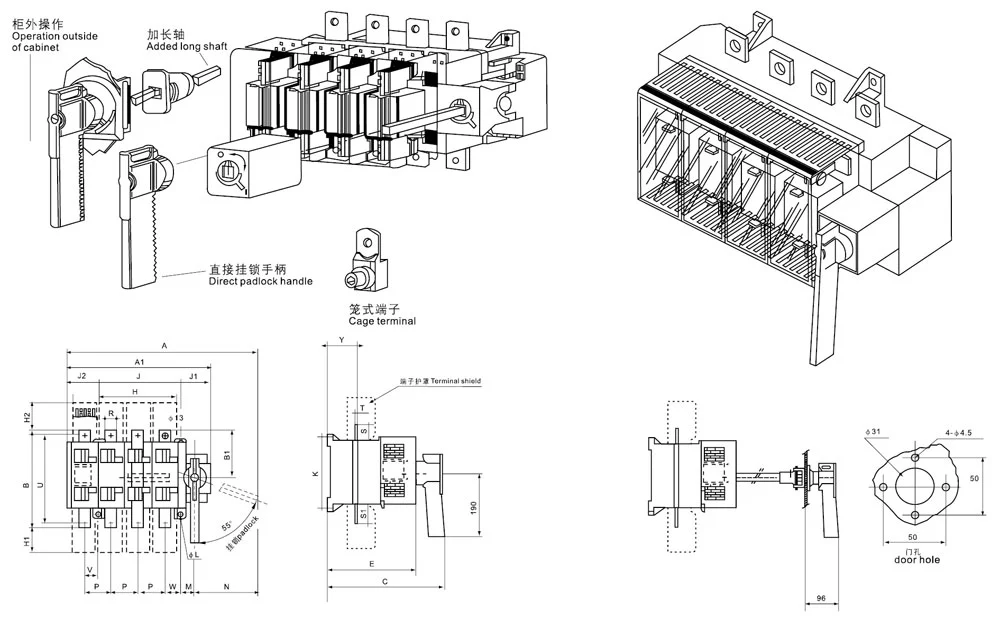

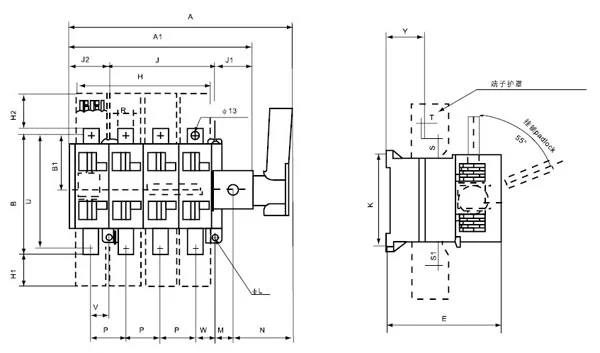

| टाइप गर्नुहोस् | फ्यूजको आकार | फ्रेम आकार र स्थापना आकार | ||||||||||||||||||||||||
| GLR-400～630A |
|
A | A1 | B | B1 | C | E | H | H1 | H2 | J | J2 | J1 | K | M | N | P | R | S | S1 | T | V | U | W | φL | Y |
| 400A/3 | 2 | 414 | 285 | 238 | 115 | 307 | 221 | 190 | 71 | 79 | 210 | 70 | 65 | 180 | 32.5 | 162 | 65 | 32 | 35 | 43 | 5 | 40.5 | 208 | 39.5 | 7 | 69 |
| 400A/4 | 2 | 474 | 345 | 238 | 115 | 307 | 221 | 255 | 71 | 79 | 210 | 70 | 65 | 180 | 32.5 | 162 | 65 | 32 | 35 | 43 | 5 | 24.5 | 208 | 39.5 | 7 | 69 |
| 630A/3 | 3 | 470 | 345 | 300 | 150 | 348 | 268 | 235 | 85 | 85 | 250 | 100 | 76 | 250 | 38.5 | 162 | 80 | 50 | 50 | 50 | 7 | 45.5 | 260 | 44.5 | 9 | 72 |
| 630A/4 | 3 | 550 | 425 | 300 | 150 | 348 | 268 | 315 | 85 | 85 | 250 | 100 | 76 | 250 | 38.5 | 162 | 80 | 50 | 50 | 50 | 7 | 34.5 | 260 | 445 | 9 | 72 |

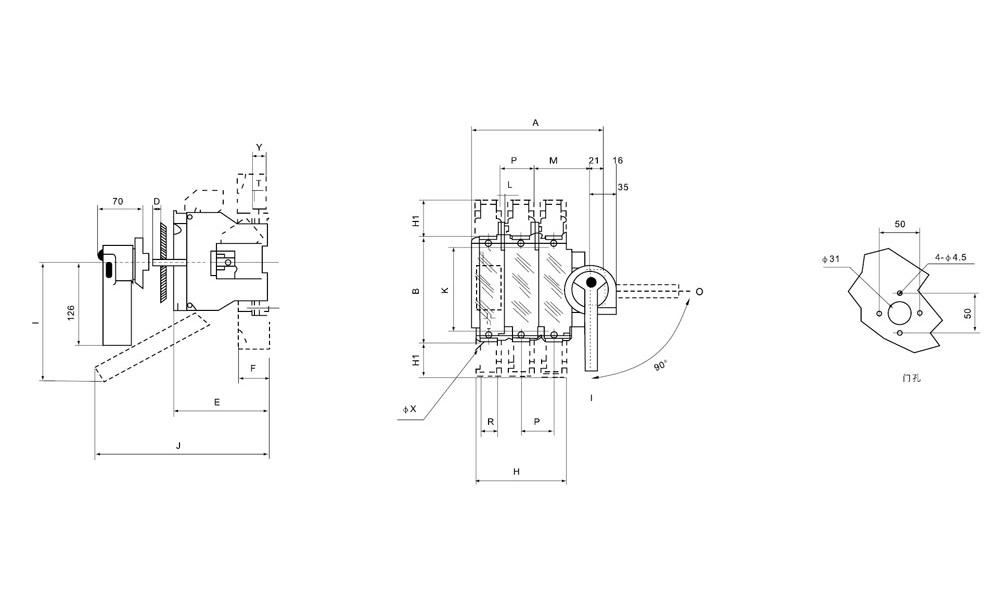

Aside प्रकार
| टाइप गर्नुहोस् | फ्यूजको आकार | फ्रेम आकार र स्थापना आकार | ||||||||||||||||
| GLR-63～400A |
|
A | B | C | E | F | H | H1 | I | J | K | L | M | P | R | T | φX | Y |
| 63A/3 | ०～00C | 133 | 118 | 134 | 126.5 |
|
116.5 |
|
159 | 145 | 106 | 5.4 | 36 | 32 |
|
|
|
|
| ६३ए/४ | ०～00C | 164 | 118 | 117 | 126.5 |
|
116.5 |
|
159 | 145 | 106 | 5.4 | 36 | 32 |
|
|
|
|
| 160A/3 | ०.०० | 150 | 162 | 173 | 126.5 | 44 | 108 | 53 | 141 | 189 | 127 | 5.4 | 38 | 36 | 20 | 2.5 | 8.5 | 19.5 |
| 160A/4 | ०.०० | 186 | 162 | 173 | 126.5 | 44 | 144 | 53 | 141 | 189 | 127 | 5.4 | 38 | 36 | 20 | 2.5 | 8.5 | 19.5 |
| २५०/३ | 1 | 253 | 195 | 173 | 146 | 65 | 180 | 75 | 185 | 251 | 162 | 6.4 | 81 | 60 | 32 | 2.5 | 11 | 19.5 |
| 250/4 | 1 | 313 | 195 | 173 | 146 | 65 | 240 | 75 | 185 | 251 | 162 | 6.4 | 81 | 60 | 32 | 2.5 | 11 | 19.5 |
| ४००/३ | 2 | 271 | 205 | 173 | 149 | 65 | 192 | 75 | 200 | 260 | 172 | 6.4 | 86 | 66 | 50 | 3 | 11 | 20 |
| ४००/४ | 2 | 337 | 205 | 173 | 149 | 65 | 250 | 75 | 200 | 260 | 172 | 6.4 | 86 | 66 | 50 | 3 | 11 | 20 |
| टाइप गर्नुहोस् | फ्यूजको आकार | फ्रेम आकार र स्थापना आकार | |||||||||||||||||||||||
| GLR-400～630A |
|
A | A1 | B | B1 | E | H | H1 | H2 | J | J2 | J1 | K | M | N | P | R | S | S1 | T | V | U | W | φL | Y |
| 400A/3 | 2 | 500 | 285 | 238 | 115 | 221 | 190 | 70 | 79 | 210 | 70 | 65 | 180 | 32.5 | 119 | 65 | 32 | 30 | 43 | 5 | 40.5 | 208 | 39.5 | 7 | 69 |
| 400A/4 | 2 | 560 | 345 | 238 | 115 | 221 | 255 | 70 | 79 | 210 | 70 | 65 | 180 | 32.5 | 119 | 65 | 32 | 30 | 43 | 5 | 24.5 | 208 | 39.5 | 7 | 69 |
| 630A/3 | 3 | 550 | 345 | 300 | 150 | 268 | 235 | 100 | 85 | 250 | 100 | 76 | 250 | 38.5 | 119 | 80 | 50 | 50 | 50 | 7 | 45.5 | 260 | 44.5 | 9 | 72 |
| 630A/4 | 3 | 630 | 425 | 300 | 150 | 268 | 315 | 100 | 85 | 250 | 100 | 76 | 250 | 38.5 | 119 | 80 | 50 | 50 | 50 | 7 | 34.5 | 260 | 445 | 9 | 72 |
1. सामान्य सेवामा राख्नु अघि, 480 भोल्ट 3 चरण 400 amp फ्यूज डिस्कनेक्ट स्विच ठाडो स्थिति मा माउन्ट हुनुपर्छ र कभर प्लेट हटाउनु पर्छ।
2. उचित सर्ट सर्किट ब्रेकिङ क्षमता र वर्तमान सीमित प्रदर्शन सुनिश्चित गर्न, 480 भोल्ट 3 चरण 400 amp फ्यूज डिस्कनेक्ट स्विच सही रेटिंग को फ्यूज संग फिट हुनुपर्छ।
3. फ्यूज लिङ्क प्रतिस्थापन गर्दा, लोड सर्किट पहिले विच्छेदन र विच्छेदन स्विच कभर खोल्न वा हटाइनुपर्छ। त्यसपछि रिटेनिङ प्लेटको मुनि रहेको वसन्त क्लिपलाई बिस्तारै थिचेर फ्यूज निकाल्न सकिन्छ। नयाँ फ्यूजलाई गाईड स्लटको साथमा तल स्लाइड गरेर स्थापना गरिएको छ।
4. यद्यपि आर्क चेम्बर माथिल्लो सकेटबाट सजिलै घुसाउन वा फिर्ता लिन सकिन्छ, अनावश्यक हटाउनबाट जोगिनु पर्छ। स्थापनाको समयमा, यसलाई सावधानीपूर्वक ह्यान्डल गर्नुपर्छ र यसलाई पूर्ण रूपमा बस्न नसकेसम्म बिस्तारै सम्मिलित गर्नुपर्छ।
5. 480 भोल्ट 3 फेज 400 amp फ्यूज डिस्कनेक्ट स्विचको सम्पर्कहरू राम्रो अवस्थामा राख्न, धुलो, तेल, वा अन्य निक्षेपहरूको नियमित निरीक्षण र सफाई आवश्यक छ। थप रूपमा, सुचारु सञ्चालन कायम राख्न र सेवा जीवन विस्तार गर्न सञ्चालन संयन्त्रको गतिशील भागहरूमा आवधिक रूपमा स्नेहन लागू गरिनुपर्छ।
