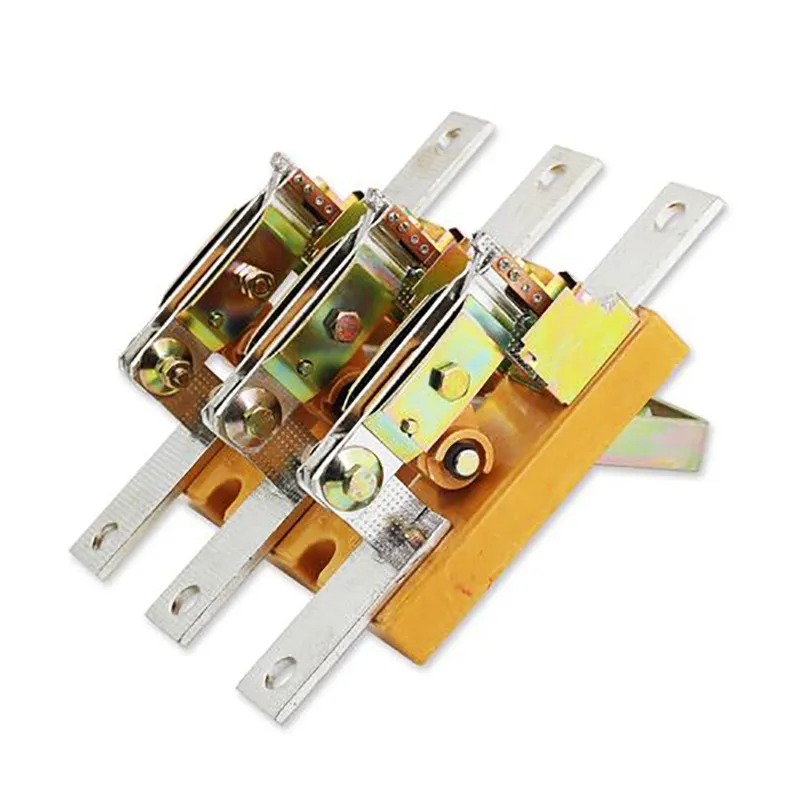

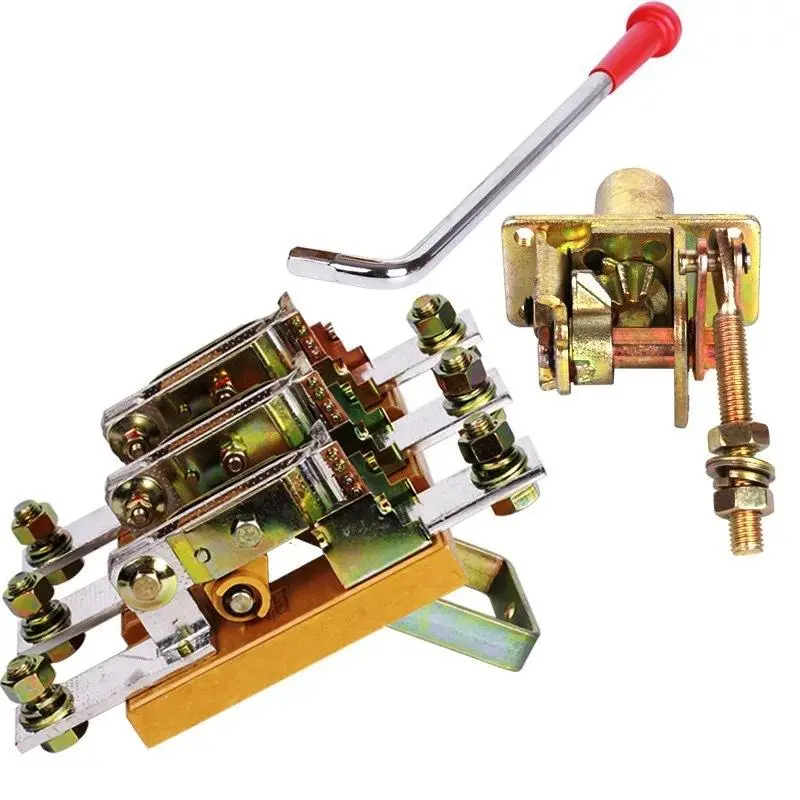

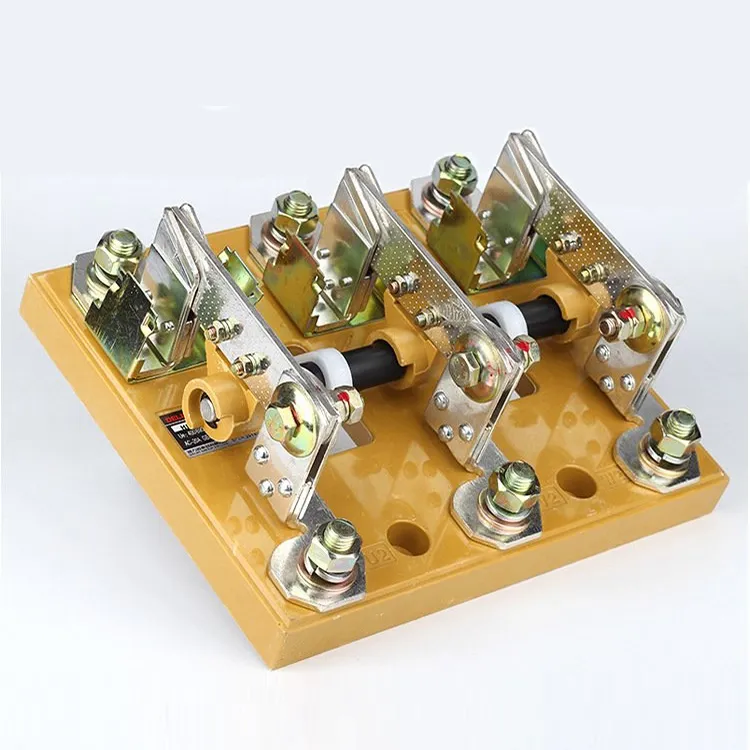

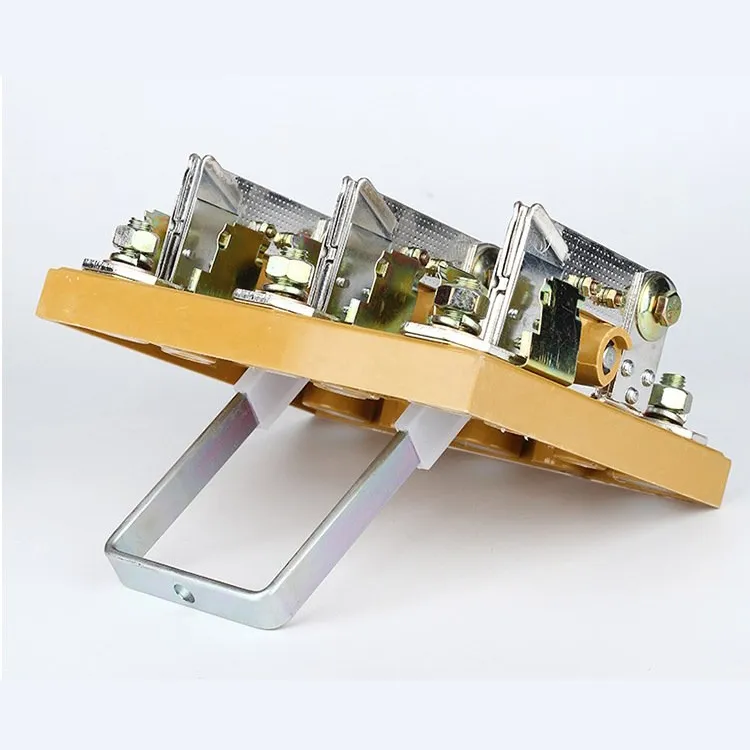

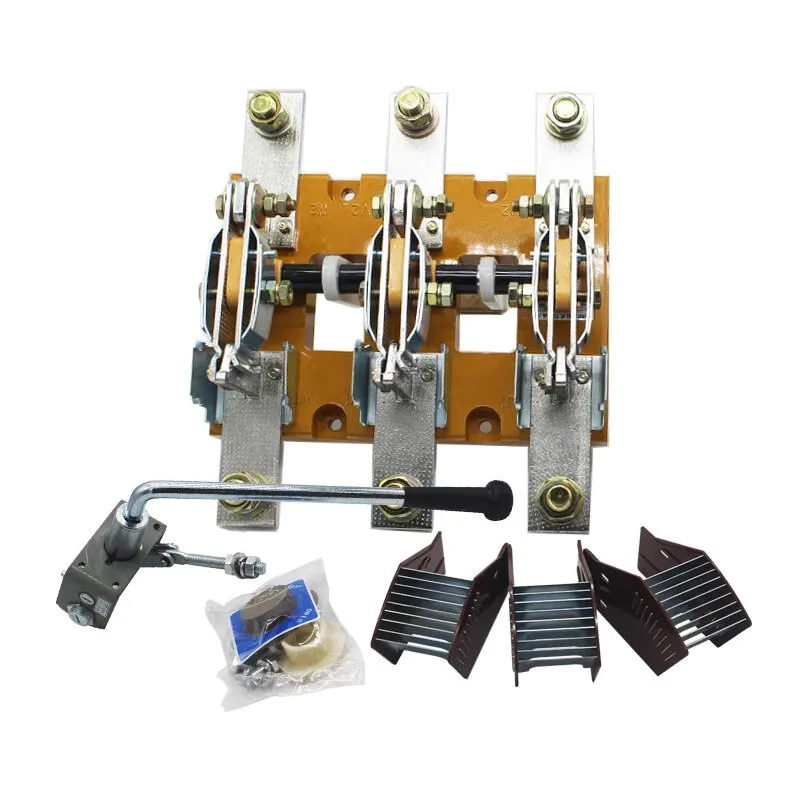

इलेक्ट्रिकल क्याबिनेट ८०० एम्प ३ फेज डिस्कनेक्ट स्विच

भरपर्दो बिजुली क्याबिनेट 800 amp 3 चरण विच्छेदन स्विच उत्पादन गर्न, Wenzhou XiFa इलेक्ट्रिक पावर उपकरण कं, Ltd ले लामो सेवा जीवन सुनिश्चित गर्न उच्च गुणस्तरको तामा सम्पर्कहरू र बलियो आवास अपनाउछ। यस बीचमा, प्रत्येक विद्युतीय क्याबिनेट 800 amp 3 चरण विच्छेदन स्विचमा एक कम्प्याक्ट र सरल डिजाइन छ जुन दृश्यमा स्पष्ट विच्छेदन बिन्दु प्रदान गर्न मात्र होइन तर प्यानल वा भित्ता माउन्टको लागि पनि उपयुक्त हुन्छ। यस बीचमा, छिटो ढुवानी अघि कारखाना परीक्षणहरू गुजर्न प्रत्येक विद्युतीय क्याबिनेट 800 amp 3 चरण विच्छेदन स्विच आवश्यक छ।

सोधपुछ पठाउनुहोस्

उत्पादन विवरण

एक 800 amp 3 चरण विच्छेदन स्विच मुख्य रूपमा पावर स्रोतहरू अलग गर्न, स्विच अपरेसनहरू प्रदर्शन गर्न, र कम वर्तमान सर्किटहरू जडान वा विच्छेदन गर्न प्रयोग गरिने उपकरण हो। यसमा चाप निभाउने क्षमता छैन। खुला स्थानमा हुँदा, सम्पर्कहरूले स्पष्ट रूपमा देखिने ब्रेकको साथ निर्दिष्ट इन्सुलेशन दूरी कायम राख्छन्; जब बन्द स्थितिमा, स्विचले सामान्य अपरेटिङ करन्ट बोक्नका साथै असामान्य अवस्थाहरू, जस्तै सर्ट सर्किट करन्ट, समयको परिभाषित अवधिको लागि सहन सक्षम हुन्छ।

धेरै जसो अवस्थामा, 800 amp 3 चरण विच्छेदन स्विच कम भोल्टेज आइसोलेटरको रूपमा लागू गरिन्छ, यसको मतलब तिनीहरू 1 kV भन्दा कम भोल्टेजहरूको लागि मूल्याङ्कन गरिन्छ। यद्यपि तिनीहरूको सञ्चालन सिद्धान्त र निर्माण अपेक्षाकृत सरल छन्, तिनीहरू ठूलो मात्रामा उत्पादन हुन्छन्, र तिनीहरूको विश्वसनीयता महत्वपूर्ण छ। फलस्वरूप, तिनीहरूले सबस्टेशनहरू र पावर प्लान्टहरूको डिजाइन, निर्माण, र सुरक्षित सञ्चालनमा महत्त्वपूर्ण भूमिका खेल्छन्।

800 amp 3 चरण विच्छेदन स्विचको परिभाषित विशेषता यो हो कि यसले लोड करेन्टलाई अवरोध गर्न सक्दैन; यो केवल खोल्न वा बन्द गर्न सकिन्छ जब सर्किट वर्तमान मुक्त छ। 800 amp 3 चरण विच्छेदन स्विचको विशिष्ट सन्दर्भहरूले तिनीहरूका कार्यहरू, सुविधाहरू, वर्गीकरणहरू, अनुप्रयोगहरू, एन्टी-मिसपरेसन सुधारहरू, मर्मत अभ्यासहरू, र सामान्य मुद्दाहरू समावेश गर्दछ।

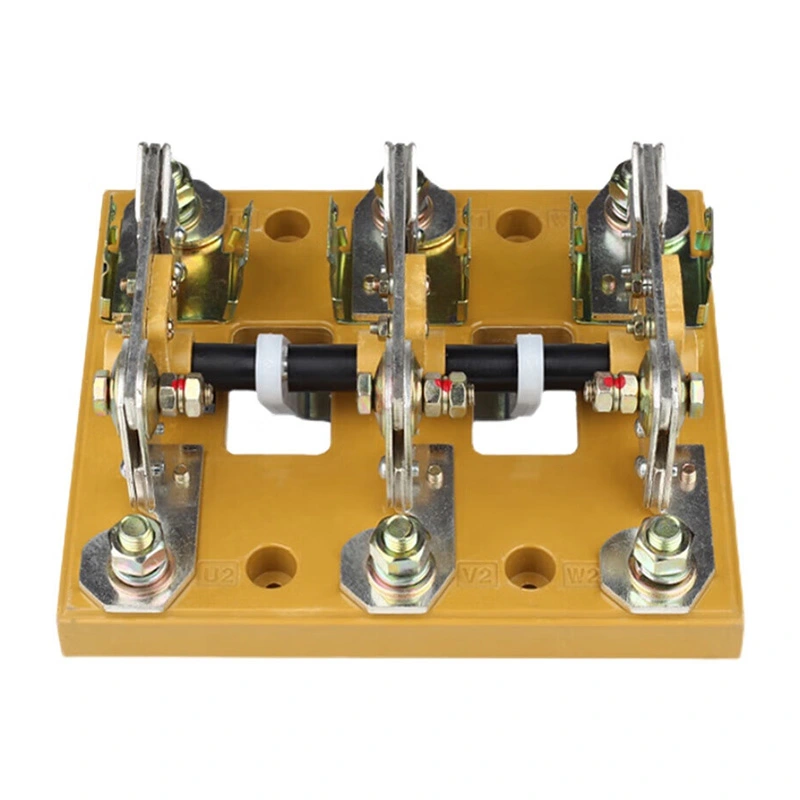

Electrical Cabinet 800 Amp 3 Phase Disconnect Switch

उत्पादन मापदण्ड:

lth (A)	125A	160A	200A	250A	३१५ ए	400A	500A	630A	1000A	1250A	1600A	2000A	2500A	3150A	4000A
Ui(V)	750	750	750	750	1000	1000	1000	1000	1000	1000	1000	1000	1000	1000	1000
डाइलेक्ट्रिक बल (V)	5000	5000	5000	5000	8000	8000	8000	8000	10000	10000	10000	10000	10000	10000	10000
Uimp (KV)	8	8	8	8	12	12	12	12	12	12	12	12	12	12	12
कार्यरत वर्तमान le(A)
400V AC21B	125	160	200	250	315	400	500	630	1000	1250	1600	2000	2500	3150	4000
400V AC22B	125	160	200	250	315	400	500	630	1000	1250	1600	2000	2500	2500	2500
400V AC23B	125	160	200	250	315	340	425	500	800	1000	1250	1250	1250	1250	1250
750V AC21B	125	160	160	200	315	400	400	500	1000	1000	1600	2000	2500	3150	4000
750V AC22B	125	160	160	160	315	315	315	315	800	800	800	2000	2000	2000	2000
750V AC23B	80	80	100	125	125	125	125	125	400	400	500	1000	1000	1000	1000
220V DC21	125	160	200	250	315	400	500	630
220V DC22	125	160	200	250	315	400	400	500
220V DC23	125	125	160	200
440V DC21	100	125	160	200	315	400	400	500
440V DC22	100	125	160	200	315	400	400	500
440V DC23	100	125	160	200
मोटर पावर (KW)
400V	63	80	100	132	160	220	280	315	560	560	560	710	710	710	710
750V	75	75	90	110	185	185	185	185	475	475	475	750	750	750	750
lcw (KA Rms, 0.1S/1.0S)	२०/१०	२०/१०	३०/१२	३०/१२	४५/२०	४५/२०	५०/२५	५०/२५	९०/५०	९०/५०	९०/५०	९०/५०	९०/५०	९०/५०	९०/५०
बनाउने र तोड्ने क्षमता
lcn(A Rms) AC23B 400V	1250	1250	2000	2000	3150	4000	4000	4000	10000	10000	10000	10000	10000	10000	10000
lcm(A Rms) AC23B 400V	1000	1000	1600	1600	2500	3200	3200	3200	8000	8000	8000	8000	8000	8000	8000
lcm (KA शिखर मूल्य)	12	12	17	17	30	30	40	40	70	70	70	70	70	70	70
यान्त्रिक जीवन (समय)	10000	10000	10000	10000	5500	5500	5500	5500	4000	4000	3000	2500	2500	2500	2500
विद्युतीय जीवन (समय)
Ue=660V रेटेड वर्तमान le
COS∮＝0.95 AC21B	1500	1500	1500	1500	750	750	750	750	600	600	450	400	400	350	350
COS∮＝0.65 AC22B	1000	1000	1000	1000	500	500	500	500	400	400	300	200	200	200	200
COS∮＝0.35 AC23B	500	500	500	500	250	250	250	250	200	200	150	100	100	100	100
वजन (किग्रा)
3 पोल	1	1	2	2	3.5	3.5	4	4	10.5	10.5	16	31	31	42	90
4 पोलहरू	1.5	1.5	2.5	2.5	4	4	4.5	4.5	13	13	20	40	40	49	102
अपरेटिङ टर्क (Nm)	6.5	6.5	10	10	14.5	14.5	14.5	14.5	27	27	27	60	60	60	110

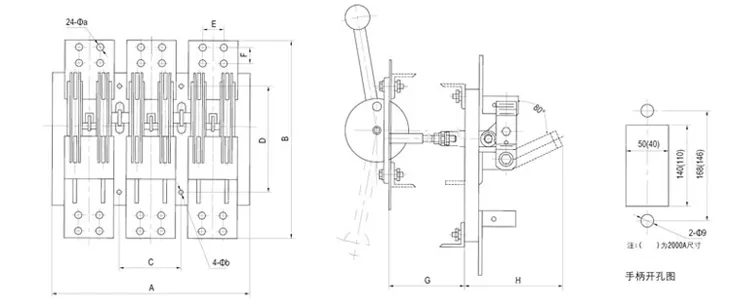

Electrical Cabinet 800 Amp 3 Phase Disconnect Switch

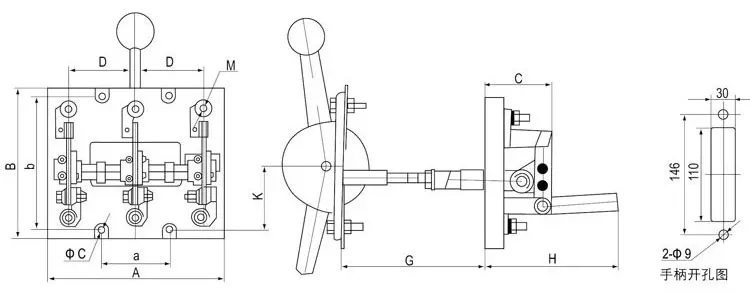

टाइप गर्नुहोस्		फ्रेम साइज (मिमी)						स्थापना आकार (मिमी)
टाइप गर्नुहोस्		A	B	C	C1	D	G	a	b	Φc	H	K	M
HD13-100	३पी	210	190	80	160	80	250	80	160	Φ7	90	82	M8
HD13-100	४पी	290	190	80	160	80	250	160	160	Φ7	90	82	M8
HD13-200	३पी	210	190	80	160	80	250	80	160	Φ7	90	82	M8
HD13-200	४पी	290	190	80	160	80	250	160	160	Φ7	90	82	M8
HD13-400	३पी	240	205	92	180	90	250	90	160	Φ7	88	82	M12
HD13-400	४पी	330	205	92	180	90	250	180	160	Φ7	88	82	M12
HD13-600	३पी	270	300	100	188	100	250	100	160	Φ९	88	82	M16
HD13-600	४पी	370	300	100	188	100	250	200	160	Φ९	88	82	M16
HD13-1000	३पी	325	315	116	226	120	250	120	160	Φ९	85	78	2-M12
HD13-1000	४पी	450	315	116	226	120	250	240	160	Φ९	85	78	2-M12
HD13-1500	३पी	360	355	125	238	130	250	130	160	Φ११	85	78	4-M12
HD13-1500	४पी	490	355	125	238	130	250	260	160	Φ११	85	78	4-M12
HD13-2000	३पी	360	355	125	238	130	250	130	160	Φ११	85	78	4-M12
HD13-2000	४पी	490	355	125	238	130	250	260	160	Φ११	85	78	4-M12

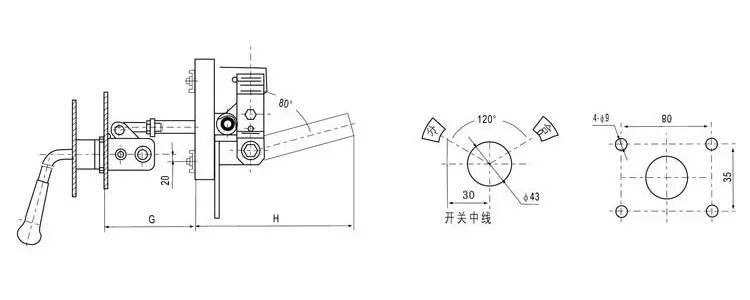

टाइप गर्नुहोस्	A	B	C	D	E	F	H	FA	Φb	G
HD13-2000	520	350	170	180	48	36	277.5	12	9	250
HD13-3000	600	390	200	180	60	40	233	16	11	250

उत्पादन FAQ:

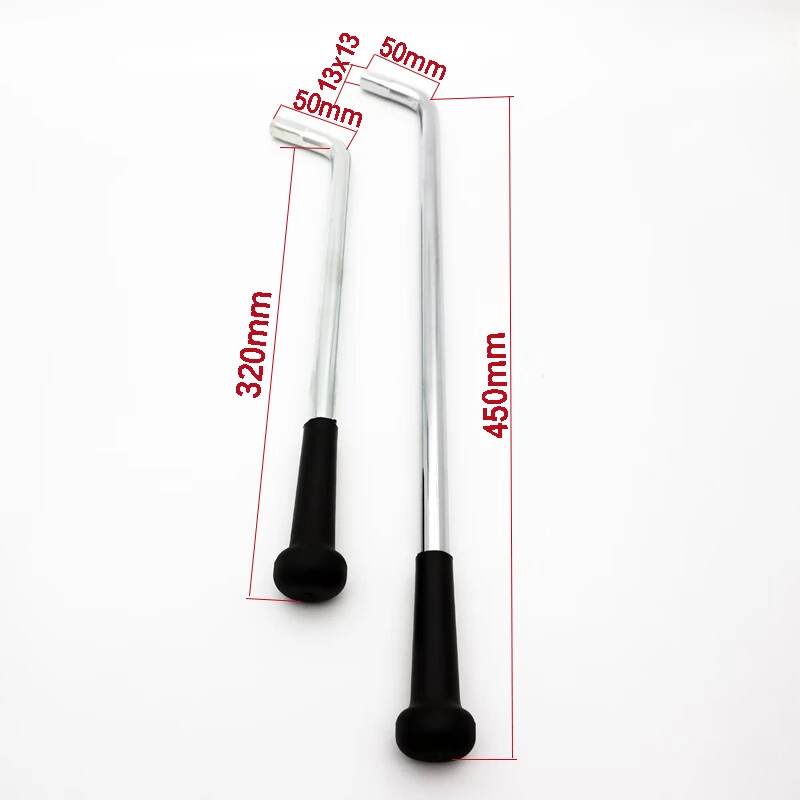

प्रश्न: मैले विभिन्न ह्यान्डल प्रकारहरू (रोटरी बनाम लीभर) बीच कसरी छनौट गर्ने?

A: रोटरी ह्यान्डलहरू: कम्प्याक्ट, प्रायः मोटर नियन्त्रण केन्द्रहरू वा टाइट स्पेसहरूमा प्रयोग गरिन्छ।

लीभर ह्यान्डलहरू: ठूला र अधिक देखिने, रुचाइन्छ जब खुला/अफको स्पष्ट संकेत आवश्यक हुन्छ।

छनौट ठाउँ, सुरक्षा दृश्यता, र अपरेटर प्राथमिकता मा निर्भर गर्दछ।

Q: 800 amp 3 चरण विच्छेद स्विच कुनै पनि अभिमुखीकरण मा माउन्ट गर्न सकिन्छ?

A: सामान्यतया, सुरक्षा र कोड आवश्यकताहरू पूरा गर्न 800 amp 3 चरण विच्छेदन स्विच ठाडो रूपमा माउन्ट गर्नुपर्छ। केही डिजाइनहरूले लचिलोपनलाई अनुमति दिन्छ, तर सधैं निर्माताका निर्देशनहरू र स्थानीय विद्युतीय कोडहरू पालना गर्नुहोस्।

Q: के 800 amp 3 चरण विच्छेदन स्विचले लकआउट/ट्यागआउट (LOTO) प्रक्रियाहरूलाई समर्थन गर्दछ?

A: हो, 800 amp 3 चरण विच्छेदन स्विच समावेश गर्दछ, धेरै मोडेलहरू OSHA लकआउट/ट्यागआउट सुरक्षा आवश्यकताहरूको अनुपालन सुनिश्चित गर्न प्याडलक गर्न मिल्ने ह्यान्डलहरूसँग सुसज्जित छन्। यसले प्राविधिकहरूलाई आकस्मिक पुन: सक्रियताको जोखिम बिना उपकरणहरू सुरक्षित रूपमा सेवा गर्न अनुमति दिन्छ।

हट ट्यागहरू: ८०० एम्प डिस्कनेक्ट स्विच, इलेक्ट्रिकल क्याबिनेट डिस्कनेक्ट स्विच, ३ फेज डिस्कनेक्ट स्विच
