A भ्याकुम सर्किट ब्रेकर (VCB)मध्यम-भोल्टेज पावर प्रणालीहरूमा सबैभन्दा भरपर्दो र व्यापक रूपमा प्रयोग हुने स्विचिङ उपकरणहरू मध्ये एक हो। भ्याकुमलाई चाप निभाउने माध्यमको रूपमा प्रयोग गरेर, VCB ले उच्च इन्सुलेशन प्रदर्शन, लामो सेवा जीवन, न्यूनतम मर्मत, र उत्कृष्ट पर्यावरण अनुकूलता।
यस गहिरो गाइडमा, हामी व्याख्या गर्नेछौंभ्याकुम सर्किट ब्रेकर के हो, यसले कसरी काम गर्छ, यसकोप्रमुख घटकहरू, अन्य सर्किट ब्रेकरहरू भन्दा फाइदाहरू, रसामान्य अनुप्रयोगहरू। यो लेख इन्जिनियरहरूलाई मद्दत गर्न डिजाइन गरिएको हो, EPC ठेकेदारहरू, र पावर प्रणाली निर्णय-निर्माताहरूले स्पष्ट रूपमा बुझ्छन् किन VCBs आधुनिक विद्युतीय नेटवर्कहरूमा रुचाइएको छनोट भएको छ।

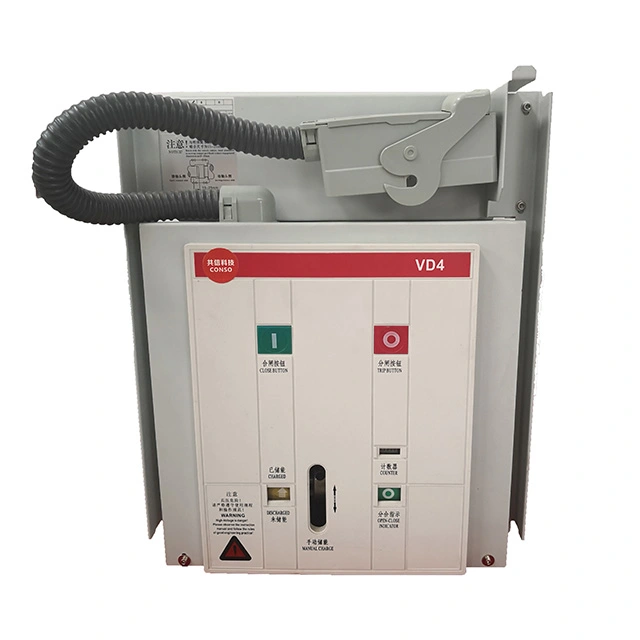

A भ्याकुम सर्किट ब्रेकर (VCB)एक प्रकारको विद्युतीय स्विचगियर हो जुन विद्युतीय सर्किटहरूलाई अवरोध गरेर जोगाउन डिजाइन गरिएको हो सामान्य र गल्ती अवस्थामा वर्तमान प्रवाह। तेल वा ग्यास सर्किट ब्रेकरहरूको विपरीत, एक VCB ले प्रयोग गर्दछउच्च वैक्यूम वातावरणचाप शमन माध्यमको रूपमा।
जब ब्रेकर भित्रका सम्पर्कहरू अलग हुन्छन्, उत्पन्न हुने विद्युतीय चाप ionizable को अनुपस्थितिको कारण भ्याकुममा छिट्टै निभिन्छ। कणहरू। यसले भ्याकुम सर्किट ब्रेकरहरूलाई मध्यम-भोल्टेज दायराहरूको लागि अत्यन्त कुशल र सुरक्षित बनाउँछ, सामान्यतया३.३ kV देखि ३६ kV सम्म.
भ्याकुम सर्किट ब्रेकर को काम को सिद्धान्त मा आधारित छवैक्यूममा डाइलेक्ट्रिक शक्तिको द्रुत रिकभरी। जब गल्ती हुन्छ, ब्रेकर मेकानिजमले सिल गरिएको भ्याकुम अवरोधक भित्र सम्पर्कहरूलाई अलग गर्दछ।
यो कुशल चाप विलुप्तता कारण हो कि भ्याकुम सर्किट ब्रेकरहरूको लागि चिनिन्छउच्च तोड्ने क्षमतारलामो विद्युत सहनशीलता.
| कम्पोनेन्ट | कार्य |
|---|---|
| भ्याकुम अवरोधक | चाप निभाउँछ र वर्तमान प्रवाह अवरोध गर्दछ |
| स्थिर र सार्ने सम्पर्कहरू | विद्युतीय प्रवाह सञ्चालन र अवरोध गर्नुहोस् |
| सञ्चालन संयन्त्र | सम्पर्कहरू खोल्न र बन्द गर्न मेकानिकल ऊर्जा प्रदान गर्दछ |
| इन्सुलेट एन्क्लोजर | बिजुली अलगाव र सुरक्षा सुनिश्चित गर्दछ |
| नियन्त्रण सर्किट | ट्रिपिङ, क्लोजिङ, र संरक्षण तर्क प्रबन्ध गर्दछ |
परम्परागत प्रविधिहरूको तुलनामा, भ्याकुम सर्किट ब्रेकरहरूले प्रदर्शनको लागि सन्तुलित समाधान प्रदान गर्दछ, स्थिरता, र जीवनचक्र लागत।
| सुविधा | VCB | SF₆ CB | तेल CB |
|---|---|---|---|
| आर्क मध्यम | भ्याकुम | SF₆ ग्यास | तेल |
| मर्मतसम्भार | धेरै कम | मध्यम | उच्च |
| वातावरणीय प्रभाव | पर्यावरण मैत्री | उच्च (ग्रीनहाउस ग्यास) | प्रदूषण जोखिम |
| सामान्य भोल्टेज | 36 kV सम्म | 800 kV सम्म | 33 kV सम्म |
भ्याकुम सर्किट ब्रेकरहरू व्यापक रूपमा प्रयोग गरिन्छ:
निर्माताहरूले मन पराउँछन्XiFaभेट्न डिजाइन भ्याकुम सर्किट ब्रेकर समाधान प्रदान गर्नुहोस् अन्तर्राष्ट्रिय मापदण्ड र विविध आवेदन आवश्यकताहरू।
VCB चयन गर्दा, निम्न कारकहरूलाई विचार गर्नुहोस्:
भ्याकुम सर्किट ब्रेकरहरूको सबैभन्दा ठूलो फाइदा भनेको तिनीहरूको होकम मर्मत माग। प्रतिस्थापन गर्न कुनै तेल वा ग्यास नभएकोले, नियमित निरीक्षणहरू मुख्यतया मेकानिकल भागहरू र नियन्त्रण सर्किटहरूमा केन्द्रित हुन्छन्।
सामान्य परिचालन अवस्थाहरूमा, एक VCB ले सेवा जीवन प्राप्त गर्न सक्छ20-30 वर्ष.
भ्याकुमले उत्कृष्ट डाइलेक्ट्रिक शक्ति र द्रुत चाप विलुप्तता प्रदान गर्दछ, सुरक्षित र भरपर्दो अवरोध सुनिश्चित गर्दै।
हो। VCBs ले तेल वा SF₆ ग्यास प्रयोग गर्दैन, तिनीहरूलाई सबैभन्दा पर्यावरण-मैत्री सर्किट ब्रेकर प्रविधिहरू मध्ये एक बनाउँछ।
भ्याकुम सर्किट ब्रेकरहरू मुख्यतया 36 kV सम्मको मध्यम-भोल्टेज प्रणालीहरूमा प्रयोग गरिन्छ।
सामान्यतया, VCB लाई न्यूनतम मर्मत आवश्यक पर्दछ, प्रत्येक केही वर्षमा आवधिक निरीक्षणको साथ।
यदि तपाइँ भरपर्दो, कुशल, र वातावरणीय रूपमा जिम्मेवार भ्याकुम सर्किट ब्रेकर समाधानहरू खोज्दै हुनुहुन्छ भने,XiFaआधुनिक पावर प्रणाली अनुरूप उत्पादनहरु को एक विस्तृत श्रृंखला प्रदान गर्दछ। स्वतन्त्र महसुस गर्नुहोस्हामीलाई सम्पर्क गर्नुहोस्तपाईंको परियोजनाको लागि विशेषज्ञ समर्थन, प्राविधिक मार्गदर्शन, र अनुकूलित समाधानहरू प्राप्त गर्न।
