1. थ्री फेज तेलमा डुबेका ट्रान्सफर्मरहरू या त प्राकृतिक कूलिङ वा जबर्जस्ती हावा कूलिङ प्रणालीहरूसँग उपलब्ध छन्। दुबै अवस्थामा, इन्सुलेट तेलले गर्मी स्थानान्तरण र तापमान नियन्त्रणमा महत्त्वपूर्ण भूमिका खेल्छ। भरपर्दो सञ्चालन र प्रभावकारी तातो अपव्यय सुनिश्चित गर्न, उच्च ग्रेड इन्सुलेट तेल र भरपर्दो शीतलन उपकरणहरू निर्माण प्रक्रियामा सावधानीपूर्वक चयन गरिन्छ।
2. 630 kva थ्री फेज तेल इमर्स्ड ट्रान्सफर्मरको विन्डिङहरू सामान्यतया ल्यामिनेटेड सिलिकन स्टिल कोर र बहु-तह इन्सुलेशन संरचनाहरूसँग डिजाइन गरिन्छ। यो सामान्यतया मेकानिकल स्थिरता र विद्युतीय कार्यसम्पादन दुवै सुधार गर्न उन्नत स्वचालित स्ट्याकिंग र वेल्डिङ प्रविधिहरू प्रयोग गर्न प्रयोग गरिन्छ। कोर र संरचनात्मक कम्पोनेन्टहरू उच्च गुणस्तरको कोल्ड रोल्ड स्टिल सामग्रीबाट बनाइएका छन् जसको स्थायित्व र परिचालन विश्वसनीयता बढ्छ।
3. थर्मल कार्यसम्पादन र परिचालन सुरक्षामा सुधार गर्न उच्च चालकता तामा कन्डक्टरहरू सामान्यतया 630 kva थ्री फेज तेल इमर्स्ड ट्रान्सफर्मर वाइन्डिङको निर्माणका लागि प्रयोग गरिन्छ। यसबाहेक, यसले कुल मूल्यको लगभग 40% देखि 65% बजेट घटाउन सक्छ, यदि 630 kva थ्री फेज इमर्स्ड तेल कन्डक्टरहरू इमर्स्ड ट्रान्सफर्मर थ्री फेजको विन्डिङहरू अपनाएमा। अर्कोतर्फ, इन्सुलेशन प्रणालीमा मुख्यतया ट्रान्सफर्मरको तेलमा डुबेको तेल इन्प्रेग्नेटेड इन्सुलेट पेपर हुन्छ। सबै इन्सुलेशन सामग्रीहरू IEC 60076 मापदण्डहरूको सान्दर्भिक आवश्यकताहरू अनुसार चयन र परीक्षण गरिन्छ।
4. प्राकृतिक कूलिङ, जबरजस्ती हावा कूलिङ, र जबरजस्ती तेल हावा कूलिङ प्रणालीहरू सहित तीन चरणको तेलमा डुबेका ट्रान्सफर्मरहरूमा धेरै कूलिङ विधिहरू लागू गर्न सकिन्छ। मूल्याङ्कन गरिएको क्षमता र अनुप्रयोग आवश्यकताहरूको आधारमा, तीन चरणको तेल डुबेका ट्रान्सफर्मरहरू व्यक्तिगत रूपमा, समानान्तरमा वा एकीकृत शीतलन व्यवस्थाको भागको रूपमा सञ्चालन गर्न सक्छन्।
5. तीन चरणको तेल डुबेका ट्रान्सफर्मरहरूको विन्डिङहरू सामान्यतया ठाडो वा तेर्सो कन्फिगरेसनहरूमा स्थापना गरिन्छ, संरचनात्मक डिजाइन र उपकरणको परिचालन आवश्यकताहरूमा निर्भर गर्दछ। यद्यपि, 630 kva थ्री फेज तेलले डुबेको ट्रान्सफर्मरहरू तातो अपव्यय र सर्ट सर्किट प्रतिरोध क्षमतामा राम्रो कार्यसम्पादन हासिल गर्नको लागि भर्टिकल व्यवस्था अपनाउने गर्दछ।
|
उत्पादनको नाम |

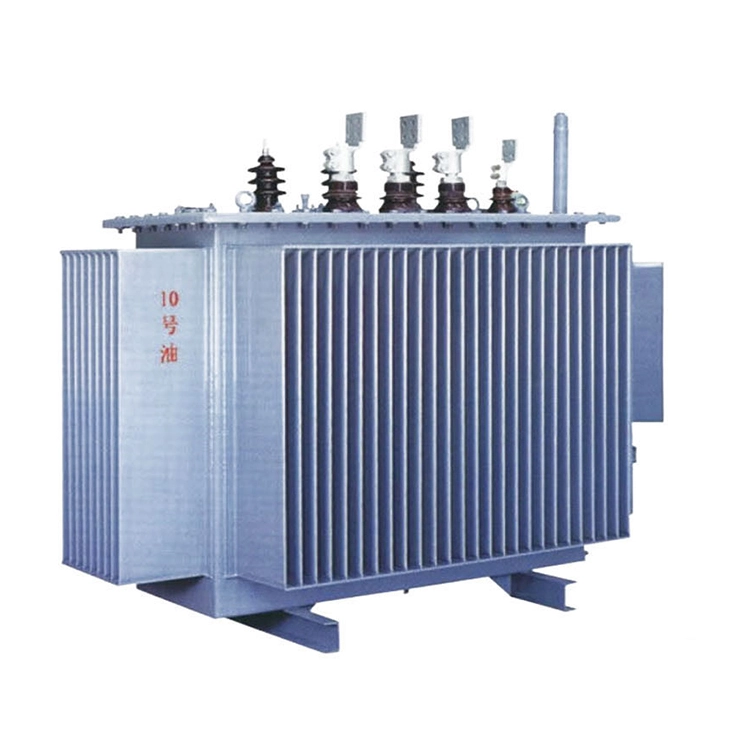

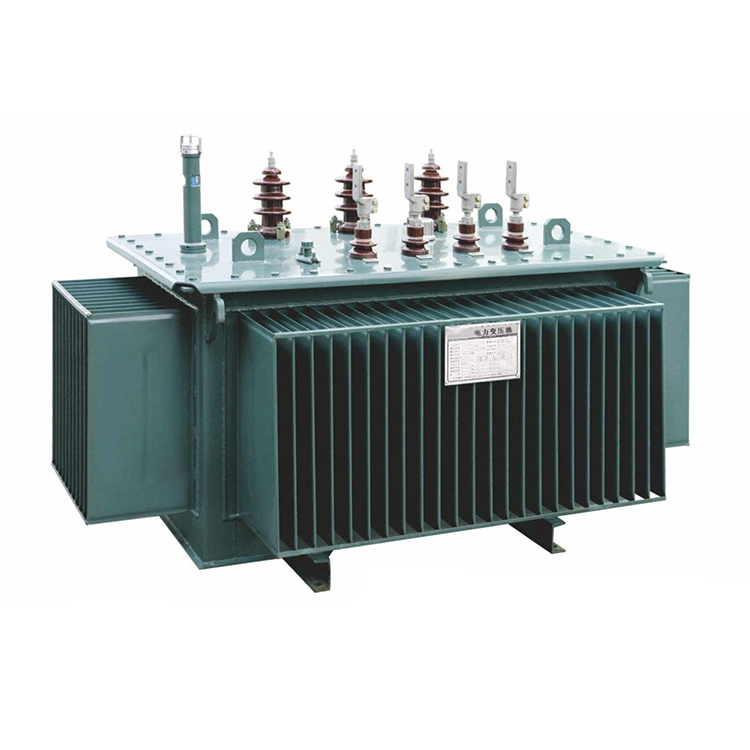

630 kva तीन चरणको तेल डुबे ट्रान्सफर्मर |
|
|
भेक्टर समूह |
Dyn11 |
|
|
चरण संख्या |
तीन चरण |
|
|
परिवर्तक ट्याप गर्नुहोस् |
टाइप गर्नुहोस् |
OLTC वा DETC |
|
दायरा |
पाँच चरणहरू, प्रत्येक चरण 2.5% को लागि |
|
|
लोड हानि छैन |
1200 W±15% वा कम |
|
|
लोड हानि (75 ℃ मा) |
6200 W±15% वा कम |
|
|
प्रतिबाधा |
४%±१०% |
|
|
तापक्रम वृद्धि |
तेल शीर्ष:≤60 K; घुमाउरो औसत: ≤65 K |
|
|
ट्यांक प्रकार |
हर्मेटिक रूपमा सील गरिएको / संरक्षक प्रकार |
|
1.630 kva थ्री फेज तेल इमर्स्ड ट्रान्सफर्मरहरू 50 Hz को फ्रिक्वेन्सी र 35 kV सम्मको रेटेड भोल्टेजहरू भएका AC पावर प्रणालीहरूको लागि उपयुक्त छन्। तिनीहरू मुख्यतया भोल्टेज रूपान्तरणको लागि र विद्युतीय प्रणालीहरूमा नियन्त्रण सर्किटहरूको लागि शक्ति स्रोतको रूपमा प्रयोग गरिन्छ।
2.630 kva थ्री फेज तेल इमर्स्ड ट्रान्सफर्मरहरू शहरी र ग्रामीण पावर नेटवर्कहरू, औद्योगिक सुविधाहरू, खानी उद्यमहरू, साथै महत्वपूर्ण पूर्वाधार र प्रमुख इन्जिनियरिङ परियोजनाहरूमा व्यापक रूपमा लागू हुन्छन्। पूर्ण लोड सञ्चालनको क्रममा, 630 kva थ्री फेज तेल इमर्स गरिएको ट्रान्सफर्मरको तापक्रम वृद्धि निर्माताद्वारा तोकिएको अनुमतियोग्य सीमाभित्र रहनुपर्छ।
3. कठोर वातावरणीय अवस्थामा सञ्चालन गर्ने ट्रान्सफर्मरहरूको लागि, इन्सुलेशन क्षतिबाट बच्न र परिचालन सुरक्षा सुनिश्चित गर्न वर्षा, हिउँ वा गम्भीर मौसममा मर्मत गर्नु हुँदैन।
4.630 kva थ्री फेज तेलमा डुबेका ट्रान्सफर्मरहरू मानक अनुप्रयोगहरूको लागि +50°C माथिको वातावरणमा सञ्चालन गर्नु हुँदैन, र -60°C भन्दा कम सञ्चालन गर्न कडा रूपमा निषेध गरिएको छ, किनकि अत्यन्त कम तापक्रमले आन्तरिक कम्पोनेन्टहरू र इन्सुलेशन प्रणालीहरूमा गम्भीर क्षति पुर्याउन सक्छ।
5. सुरक्षित र स्थिर ट्रान्सफर्मर सञ्चालन सुनिश्चित गर्न चिसो माध्यमको रूपमा प्रयोग गरिएको इन्सुलेट तेल सफा र संक्षारक वा विस्फोटक दूषित पदार्थहरूबाट मुक्त हुनुपर्छ।
6. उच्च तापमान क्षेत्र वा खतरनाक वातावरणमा स्थापनाहरूको लागि, इन्सुलेशन परीक्षण 630 kva थ्री फेज तेल इमर्स्ड ट्रान्सफर्मर सेवामा राख्नु अघि सञ्चालन गर्नुपर्छ।
