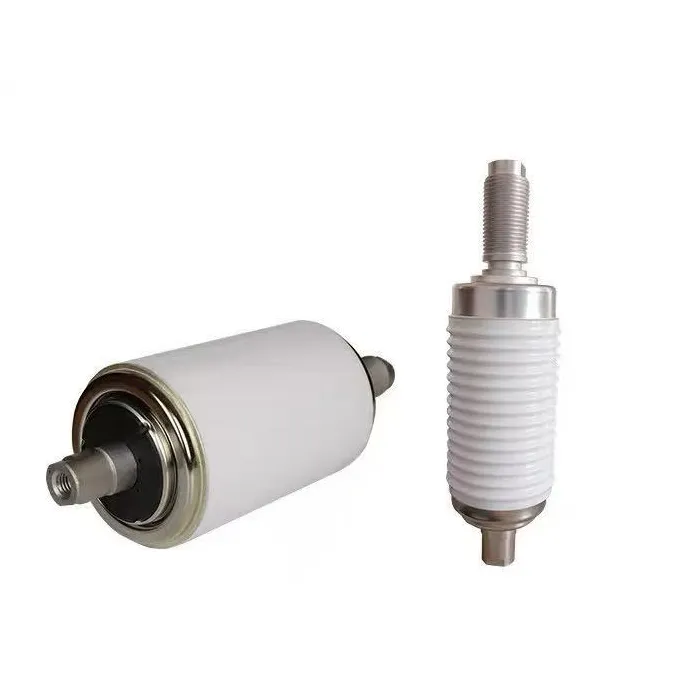

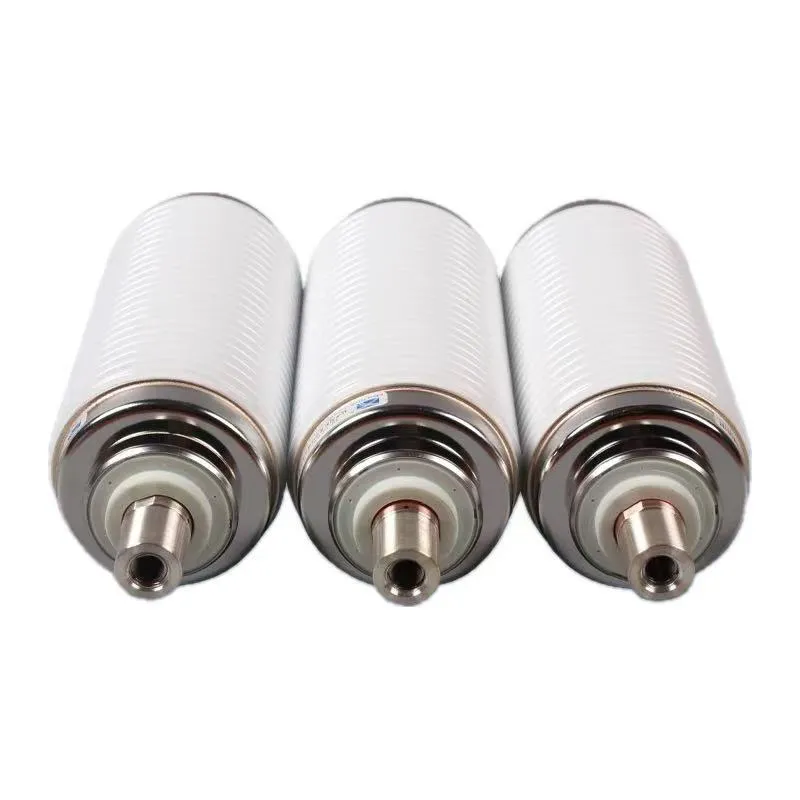

11kv 25ka vcb भ्याकुम बोतल इन्टरप्टर मध्यम-भोल्टेज भ्याकुम सर्किट ब्रेकरहरूको कोर चाप-निभाउने कम्पोनेन्ट हो, जुन 11kV पावर वितरण प्रणालीहरूमा व्यापक रूपमा प्रयोग गरिन्छ। यसले CuCr50 मिश्र धातु सम्पर्कहरू र उच्च-भ्याकुम (≤5 × 10⁻⁴ Pa) चाप-निभाउने माध्यम, कम्प्याक्ट संरचना, हल्का तौल र उत्कृष्ट इन्सुलेशन प्रदर्शनको विशेषताको साथ पूर्ण रूपमा सिल गरिएको सिरेमिक खोल अपनाउछ। मूल्याङ्कन गरिएको सर्ट-सर्किट ब्रेकिङ करन्ट 25kA हो, रेट गरिएको वर्तमान दायरा 630A देखि 2000A सम्म छ, र मेकानिकल लाइफ 10,000 भन्दा बढी सञ्चालनहरू छन्, IEC 62271-100 मापदण्डहरू पूरा गर्दै, औद्योगिक र पावर वितरण परिदृश्यहरूमा इनडोर स्विचगियरका लागि उपयुक्त।
11kv 25ka vcb भ्याकुम बोतल इन्टरप्टरको सञ्चालन सिद्धान्त भ्याकुम चाप निभाउनेमा आधारित छ: बन्द गर्दा, चलिरहेको सम्पर्कलाई हालको मार्ग बनाउँदै स्थिर सम्पर्कलाई सम्पर्क गर्न अपरेटिङ मेकानिज्मद्वारा संचालित गरिन्छ। खोल्दा, चाप उत्पन्न गर्न सम्पर्कहरू अलग हुन्छन्, जुन तुरुन्त डाइइलेक्ट्रिक शक्ति रिकभरीको साथ, भ्याकुममा कम कण घनत्वको कारण द्रुत रूपमा चिसो र निभाइन्छ। सञ्चालनको क्रममा, ढाल प्रणालीले धातु वाष्प निक्षेपलाई रोक्न आर्क ऊर्जा अवशोषित गर्दछ, जबकि स्टेनलेस स्टील बेलोले सम्पर्क आन्दोलनको समयमा वायुरोधीता सुनिश्चित गर्दछ, पावर प्रणालीको स्थिर र भरपर्दो सञ्चालन सुनिश्चित गर्दछ।
| प्राविधिक प्यारामिटर | निर्दिष्टीकरण |
| मूल्याङ्कन भोल्टेज (अन) | 11kV |
| मूल्याङ्कन गरिएको सर्ट-सर्किट ब्रेकिङ वर्तमान (I₅n) | 25KA(4s) |
| मूल्याङ्कन गरिएको वर्तमान (मा) | 630A/1250A/1600A/ 2000A |
| मूल्याङ्कन गरिएको सर्ट-सर्किट बनाउने वर्तमान (इमाक) | 63KA(चरम) |
| आन्तरिक वैक्यूम दबाव | ≤5×10-4 Pa |
| सम्पर्क सामग्री | CuCr मिश्र धातु (CuCr50) |
| यान्त्रिक जीवन | ≥10,000 सञ्चालन |
| इन्सुलेशन स्तर | AC 48kV/1min; लाइटनिङ इम्पल्स 85KV |
| सम्पर्क ग्याप | 9±1 मिमी |
बलियो ब्रेकिङ क्षमता: IEC 62271-100 मापदण्डहरू पूरा गर्दै, भरपर्दो रूपमा 25kA सर्ट-सर्किट करन्टलाई रोक्छ।
द्रुत र स्थिर: चाप मिलिसेकेन्डमा निभाइयो; पुन: प्रज्वलन छैन; डाइलेक्ट्रिक रिकभरी गति बेजोड छ।
लामो जीवन र कम रखरखाव: CuCr सम्पर्कहरू कम पहिरन छ; मेकानिकल जीवन ≥10,000 सञ्चालन; लगभग मर्मत-मुक्त।
सुरक्षित र पर्यावरण-मैत्री: कुनै तेल/ग्यास छैन; कुनै विस्फोट/आगो जोखिम छैन; चाप खुला छैन; कम आवाज र शून्य प्रदूषण।
कम्प्याक्ट र भरपर्दो: सानो आकार, हल्का वजन, इनडोर स्विचगियरमा उच्च अनुकूलन क्षमता; कठोर परिस्थितिहरूमा स्थिर प्रदर्शन।
Q: 11kv 25ka vcb भ्याकुम बोतल अवरोधक कसरी स्थापना र मर्मत गर्ने?
A:पहिले, VCB मा ठाडो रूपमा स्थापना गर्नुहोस् र अपरेटिङ मेकानिज्मको साथ एकाग्रता सुनिश्चित गर्नुहोस्।
दोस्रो, मेकानिकल झटकाबाट बच्नुहोस् र स्थापनाको समयमा सफा/सुक्खा राख्नुहोस्।
अन्तमा, कुनै आन्तरिक मर्मत आवश्यक छैन; सम्पर्क पहिरनको सीमा (≤3mm) नाघ्दा बदल्नुहोस्।
नियमित रूपमा इन्सुलेशन र तंगता जाँच गर्नुहोस्; निर्माताको परीक्षण चक्रहरू पालना गर्नुहोस्।
Q: के यो 12kV पावर प्रणालीहरूसँग उपयुक्त छ?
A: हो, यो पूर्ण रूपमा उपयुक्त छ। मूल्याङ्कन गरिएको भोल्टेज 11kV हो, जुन 12kV पावर वितरण प्रणालीसँग मेल खाने डिजाइन गरिएको छ, धेरै मध्यम-भोल्टेज परिदृश्यहरूको वास्तविक अनुप्रयोग आवश्यकताहरू पूरा गर्न।
प्रश्न: कुन सम्पर्क सामग्री प्रयोग गरिन्छ, र यसको फाइदाहरू के हुन्?
A: यसले CuCr50 मिश्र धातु सम्पर्कहरू अपनाउँछ, जसमा कम पहिरन, बलियो चाप प्रतिरोध र लामो सेवा जीवनको फाइदाहरू छन्, 25kA सर्ट-सर्किट करियर अन्तर्गत पनि स्थिर ब्रेकिङ प्रदर्शन सुनिश्चित गर्दै।
