11kv 433v 2500kva scb10 ड्राई प्रकारको ट्रान्सफर्मर गल्तीहरूलाई आन्तरिक गल्ती र बाह्य गल्तीहरूमा विभाजन गर्न सकिन्छ। आन्तरिक गल्तीहरूले ट्याङ्कीको घेराभित्र हुने गल्तीहरूलाई बुझाउँछ, जसमा विन्डिङको फेज टु फेज सर्ट सर्किटहरू, एकल फेज विन्डिङ र विन्डिङ सर्ट सर्किटहरू बीचको इन्टर टर्न सर्ट सर्किटहरू, विन्डिङ को विन्डिङ र विनिङ सर्ट सर्किटहरू। सर्किटहरू।
बाह्य गल्तीहरूले 11kv 433v 2500kva scb10 ड्राई प्रकारको ट्रान्सफर्मरको बाह्य बुशिङ/लिडहरू, र ट्याङ्कीको घेरा मार्फत बुशिङ इन्सुलेशनको फ्ल्याशओभरको कारणले गर्दा हुने एकल फेज ग्राउन्ड गल्तीहरू बीचको विभिन्न चरणदेखि चरणको सर्ट सर्किट त्रुटिहरूलाई जनाउँछ।
ट्रान्सफर्मर गल्ती धेरै हानिकारक हुन सक्छ। विशेष गरी आन्तरिक गल्तीको समयमा, सर्ट सर्किट करेन्टबाट उत्पन्न हुने उच्च तापक्रमको विद्युतीय चापले घुमाउरो इन्सुलेशन र कोर मात्र जलाउनेछैन तर ट्रान्सफर्मरको तेललाई थर्मल रूपमा सड्न, ठूलो मात्रामा ग्यास उत्पादन गर्ने, जसले ट्रान्सफर्मर ट्याङ्कीको विकृति वा विस्फोट हुन सक्छ। तसर्थ, गल्ती हुँदा ट्रान्सफर्मर काट्नु पर्छ।
ट्रान्सफर्मरको असामान्य अवस्थाहरूमा मुख्यतया ओभरलोड, कम तेलको स्तर, बाह्य सर्ट सर्किटको कारणले ओभरकरेन्ट, सञ्चालनको क्रममा अत्यधिक मात्रामा तेलको तापक्रम, अत्यधिक उच्च घुमाउरो तापक्रम, अत्यधिक ट्रान्सफर्मरको चाप, र शीतलन प्रणालीको विफलता समावेश हुन्छ। जब ट्रान्सफर्मर असामान्य अपरेटिङ अवस्थामा छ, एक अलार्म संकेत जारी गर्नुपर्छ।
|
नाम |

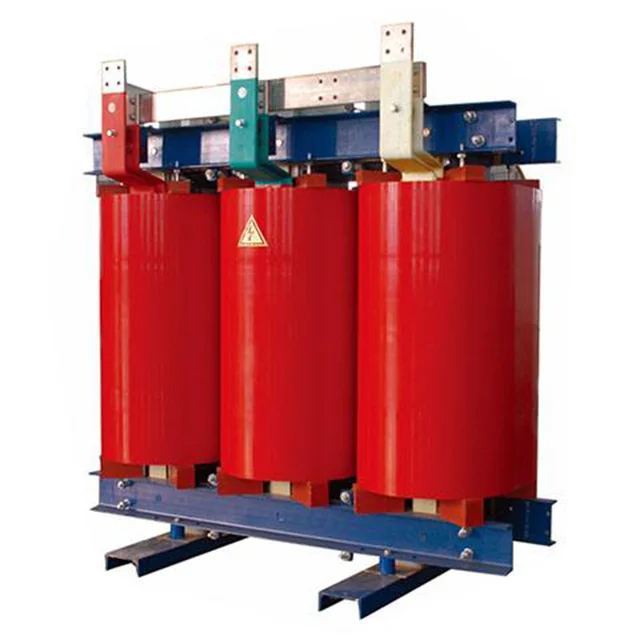

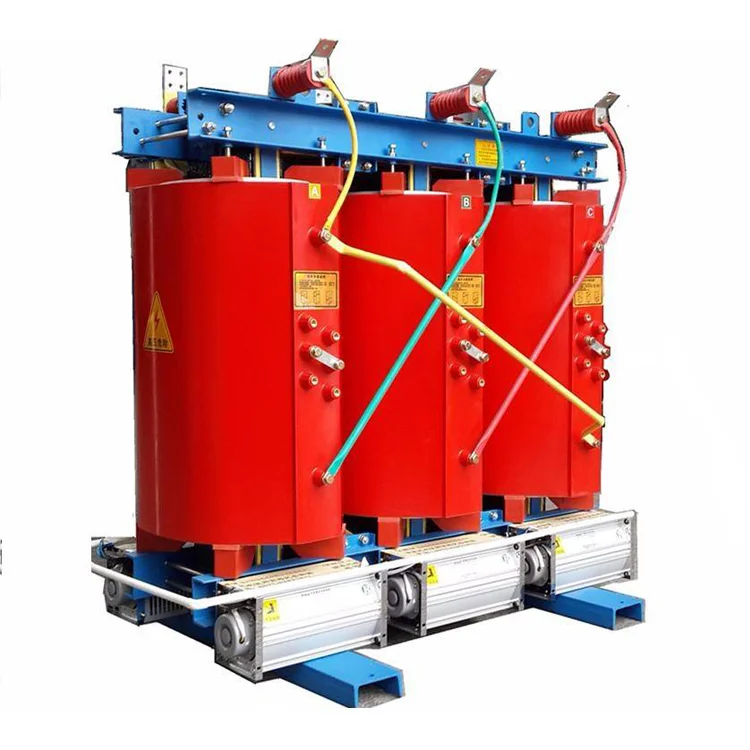

11kv 433v 2500kva scb10 ड्राई टाइप ट्रान्सफर्मर |
|
मूल्याङ्कन क्षमता |
2500kva |
|
प्राथमिक भोल्टेज |
11KV |
|
माध्यमिक भोल्टेज |
०.४ ०.४१५ केभी |
|
इन्सुलेशन सामग्री |
कास्ट राल |
|
भेक्टर समूह |
Dyn11 Yyn0 |
|
लोड हानि छैन (P0) |
3600W±15% |
|
लोड हानि (Pk) @ 120°C |
18800W±15% |
|
प्रतिबाधा भोल्टेज (युके) |
८% |
|
इन्सुलेशन कक्षा |
कक्षा एफ वा एच |
|
शीतलन विधि |
ओनाफ ओनाफ |
|
आंशिक डिस्चार्ज |
10pc भन्दा कम |
1. यो ट्रान्सफर्मर को विशिष्ट दक्षता के हो?
पूर्ण लोडमा, दक्षता SCB10 घाटा स्तरको लागि 98.5% भन्दा बढी छ। 75% लोड मा, यो 99% पुग्न सक्छ।
2. 2500kVA SCB10 ड्राई प्रकारको ट्रान्सफर्मर कति भारी छ?
लगभग 3500 4200 kg घुमाउरो सामग्री (तामा भारी तर अधिक कुशल) मा निर्भर गर्दछ।
3. निर्माणको लागि नेतृत्व समय के हो?
सामान्यतया ४ देखि ६ हप्तासम्म
4. के यसले अन्तर्राष्ट्रिय मापदण्डहरूको पालना गर्दछ?
हो, IEC 60076 11, GB1094.11 र ANSI/IEEE C57.12.91 बाट प्रमाणित।
5. किन हामीबाट किन्ने?
पूर्ण परीक्षण रिपोर्टहरू सहित कारखाना प्रत्यक्ष मूल्य निर्धारण
अनुकूलन उपलब्ध (ट्याप, घेरा, भेक्टर समूह)
व्यावसायिक प्याकिङको साथ विश्वव्यापी ढुवानी
२ वर्षको वारेन्टी र आजीवन प्राविधिक सहयोग
अत्यावश्यक परियोजनाहरूको लागि उपलब्ध 11kV 433V 2500kVA SCB10 ड्राई टाइप ट्रान्सफर्मरको स्टक एकाइहरू
सुरक्षा घेरा IP21
ट्रान्सफर्मर कोर
ट्रान्सफर्मर घुमाउरो
