1600 Amp 3 पोल Mccb सहायक सम्पर्कहरू सहित

WenZhou XiFa इलेक्ट्रिक पावर उपकरण कं, लिमिटेड सहायक सम्पर्कहरू सहित 1600 amp 3 पोल mccb उत्पादन र आपूर्ति गर्ने एक अनुभवी कारखाना हो, जसमध्ये सेवा सर्ट सर्किट ब्रेकिङ क्षमता 50kA सम्म पुग्न सक्छ, जहाँ अझै पनि सटीक सुरक्षा प्रदान गर्न सक्छ, कुनै पनि वर्तमान कार्य अन्तर्गत गलत अनुमान वा अस्वीकार नगरी। सहायक सम्पर्कहरूले 1600 amp 3 पोल mccb मोल्डेड केस सर्किट ब्रेकरलाई गलत कामबाट बच्नको लागि इन्टरलकिङ कन्ट्रोल गर्ने कार्यलाई अनुमति दिन्छ, यस बीचमा वितरण बोर्डहरूलाई स्थिति सूचक प्रदान गर्दछ।

सोधपुछ पठाउनुहोस्

उत्पादन विवरण

1600 amp 3 pole mccb सहायक सम्पर्क प्यारामिटरको साथ:

मूल्याङ्कन गरिएको फ्रेम वर्तमान	1600
पोलहरूको संख्या	3 पोल; 3P; ३ चरण
कार्य वर्तमान मूल्याङ्कन	1000A; 1250A; 1600A
आवृत्ति	60Hz वा 50Hz
परम सर्ट सर्किट ब्रेकिङ क्षमता	५० kA/70 kA
सेवा सर्ट सर्किट ब्रेकिङ क्षमता	35 kA / 50 kA
रेटेड कार्य भोल्टेज	400 V; ६९० V
मूल्याङ्कन इन्सुलेशन भोल्टेज	800V; 1000 V
मेकानिकल सेवा जीवन	10000 पटक
विद्युत सेवा जीवन	2000 पटक
चाप दूरी	≤100 मिमी

Size

उत्पादन मोड	पोल	आयाम
उत्पादन मोड	पोल	L	L1	L2	W	W1	W2	H	H1
M1-63L	2	136	85	117	55	14	25	89	65
	3	136	85	117	78	14	25	89	65
	4	136	86	117	102	14	25	89	65
M1-63M	3	136	85	117	78	14	25	98	74
M1-63M	4	136	86	117	102	14	25	98	74
M1-125L	2	150	88.5	133.5	63	18	30.5	88.5	62
	3	150	88.5	133.5	92	18	30.5	88.5	62
	4	150	88.5	133.5	122	18	30.5	88.5	62
M1-125M	3	150	88.5	133.5	92	17	30.5	105	79
M1-125M	4	150	88.5	133.5	122	17	30.5	105	79
M1-250L	2	165	102	144	74	23	35.5	110	81
	3	165	102	144	107	23	35.5	110	81
	4	165	102	144	142	23	35.5	110	81
M1-250M	3	165	102	144	107	23	35.5	126	99
M1-250M	4	165	102	144	142	23	35.5	126	99
M1-400	3	257	174	225	150	30	48	153	98
M1-400	4	257	174	225	198	30	48	153	98
M1-630	3	270	185	237	180	44	58	160	104
M1-630	4	270	185	237	240	44	58	160	104
M1-800	3	280	205	243	210	46	70.5	155	110
M1-800	4	280	205	243	280	46	70.5	155	110
M1-1250	3	470	265	330	210	46	70	191	137
M1-1250	4	470	265	330	280	46	70	191	137
M1-1600	3	470	265	330	280	46	70	191	137

1600 amp 3 pole mccb सहायक सम्पर्कहरू परिचय:

A 1600 amp 3 पोल मोल्डेड केस सर्किट ब्रेकर MCCB सहायक सम्पर्कहरू कम भोल्टेज वितरण प्रणालीमा स्वचालित रूपमा वर्तमान अवरोध गर्न डिजाइन गरिएको छ। जब एक ओभरलोड वा सर्ट सर्किट हुन्छ, यो ट्रिप र बिजुली आपूर्ति अलग गर्दछ।

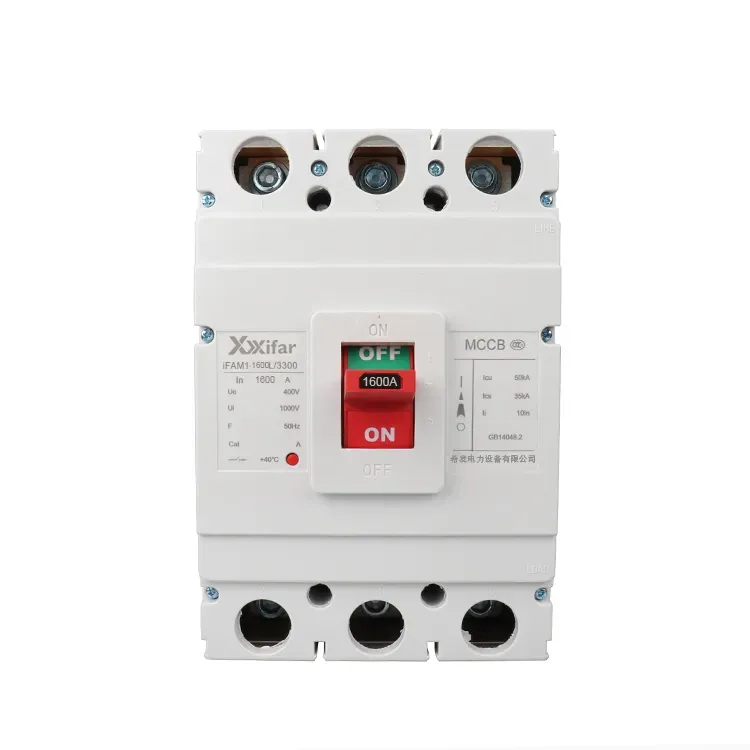

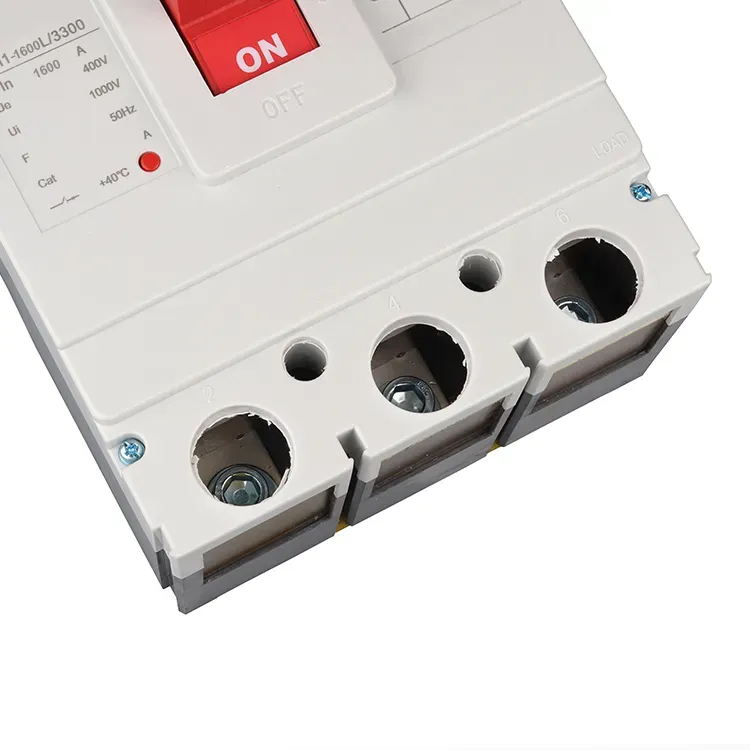

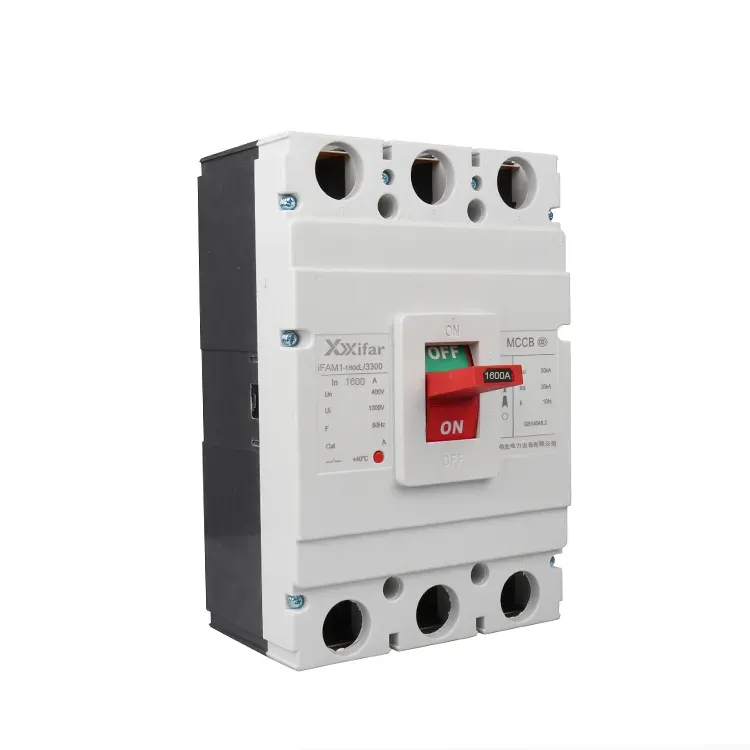

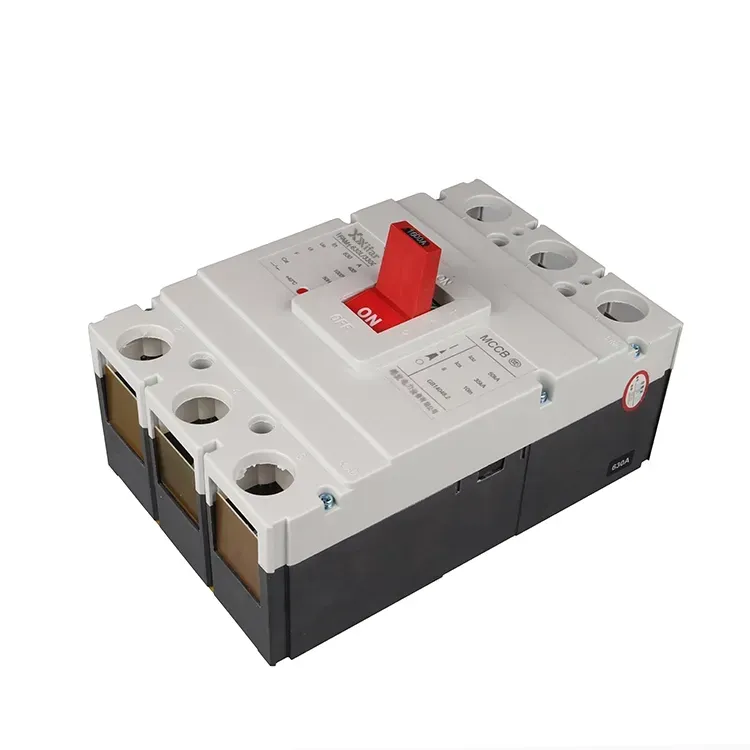

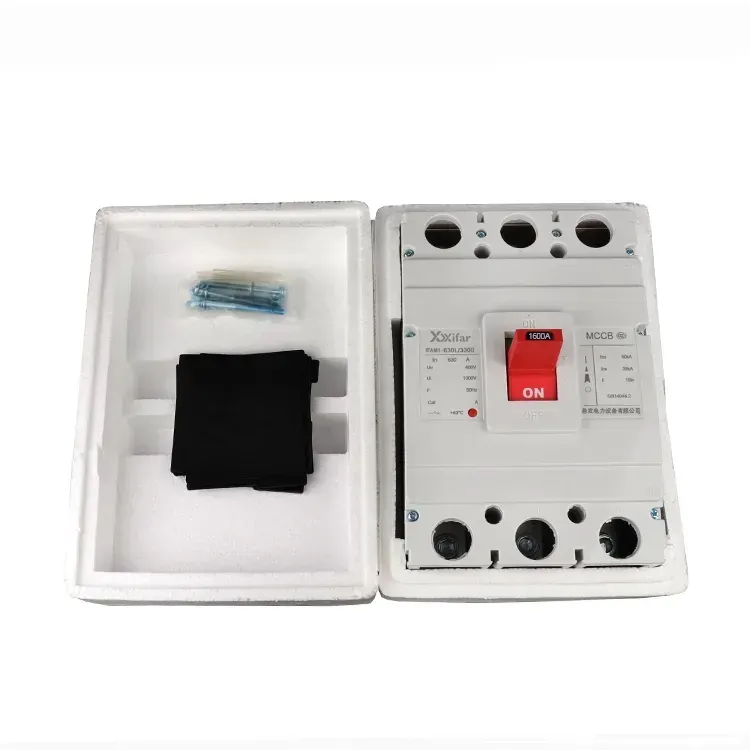

1600 Amp 3 Pole Mccb With Auxiliary Contacts

सहायक सम्पर्कहरू भएको 1600 amp 3 पोल mccb ले ग्राउन्ड गरिएको धातुका भागहरूबाट लाइभ कन्डक्टरहरू अलग गर्न मोल्ड गरिएको इन्सुलेट केस प्रयोग गर्दछ। उपकरण भित्र, सुरक्षा मुख्यतया थर्मल र चुम्बकीय संयन्त्र मार्फत प्राप्त गरिन्छ। ओभरलोड अवस्थाहरूमा, थर्मल एकाइमा एक द्विधातु तत्व तातो हुन्छ र हालको मूल्याङ्कन सीमा नाघिँदा झुक्छ। यो आन्दोलनले ट्रिपिङ मेकानिजमलाई सक्रिय गर्दछ, जसले सहायक सम्पर्कहरू भएको 1600 amp 3 पोल mccb को ह्यान्डललाई अफ पोजिसनमा स्विच गर्न र सर्किट काट्ने कारण दिन्छ। सर्ट सर्किटहरूका लागि, करेन्टको अचानक वृद्धिले सहायक सम्पर्कहरूको साथ 1600 amp 3 पोल mccb को कुण्डलमा बलियो चुम्बकीय क्षेत्र उत्पन्न गर्दछ। जब विद्युत चुम्बकीय बलले कोरको वसन्त बललाई जित्छ, गतिशील कोर भित्र तानिन्छ, ट्रिप बार चलाउँछ र तुरुन्तै ब्रेकर खोल्छ, जसले गर्दा सर्ट सर्किट सुरक्षा प्रदान गर्दछ।

व्यापक अर्थमा, एयर इन्सुलेटेड सर्किट ब्रेकरहरूमा एयर सर्किट ब्रेकरहरू ACBs, मोल्डेड केस सर्किट ब्रेकर MCCBs, र लघु सर्किट ब्रेकरहरू MCBs समावेश छन्। मोल्डेड केस सर्किट ब्रेकर MCCB हरू सामान्यतया तीन चरणको पावरका लागि तीनवटा टर्मिनलहरूसँग सुसज्जित हुन्छन्, जसको काम गर्ने भोल्टेज लगभग 380 V हुन्छ, जसले तिनीहरूलाई औद्योगिक वितरण प्रणाली र मोटर सुरक्षाको लागि उपयुक्त बनाउँछ, जसमध्ये काम गर्ने प्रवाह आवासीय मागभन्दा ठूलो हुन्छ, जस्तै 1600 amp 3 पोल mccb सहायक सम्पर्कको साथ। यसको विपरित, लघु सर्किट ब्रेकरहरू सामान्यतया सिंगल फेज पावरका लागि डिजाइन गरिएका हुन्छन्, जसमा काम गर्ने भोल्टेज लगभग 220 V हुन्छ र काम गर्ने प्रवाह सहायक सम्पर्कहरू भएको 3 पोल मोल्डेड केस सर्किट ब्रेकर MCCB भन्दा तुलनात्मक रूपमा कम हुन्छ। मिनिएचर सर्किट ब्रेकर टर्मिनल वितरण प्रणाली निर्माण गर्न प्रयोग गरिन्छ। यस कारणका लागि, मानक 1600 amp 3 पोल MCCBs मोल्डेड केस सर्किट ब्रेकरहरू सामान्य आवासीय प्रयोगको लागि लक्षित छैनन्।
