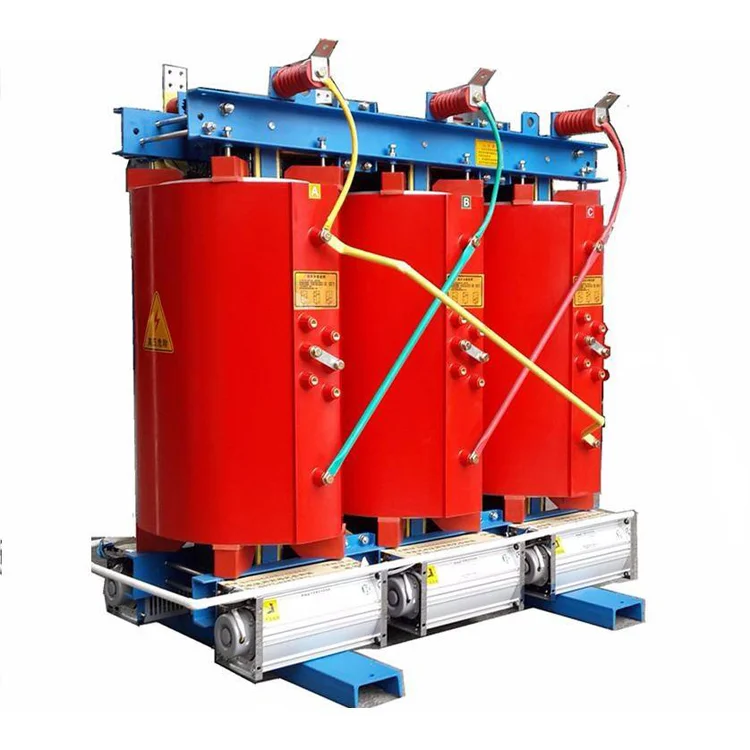

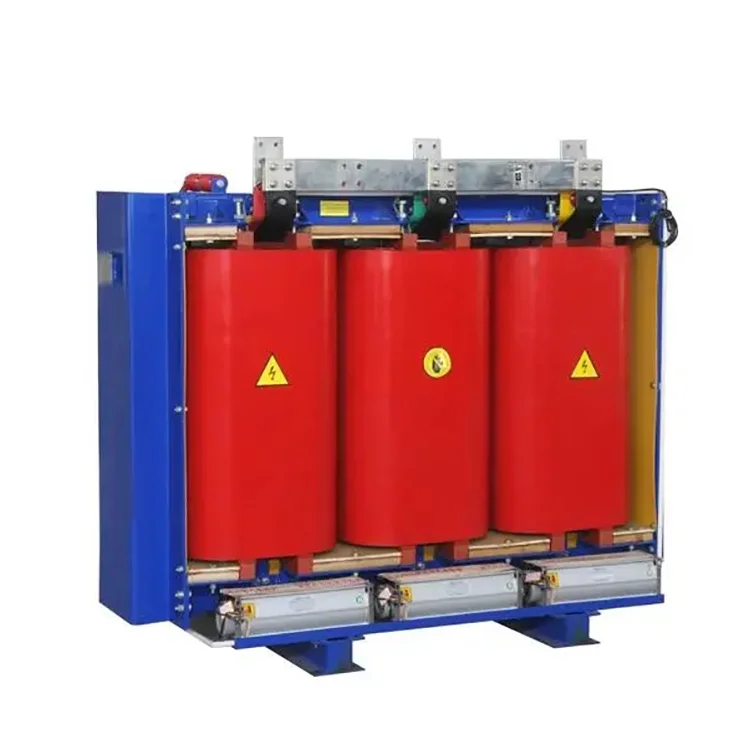

2500 KVA 11 देखि 0.4 KV ड्राई टाइप ट्रान्सफर्मर

Wenzhou Xifa विद्युतीय उपकरण कं, Ltd. मा, हामी औद्योगिक र व्यावसायिक अनुप्रयोगहरूको लागि उच्च प्रदर्शन शक्ति समाधानहरू उत्पादन गर्छौं। हाम्रो 2500 kVA 11 देखि 0.4 kV ड्राई प्रकारको ट्रान्सफर्मरलाई उच्च भोल्टेज ट्रान्समिसन (11 kV) लाई सुरक्षित, प्रयोग गर्न मिल्ने कम भोल्टेज 0.4 kV पावरमा असाधारण दक्षता र विश्वसनीयताका साथ स्टेपडाउन गर्न इन्जिनियर गरिएको छ। तपाईलाई लागत प्रभावकारी एल्युमिनियम वाइन्डिङ वा उच्च क्षमता चाहिन्छ, हामीले तपाइँको अनुकूलन ट्रान्सफर्मरलाई हराउनको लागि विशेष ट्रान्सफर्मर जित्छौं। सर्तहरू।
हाम्रो कुशल र अनुकूलित उत्पादन प्रक्रियाहरूको लागि धन्यवाद, हामी केवल 2 वा 3 हप्तामा डेलिभरी समय छोटो बनाउन सक्छौं। प्याकेजिङ्गको लागि, हामी व्यावसायिक निर्यात ग्रेड काठको बक्स प्रयोग गर्छौं। हामीले स्वीकार गर्ने व्यापार सर्तहरूमा FOB, CIF, CFR, EXW, र अन्य समावेश छन्

सोधपुछ पठाउनुहोस्

उत्पादन विवरण

2500 kVA 11 देखि 0.4 kV ड्राई टाइप ट्रान्सफर्मरमा मुख्यतया निम्न कम्पोनेन्टहरू हुन्छन्: ट्रान्सफर्मर कोर, ट्रान्सफर्मर विन्डिङ्स, ट्रान्सफर्मर इन्सुलेशन, ट्रान्सफर्मर कन्डक्टर, ट्रान्सफर्मर कूलिङ डिभाइस र तापक्रम मापन गर्ने यन्त्र।

कुण्डलहरू

2500 kVA 11 देखि 0.4 kV ड्राई टाइप ट्रान्सफर्मर कोइलहरू उच्च सटीक घुमाउने मेसिनहरूमा घाउ हुन्छन्। कम भोल्टेज वाइन्डिङले पन्नी घुमाउने निर्माणलाई अपनाउछ। ठूला क्षमताका ट्रान्सफर्मरहरूका लागि भेन्टिलेशन नलिकाहरू आरक्षित छन्। घुमाइ पछि, भ्याकुम सुकाउने गरिन्छ। कास्टिङ र ठोसीकरण प्रक्रिया कडाईका साथ प्रक्रिया मापदण्डहरू अनुसार गरिन्छ, यो सुनिश्चित गर्दै कि कोइल भित्र कुनै बबल वा भोइडहरू छैनन्, ट्रान्सफर्मरलाई इष्टतम सञ्चालन प्राप्त गर्न अनुमति दिँदै।

कोर

2500 kVA 11 देखि 0.4 kV ड्राई टाइप ट्रान्सफर्मरको कोर उच्च गुणस्तर, उच्च पारगम्यता अनाज उन्मुख चिसो रोल्ड सिलिकन स्टिल पानाहरूबाट बनेको छ। उन्नत सिलिकन स्टिल शीट काट्ने लाइनहरू र 45° पूर्ण रूपमा मिटर गरिएको स्टेप कोर स्ट्याकिङ प्रविधि अपनाइन्छ। कोर अंगहरू क्लास एफ यूनिडायरेक्शनल ग्लास फाइबर टेपसँग बाँधिएका छन्, र कोर जुवामा प्वालहरू बिना नै पुल प्लेटहरूको नयाँ संरचना फिक्सिङको लागि प्रयोग गरिन्छ। कोर सतहलाई इपोक्सी रालले लेपित गरिएको छ, जसले चुहावट प्रवाहको प्रभावलाई कम गर्छ, चुम्बकीय सर्किट वितरणलाई प्रभावकारी रूपमा अप्टिमाइज गर्छ, र कोर शोर कम गर्छ, लोड हानि हुँदैन, र नो-लोड वर्तमान। यसले वितरण ट्रान्सफर्मरको उपस्थिति गुणस्तरमा उल्लेखनीय सुधार गर्दछ।

उच्च भोल्टेज घुमाउरो

2500 kVA 11 देखि 0.4 kV ड्राई प्रकारको ट्रान्सफर्मरको उच्च भोल्टेज विन्डिङले सेग्मेन्टेड लेयर स्ट्रक्चर अपनाउँछ, जसले विन्डिङको तहहरू बीचको भोल्टेजलाई धेरै कम गर्छ। यो फिलरको साथ भ्याकुम कास्ट इपोक्सी रालद्वारा बनाइएको हो, विन्डिङको आन्तरिक आंशिक डिस्चार्ज स्तर घटाएर र कुण्डलको विद्युतीय कार्यसम्पादनमा सुधार ल्याउँछ। घुमाउरो तहहरू बीचको इन्सुलेशनले DMD epoxy resin prepreg कपडा प्रयोग गर्दछ, जसले प्रतिरोध भोल्टेज शक्ति बढाउँछ। घुमाउरो सतह फाइबरग्लास जाल कपडाले भरिएको छ, कुण्डलीको प्रभाव कठोरता सुधार गर्दै, वितरण ट्रान्सफर्मरको छोटो सर्किट प्रतिरोध क्षमता बढाउँदै। कुण्डल कहिल्यै सुक्दैन वा फुट्दैन।

कम भोल्टेज घुमाउरो:

कम भोल्टेज घुमाउरो पन्नी निर्माण अपनाउछ। रेडियल शीतलन नलिकाहरू तातो अपव्यय क्षमता बढाउन कोइलमा प्रयोग गरिन्छ। 2500 kVA 11 देखि 0.4 kV ड्राई टाइप ट्रान्सफर्मरको कम भोल्टेज विन्डिङको तहहरू बीचको इन्सुलेशनले DMD epoxy resin prepreg कपडा प्रयोग गर्छ। छेउमा सिल गरिएको छ र इपोक्सी रालको साथ भाँडामा राखिएको छ, जसको परिणामस्वरूप अभिन्न निको बनाइन्छ।

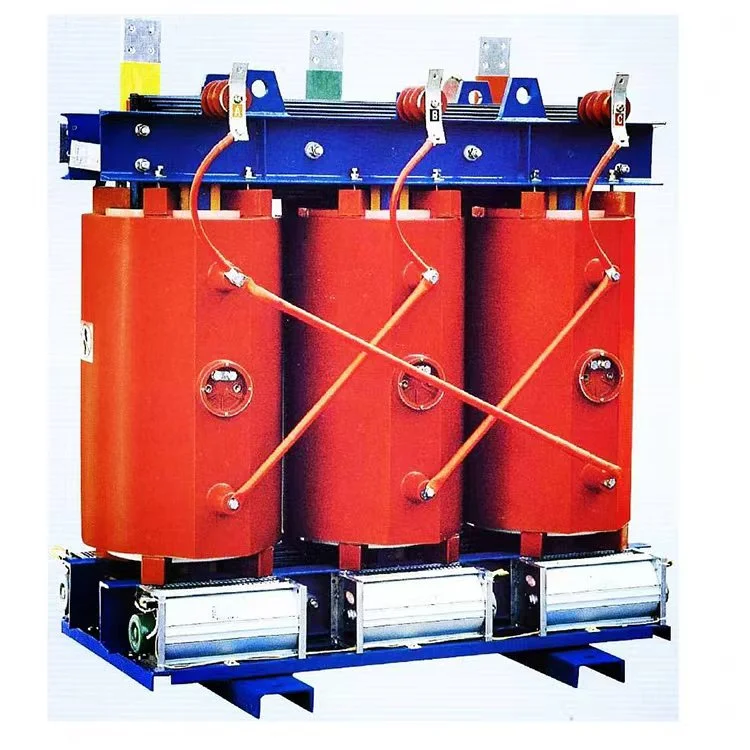

2500 Kva 11 To 0 4 Kv Dry Type Transformer

उत्पादन प्यारामिटरहरू:

नाम	२५०० केभीए ११ देखि ०.४ केभी ड्राई टाइप ट्रान्सफर्मर
मूल्याङ्कन क्षमता	2500kva
प्राथमिक भोल्टेज	11KV
माध्यमिक भोल्टेज	०.४/०.४१५ केभी
इन्सुलेशन सामग्री	कास्ट राल
भेक्टर समूह	Dyn11 Yyn0
नो-लोड घाटा (P0)	ग्राहकको आवश्यकताको आधारमा
लोड हानि (Pk) @ 120°C	ग्राहकको आवश्यकताको आधारमा
प्रतिबाधा भोल्टेज (युके)	६%
इन्सुलेशन कक्षा	कक्षा एफ वा एच
शीतलन विधि	ओनाफ ओनाफ
