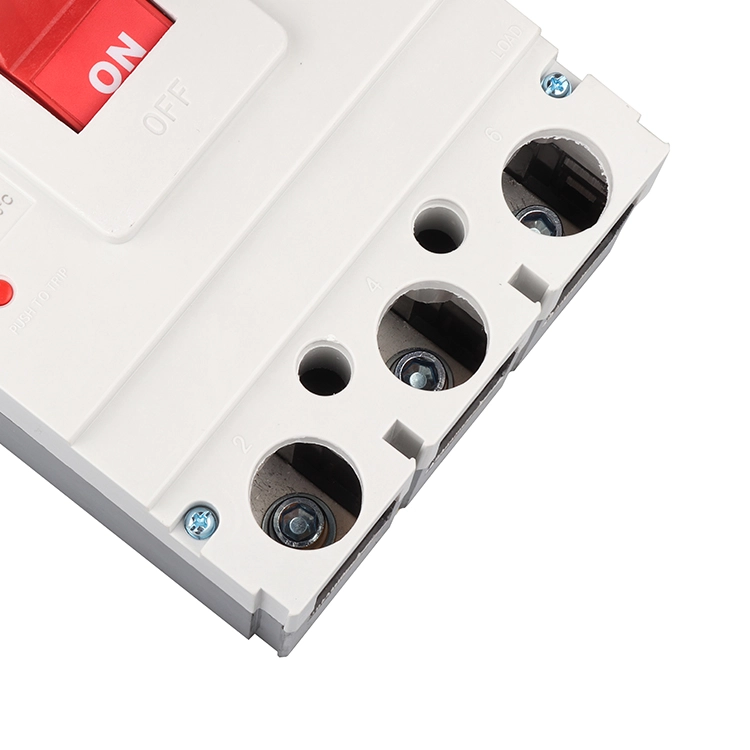

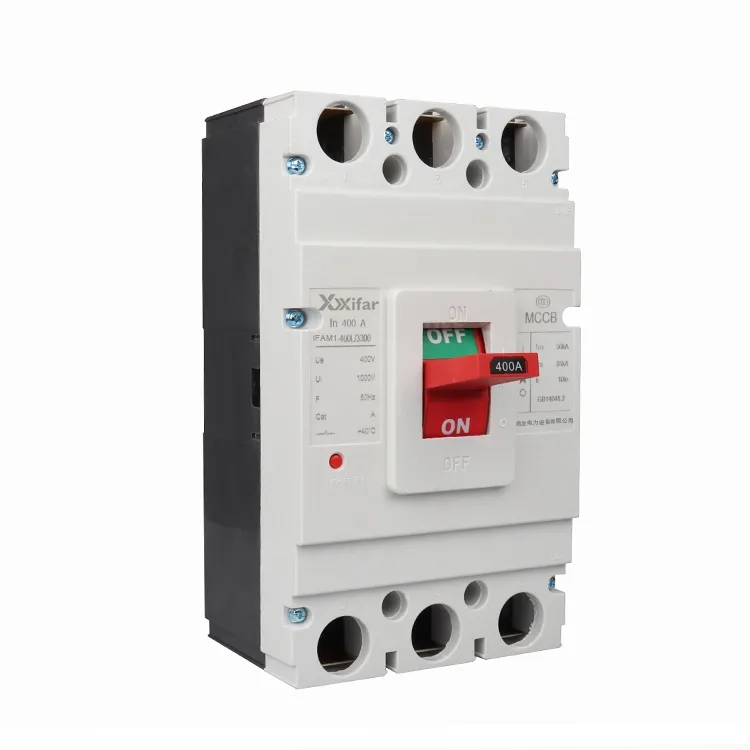

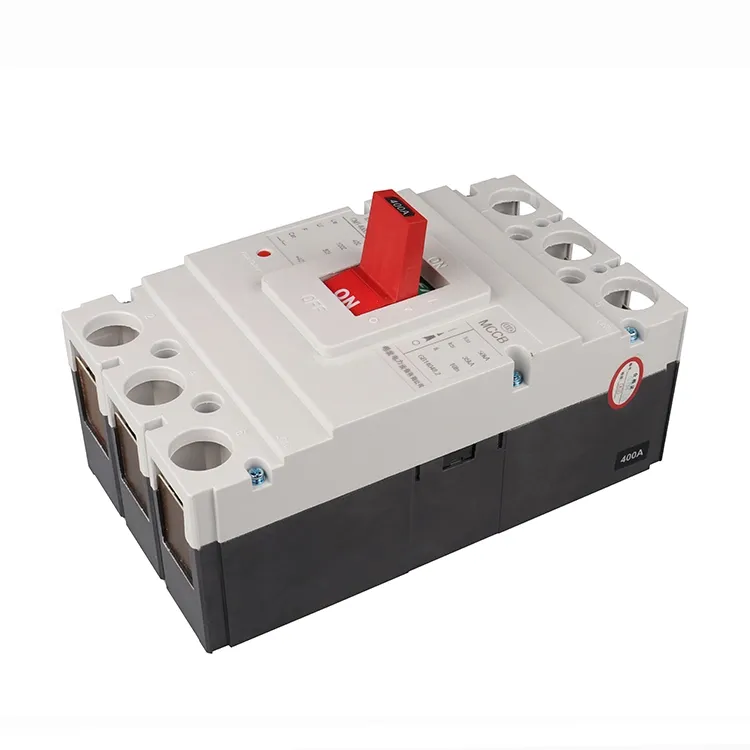

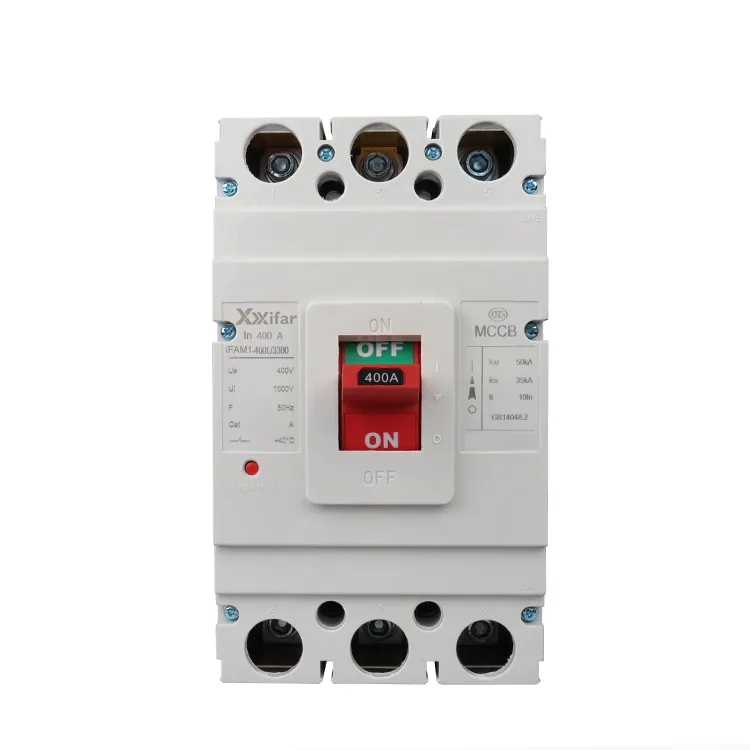

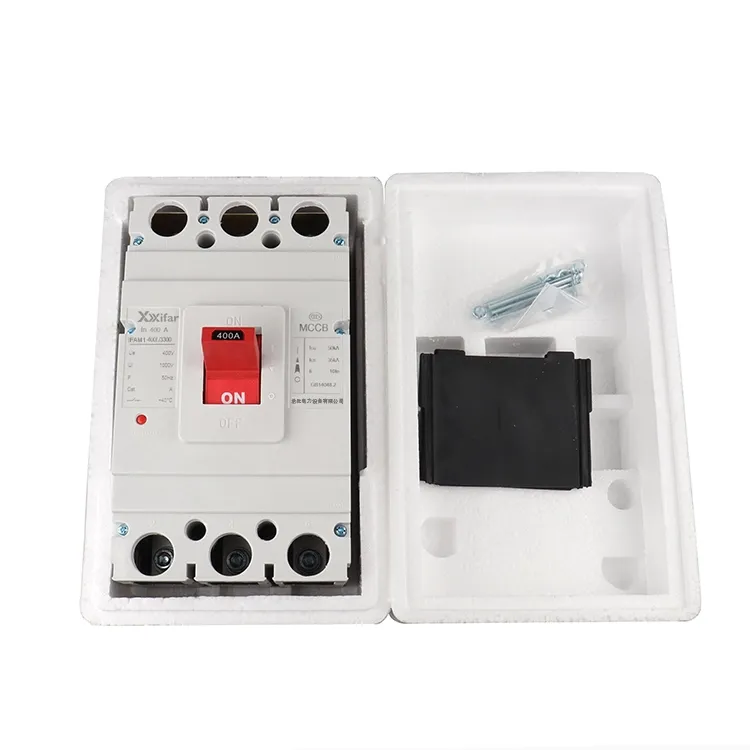

400a 3p Mccb संलग्न मोल्डेड केस स्विच

एक 400a 3p mccb संलग्न मोल्डेड केस स्विच एक प्रकारको ब्रेकर हो जसमा मोल्ड गरिएको इन्सुलेट एन्क्लोजर र हावा इन्सुलेशन हुन्छ। यो सामान्यतया स्थापित र कम भोल्टेज वितरण प्रणालीहरूमा लागू गरिन्छ र मूल्याङ्कन गरिएको दायरा भित्र सामान्य प्रवाहहरू र दोष प्रवाहहरू दुवैलाई रोक्न वा अलग गर्न, जसले केबलहरू र विद्युतीय उपकरणहरूलाई जोगाउन मद्दत गर्दछ। A 400a 3p mccb संलग्न मोल्डेड केस स्विचका लागि सामान्य ट्रिपिङ विधिहरूमा चुम्बकीय मात्र, थर्मल चुम्बकीय, र इलेक्ट्रोनिक ट्रिप एकाइहरू समावेश छन्।

चुम्बकीय मात्र यात्रा सर्ट सर्किट अवस्थाहरूमा मात्र सञ्चालन हुन्छ। अर्को शब्दमा भन्नुपर्दा, 400a 3p mccb संलग्न मोल्डेड केस स्विच ट्रिप गर्दछ जब सर्ट सर्किट जस्ता गल्ती हुन्छ। यो प्रकार अक्सर हीटर सर्किट वा मोटर सर्किट मा प्रयोग गरिन्छ जहाँ अलग अधिभार सुरक्षा पहिले नै प्रदान गरिएको छ।

थर्मल चुम्बकीय यात्रा एकाइहरू दुबै सर्ट सर्किट र वर्तमानमा निरन्तर प्रतिक्रिया दिन्छन्। यदि कुनै निश्चित अवधिको लागि वर्तमान 400A नाघ्यो वा सर्ट सर्किट भयो भने, 400a 3p mccb संलग्न मोल्डेड केस स्विच ट्रिप हुनेछ। किनभने यसले दुई सुरक्षा संयन्त्रहरू संयोजन गर्दछ, यसलाई कहिलेकाहीं 400a 3p mccb संलग्न मोल्डेड केस स्विचमा संयुक्त वा दोहोरो यात्राको रूपमा उल्लेख गरिन्छ, जुन सामान्यतया सामान्य पावर वितरणमा लागू हुन्छ।

इलेक्ट्रोनिक यात्रा एकाइहरूले थप उन्नत र परिपक्व समाधान प्रतिनिधित्व गर्दछ। यस प्रकारको साथ, म्याग्नेटिक पिकअप, थर्मल सेटिङहरू, र ट्रिपिङ ढिलाइ जस्ता प्यारामिटरहरू समायोजन गर्न सकिन्छ, 400a 3p mccb संलग्न मोल्डेड केस स्विच अनुप्रयोगहरूको फराकिलो दायराको लागि उपयुक्त बनाउँछ। यद्यपि, यो थपिएको लचिलोपन सामान्यतया उच्च लागतको साथ आउँछ।

यी प्रकारका अतिरिक्त, त्यहाँ मोल्ड केस सर्किट ब्रेकरहरू विशेष रूपमा मोटर सुरक्षाको लागि डिजाइन गरिएको छ। त्यस्ता एप्लिकेसनहरूका लागि, चुम्बकीय यात्रा सेटिङ सामान्यतया उच्च हुन्छ, जुन मूल्याङ्कन गरिएको करन्टको दश गुणाभन्दा बढी हुन्छ, जसले गर्दा मोल्डेड केस सर्किट ब्रेकरले मोटर स्टार्टअपको समयमा अनावश्यक रूपमा ट्रिपिङ नगरी उच्च इनरश करन्टको सामना गर्न सक्छ, जबकि अझै पनि त्रुटि अवस्थाहरूमा सुरक्षा प्रदान गर्दछ।

400a 3p mccb संलग्न मोल्डेड केस स्विच प्यारामिटर:

400a 3p mccb संलग्न मोल्डेड केस स्विच सहायक उपकरणहरूको कार्यहरू

सहायक उपकरणहरू 400a 3p mccb संलग्न मोल्डेड केस स्विचको आधारभूत कार्यहरू विस्तार र पूरक हुन्छन्। तिनीहरूले नियन्त्रण विकल्पहरू थप्छन् र तिनीहरूलाई यन्त्रको अभिन्न अंग बनाउन सुरक्षा सुविधाहरू बढाउँछन्। 400a 3p mccb संलग्न मोल्डेड केस स्विचको सामान्य सामानहरूमा सहायक सम्पर्कहरू, अलार्म सम्पर्कहरू, शन्ट ट्रिप एकाइहरू, भोल्टेज रिलीजहरू, मोटर अपरेटरहरू, र बाह्य रोटरी ह्यान्डलहरू समावेश छन्।

1) सहायक सम्पर्कहरू

सहायक सम्पर्कहरू मुख्यतया 400a 3p mccb संलग्न मोल्डेड केस स्विच खुला वा बन्द छ कि भनेर संकेत गर्न प्रयोग गरिन्छ, तर तिनीहरूले त्रुटि यात्रा भएको छ भने देखाउँदैनन्। तिनीहरू नियन्त्रण सर्किटमा जोडिएका छन्। मोल्डेड केस सर्किट ब्रेकरहरूको लागि, 400A र माथिको फ्रेम साइज, दुई सामान्य रूपमा खुला र दुई सामान्य रूपमा बन्द सम्पर्कहरूको कन्फिगरेसनहरू लगभग 6A को थर्मल करन्टको साथ उपलब्ध छन्। 100A को फ्रेम साइजले सामान्यतया एकल ब्रेक परिवर्तन सम्पर्क प्रयोग गर्दछ, जबकि 225A र 250A र लगभग 3A को पारंपरिक थर्मल करेन्टको साथ पुल सम्पर्क संरचना अपनाउन।

2) अलार्म सम्पर्कहरू

अलार्म सम्पर्कहरू 400a 3p mccb संलग्न मोल्डेड केस स्विच ट्रिपहरू ओभरलोड, सर्ट सर्किट, वा कम भोल्टेज जस्ता त्रुटिहरूको कारणले गर्दा स्वचालित रूपमा संकेत गर्न डिजाइन गरिएको हो। तिनीहरूको सञ्चालन वर्तमान सामान्यतया AC 380V 0.3A मा वा DC 220V 0.15A मा हुन्छ, तर यो सामान्यतया 1A भन्दा बढी हुँदैन। यद्यपि, थर्मल वर्तमान सामान्यतया 1 देखि 2.5A को दायरा भित्र पर्दछ।

3) शन्ट ट्रिप एकाइ

शन्ट ट्रिप एकाईले 400a 3p mccb संलग्न मोल्डेड केस स्विचलाई टाढाबाट खोल्न अनुमति दिन्छ। यसको अपरेटिङ भोल्टेज मुख्य सर्किट भोल्टेज बाट स्वतन्त्र हुन सक्छ। यो छोटो समयको कर्तव्यको लागि हो, र कुण्डलीलाई ऊर्जा दिने समय सामान्यतया एक सेकेन्ड भन्दा बढी हुनु हुँदैन, अन्यथा कुण्डल क्षतिग्रस्त हुन सक्छ।

कोइल बर्नआउट रोक्नको लागि, शन्ट ट्रिप कुण्डलसँग श्रृंखलामा माइक्रोस्विच जडान गरिएको छ। जब कुण्डली सक्रिय हुन्छ, आर्मेचर आकर्षित हुन्छ, जसले माइक्रोस्विचलाई सामान्य रूपमा बन्दबाट सामान्य रूपमा खुला अवस्थामा परिवर्तन गर्छ। यसले कन्ट्रोल सर्किटमा बाधा पुर्‍याउँछ, त्यसैले पुश बटनलाई समातेर राख्दा पनि कुण्डल सक्रिय रहनेछैन। यो डिजाइनले प्रभावकारी रूपमा कुण्डलीलाई अति तापबाट बचाउँछ। एक पटक 400a 3p mccb संलग्न मोल्डेड केस स्विच रिसेट र फेरि बन्द भएपछि, माइक्रोस्विच सामान्य रूपमा बन्द स्थितिमा फर्कन्छ। शन्ट ट्रिप एकाइहरू विभिन्न अनुप्रयोगहरू अनुरूप विभिन्न नियन्त्रण भोल्टेजहरू र फ्रिक्वेन्सीहरूमा उपलब्ध छन्।

४) भोल्टेज रिलिज अन्तर्गत

कम भोल्टेज अवस्थाहरूबाट सर्किट र पावर उपकरणहरू जोगाउन अन्डर भोल्टेज रिलीज प्रयोग गरिन्छ। यसको कुण्डली मोल्डेड केस सर्किट ब्रेकरको आपूर्ति पक्षसँग जोडिएको छ, र कुण्डललाई सक्रिय हुँदा मात्र ब्रेकर बन्द गर्न सकिन्छ। भोल्टेज धेरै कम छ भने, 400a 3p mccb संलग्न मोल्डेड केस स्विच बन्द गर्न सकिँदैन। यो सुनिश्चित गर्न महत्त्वपूर्ण छ कि प्रणाली भोल्टेज अन्डर भोल्टेज रिलीजको मूल्याङ्कन भोल्टेजसँग मेल खान्छ। सञ्चालन दायरा सामान्यतया मूल्याङ्कन भोल्टेज को 70% र 35% को बीचमा छ। यी उपकरणहरू विभिन्न भोल्टेज मूल्याङ्कनहरू र विभिन्न अनुप्रयोगहरूको लागि फ्रिक्वेन्सीहरूमा पनि उपलब्ध छन्।

5) मोटर अपरेटर संयन्त्र

मोटर अपरेटरहरू स्वचालित र रिमोट बन्द गर्न र सर्किट ब्रेकरहरू खोल्न प्रयोग गरिन्छ। त्यहाँ दुई मुख्य प्रकारहरू छन्, जुन मोटर चालित र विद्युत चुम्बकीय हुन्। मोटर चालित मेकानिजमहरू सामान्यतया 400A र माथिको फ्रेम साइज भएका MCCB हरू मोल्डेड केस सर्किट ब्रेकरहरूका लागि प्रयोग गरिन्छ, जबकि इलेक्ट्रोम्याग्नेटिक अपरेटरहरू 225A र तलको MCCB हरूका लागि बढी उपयुक्त हुन्छन्।
