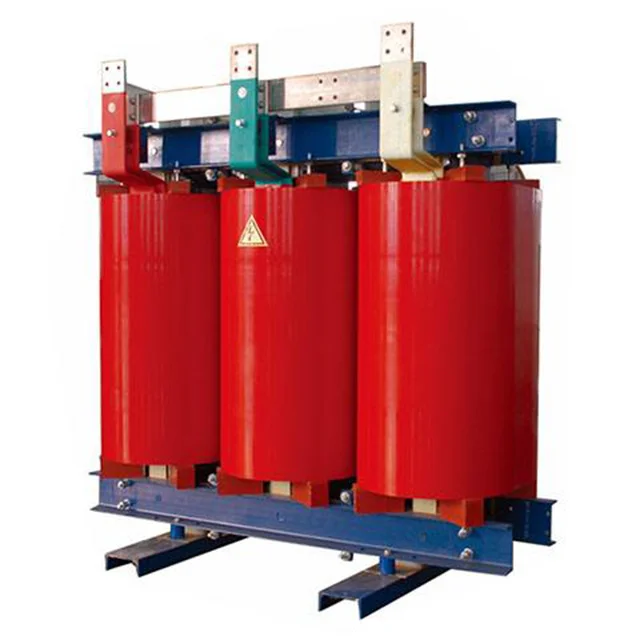

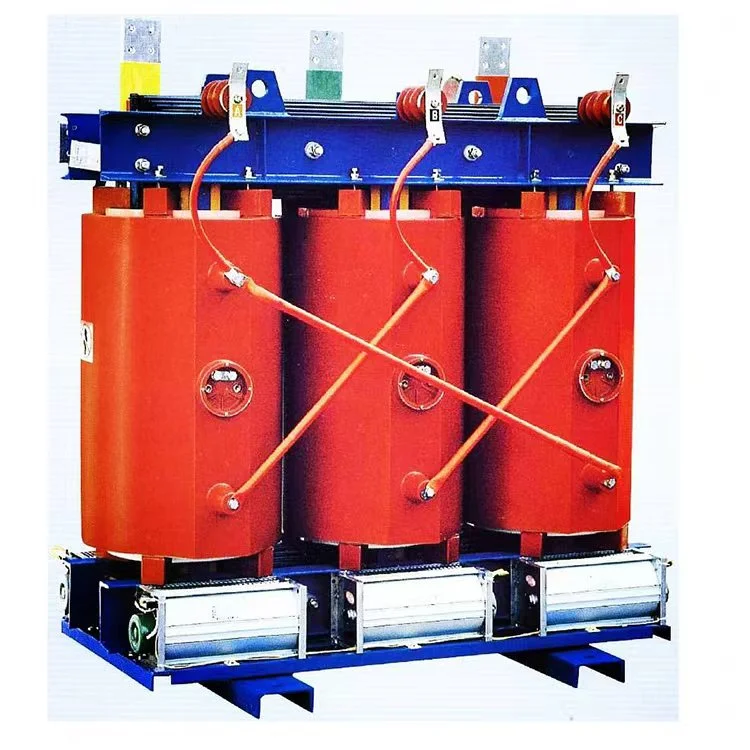

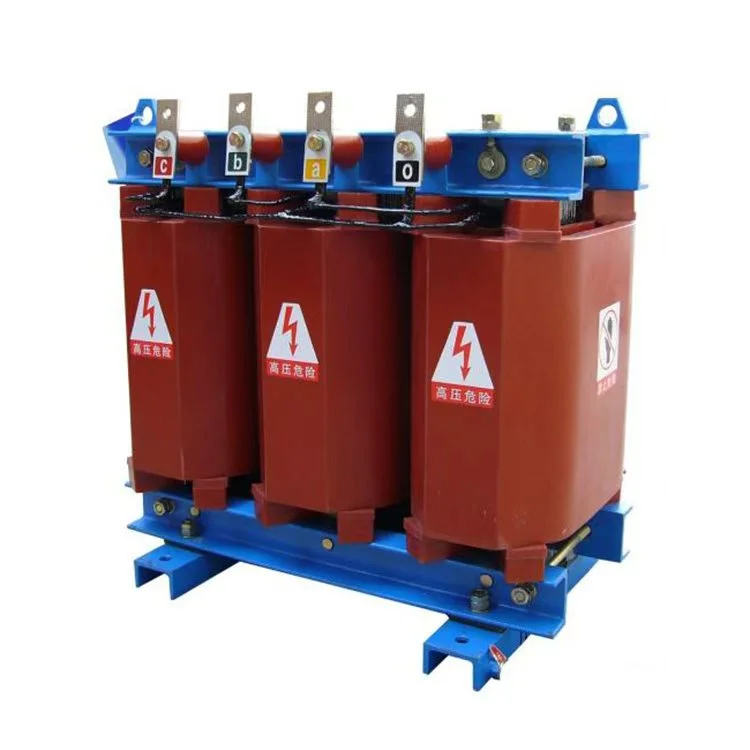

500kva 11kv सुख्खा प्रकार Nltc वितरण ट्रान्सफर्मर

बढ्दो विश्वव्यापी बिजुलीको मागको पृष्ठभूमिमा, 500kva 11kv ड्राई प्रकारको nltc वितरण ट्रान्सफर्मर व्यापक रूपमा ग्रामीण पावर ग्रिड, उद्योग, वाणिज्य, नयाँ ऊर्जा, र सार्वजनिक सुविधाहरू जस्ता क्षेत्रमा प्रयोग गरिन्छ। तिनीहरूको उच्च विश्वसनीयता विश्वभरका 50 भन्दा बढी देशहरू र क्षेत्रहरूमा सञ्चालन मार्फत प्रमाणित गरिएको छ। तिनीहरू तान्जानिया, जिम्बाब्वे, घाना, दक्षिण अफ्रिका, केन्या, जाम्बिया, र अन्य लगायत देशहरू र क्षेत्रहरूमा बेचिएका छन्।

500kva 11kv ड्राई प्रकार nltc वितरण ट्रान्सफर्मरको संरचनात्मक विशेषताहरू:

कुण्डलहरू: कोइलहरू तामाको कन्डक्टरले घाउ हुन्छन्, तारको घाउ वा पन्नीको घाउ, फाइबरग्लासले बलियो बनाइन्छ, र भ्याकुम सुकाउने र डिगास गर्ने प्रक्रियाहरू प्रयोग गरेर फिलर बिना नै इपोक्सी रालले पूर्ण रूपमा कास्ट गरिन्छ। यसले उच्च मेकानिकल बल, बलियो सर्ट सर्किट प्रतिरोध क्षमता, र उत्कृष्ट आवेग प्रतिरोधमा परिणाम दिन्छ।

उच्च भोल्टेज विन्डिङहरू: सुरु र अन्त्य टर्मिनलहरू, साथसाथै मध्यवर्ती ट्यापिङ लिडहरू, तामाको नटले इम्बेड गरिएका छन्। यो संरचनाले राम्रो कठोरता प्रदान गर्दछ, सजिलो ट्याप परिवर्तन गर्न सुविधा दिन्छ, र सफा र सौन्दर्य रूपले मनमोहक उपस्थिति सुनिश्चित गर्दछ।

कोर: कोरलाई उच्च गुणस्तरको ग्रेन ओरिएन्टेड कोल्ड रोल्ड सिलिकन स्टिल पानाहरू 45 डिग्री पूर्ण रूपमा मिटर गरिएको बहु स्टेप ल्याप जोइन्टहरू प्रयोग गरी जम्मा गरिन्छ। 500kva 11kv ड्राई टाइप nltc वितरण ट्रान्सफर्मरको सतहलाई इन्सुलेट रेसिन लेयरले लेप गरिएको छ, जसले नमी प्रतिरोध, खिया रोकथाम, र आवाज घटाउँछ।

क्ल्याम्पिङ प्रणाली: कुण्डलहरूलाई निरन्तर कम्प्रेसनमा राख्नको लागि कोर, क्ल्याम्पिङ फिक्स्चर र कुण्डलहरू बीच लोचदार कम्पोनेन्टहरू प्रयोग गरिन्छ, जसले गर्दा आवाजको स्तर कम हुन्छ।

कूलिङ डिजाइन: 500kva 11kv ड्राई टाइप nltc वितरण ट्रान्सफर्मर प्राकृतिक कूलिङ (AN) को लागि डिजाइन गरिएको हो। लामो समयसम्म भेन्टिलेसन नलिकाहरू पूर्ण रूपमा कास्ट उच्च भोल्टेज र कम भोल्टेज विन्डिङहरूको कुंडल भित्ताहरू भित्र पूर्वनिर्मित हुन्छन्। फोर्स्ड एयर कूलिंग एएफ उपकरण कूलिंग फ्यानहरू विकल्पको रूपमा स्थापना गर्न सकिन्छ। जबर्जस्ती एयर कूलिङको साथ, मूल्याङ्कन गरिएको उत्पादन क्षमता 500kVA र तलको मूल्याङ्कनका लागि 50%.40% ले बढाउन सकिन्छ।

तापमान निगरानी: 500kva 11kv ड्राई प्रकार nltc वितरण ट्रान्सफर्मर BWDK श्रृंखला तापमान नियन्त्रक संग सुसज्जित छ। प्लेटिनम प्रतिरोधी सेन्सरहरू Pt100 कम भोल्टेज कुण्डलहरूको शीर्षमा पूर्व इम्बेडेड प्वालहरूमा घुमाउरो तापमान वृद्धि निगरानी गर्न राखिएको छ। नियन्त्रकले स्वचालित रूपमा कूलिङ फ्यानहरू सुरु वा रोक्छ र फल्ट अलार्म, तापमान अलार्म, र तापमान यात्रा भन्दा बढी जस्ता कार्यहरू प्रदान गर्दछ। यी सुविधाहरूले सुक्खा प्रकारको ट्रान्सफर्मरको लागि भरपर्दो ओभरलोड सुरक्षा प्रदान गर्दछ, जसले गर्दा यसको परिचालन सुरक्षा बढाउँछ।

उत्पादन प्यारामिटरहरू:

उत्पादन उपकरण

अर्ध समाप्त उत्पादन

सुरक्षा घेरा IP21

ट्रान्सफर्मर कोर

ट्रान्सफर्मर घुमाउरो

परीक्षा केन्द्र

घुमाउरो कार्यशाला
