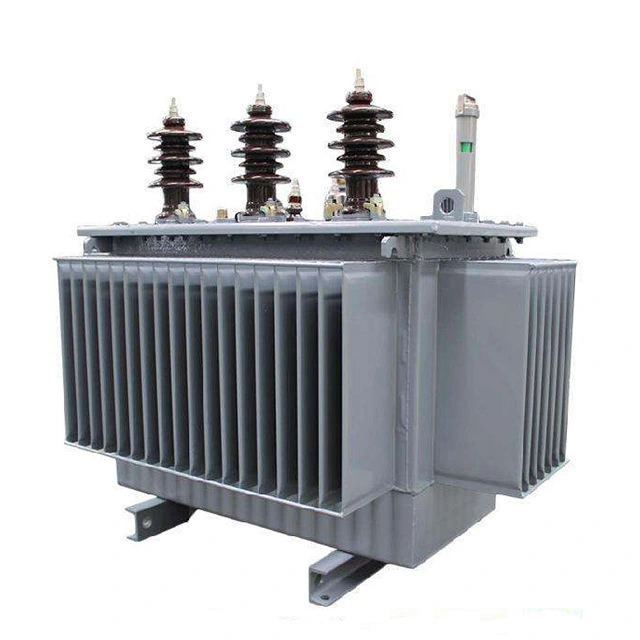

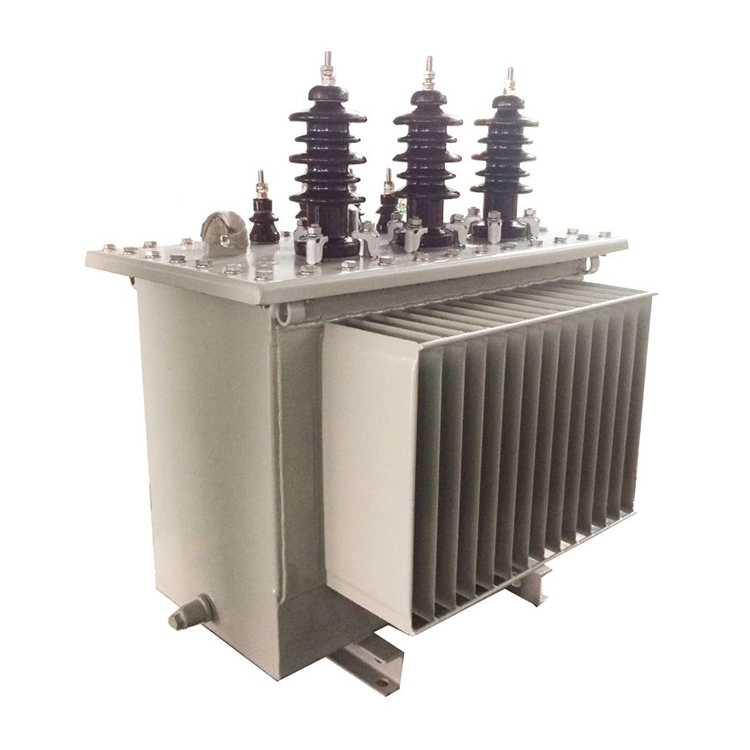

80kva 3 चरण माथि पावर ट्रान्सफर्मर 415v देखि 11kv

80kva 3 फेज स्टेप अप पावर ट्रान्सफर्मर 415v देखि 11kv ले प्राथमिक विन्डिङद्वारा 415V को कम-भोल्टेज वैकल्पिक प्रवाह प्राप्त गर्दछ। चुम्बकीय क्षेत्र केन्द्रित हुन्छ र लेमिनेटेड फलामको कोर मार्फत सेकेन्डरी वाइन्डिङमा निर्देशित हुन्छ, र उच्च भोल्टेज वैकल्पिक रूपमा 1V को सापेक्षिक रूपमा कम आउटपुट 1V को हानि हुन्छ।

80kva 3 चरण स्टेप अप पावर ट्रान्सफर्मर 415v देखि 11kv मुख्यतया लामो दूरीको विद्युत प्रसारण, फोटोभोल्टिक/विन्ड पावरको ग्रिड जडान, र औद्योगिक उच्च भोल्टेज बिजुली आपूर्तिको लागि प्रयोग गरिन्छ। IEC 60076/GB 1094 मापदण्डहरू पूरा गर्ने सामान्य प्रकारहरूमा तेल डुबे, तामा विन्डिङहरू र Dyn11 जडानहरू समावेश छन्।

प्राविधिक प्यारामिटर:

80kva 3 चरण स्टेप अप पावर ट्रान्सफर्मर 415v देखि 11kv सम्म सञ्चालन गर्दा कस्तो प्रकारको परीक्षणहरू सञ्चालन गर्नुपर्छ?

ट्रान्सफर्मर सामान्य रूपमा सञ्चालन हुन्छ भन्ने सुनिश्चित गर्न, निम्न परीक्षणहरू बारम्बार गरिनुपर्छ:

(1) तापक्रम परीक्षण। ट्रान्सफर्मरको सञ्चालन अवस्था सामान्य छ कि छैन र तापमान स्तर धेरै महत्त्वपूर्ण छन्। नियमहरू अनुसार, माथिल्लो तहको तेलको तापक्रम 85 डिग्री सेल्सियस भन्दा बढी हुनु हुँदैन (तापमान वृद्धि 55 डिग्री सेल्सियस भन्दा बढी हुनु हुँदैन)। सामान्यतया, ट्रान्सफर्मरहरू समर्पित तापक्रम मापन उपकरणहरूसँग सुसज्जित हुन्छन्।

(2) लोड परीक्षण। 80kva 3 चरण स्टेप अप पावर ट्रान्सफर्मर 415v देखि 11kv को उपयोग दर सुधार गर्न र बिजुलीको हानि कम गर्न, ट्रान्सफर्मरले सञ्चालनको क्रममा सहन सक्ने वास्तविक विद्युत आपूर्ति क्षमता निर्धारण गर्न आवश्यक छ। मापन कार्य सामान्यतया प्रत्येक सिजनको अधिकतम बिजुली खपत अवधिमा गरिन्छ, र सीधा एमिटरमा क्ल्याम्प प्रयोग गरेर मापन गरिन्छ। हालको मान ट्रान्सफर्मरको मूल्याङ्कन गरिएको वर्तमानको ७० देखि ८०% सम्म हुनुपर्छ। यदि यो दायरा नाघ्यो भने, यसले ओभरलोडिङलाई संकेत गर्छ र तुरुन्तै समायोजन गर्नुपर्छ।

(3) भोल्टेज परीक्षण। भोल्टेज भिन्नता दायरा मूल्याङ्कन भोल्टेजको ±5% भित्र हुनुपर्छ। यदि यो दायरा नाघ्यो भने, ट्याप परिवर्तकलाई तोकिएको दायरा भित्र भोल्टेज ल्याउन समायोजनको लागि प्रयोग गरिनुपर्छ। सामान्यतया, माध्यमिक घुमाउरो टर्मिनल भोल्टेज र अन्तिम प्रयोगकर्ताको टर्मिनल भोल्टेज भोल्टमीटर प्रयोग गरेर मापन गरिन्छ।

(4) इन्सुलेशन प्रतिरोध परीक्षण। 80kva 3 चरण स्टेप अप पावर ट्रान्सफर्मरहरू 415v देखि 11kv को सामान्य सञ्चालन अवस्थामा राख्न, इन्सुलेशन उमेर र दुर्घटनाहरू रोक्न इन्सुलेशन प्रतिरोध परीक्षण सञ्चालन गर्नुपर्छ। परीक्षणको क्रममा, ट्रान्सफर्मरको सञ्चालन रोक्न प्रयास गर्नुहोस् र ट्रान्सफर्मरको इन्सुलेशन प्रतिरोध मान मापन गर्न मेगोहमिटर प्रयोग गर्नुहोस्। मापन गरिएको प्रतिरोध अघिल्लो मापन मानको 70% भन्दा कम हुनु हुँदैन। megohmmeter चयन गर्दा, कम भोल्टेज कोइलले 500v भोल्टेज स्तर प्रयोग गर्न सक्छ।
