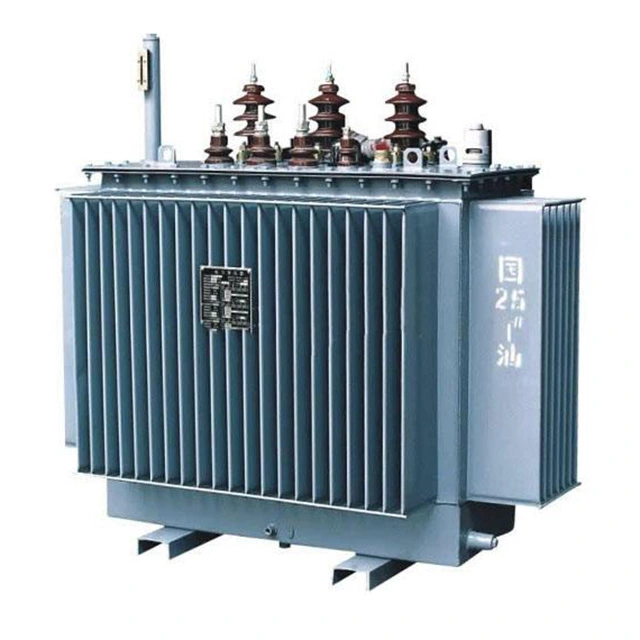

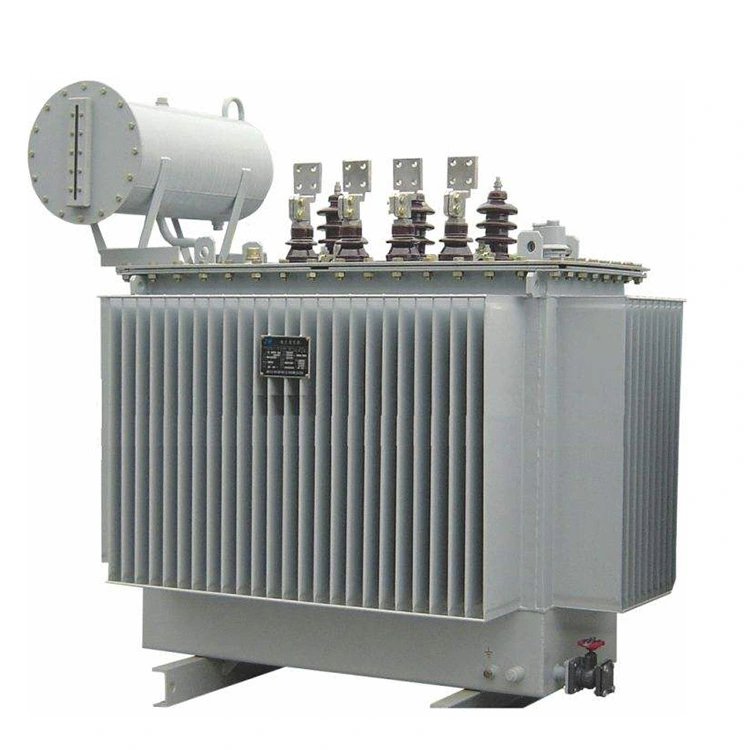

इलेक्ट्रिक 3 फेज 10kv 400kva पावर ट्रान्सफर्मर

इलेक्ट्रिक 3 फेज 10kv 400kva पावर ट्रान्सफर्मर मुख्यतया कोर, विन्डिङ, तेल ट्याङ्की, कूलिङ यन्त्र र सुरक्षा यन्त्र जस्ता कम्पोनेन्टहरू मिलेर बनेको हुन्छ। कोरले सबै कोर प्रकारको संरचना अपनाउने गर्छ, र सामान्यतया कोर प्रकारको संरचनाले ओभरल्यापिङ एसेम्बली प्रक्रिया प्रयोग गर्छ। विन्डिङहरू तीन चरणको पावर ट्रान्सफर्मरको सर्किट भाग हुन्।

3 चरण 10kv 400kva पावर ट्रान्सफर्मरको उच्च र कम भोल्टेज बुशिङहरू पोर्सिलेन इन्सुलेटेड ट्यूबहरू हुन् जसमा कन्डक्टरहरू छन्। तिनीहरू जडान र ट्रान्सफर्मरको प्राथमिक र माध्यमिक windings को लिड-आउट छेउ फिक्सिंग र इन्सुलेट गर्न प्रयोग गरिन्छ।

तेल ट्याङ्की एक ट्यांक शरीर, एक ट्यांक कभर, एक गर्मी अपव्यय उपकरण र एक तेल निर्वहन भल्भ मिलेर बनेको छ। यसको मुख्य कार्यहरू ट्रान्सफर्मरलाई पूर्ण रूपमा एकीकृत गर्न र तातो अपव्यय प्रदान गर्न हो। भित्र windings, एक कोर र ट्रान्सफर्मर तेल छन्।

3 चरण 10kv 400kva पावर ट्रान्सफर्मरको तेलले शीतलन र तातो अपव्ययको कार्य मात्र गर्दैन, तर इन्सुलेट प्रभाव पनि राख्छ। त्यहाँ windings र ट्यांक शरीर (ट्यांक पर्खाल र ट्यांक तल) बीच एक निश्चित दूरी छ, जो ट्यांक मा तेल को इन्सुलेट तह द्वारा अलग छ।

विस्फोट प्रुफ पाइप, यसको कार्य इन्धन ट्याङ्कीमा विस्फोट दुर्घटनाहरू रोक्न हो। ट्याप चेन्जर ट्रान्सफर्मरको आउटपुट भोल्टेज समायोजन गर्न ट्रान्सफर्मरको घुमाउरो संख्या परिवर्तन गर्न प्रयोग गरिन्छ। 3 फेज 10kv 400kva पावर ट्रान्सफर्मरले भोल्टेजलाई नियमन गर्ने विधि भनेको यसको कुनै एउटा विन्डिङमा ट्यापहरू सेट गर्नु, घुमाउरो मोडको कुनै भाग हटाउन वा थप्नु हो, यसरी घुमाउने संख्या परिवर्तन गरी भोल्टेज अनुपात परिवर्तन गर्ने उद्देश्य हासिल गर्नु हो।

प्राविधिक प्यारामिटर:

Q: 3 चरण 10kv 400kva पावर ट्रान्सफर्मरको कोरले कसरी तातो नष्ट गर्छ?

A: ट्रान्सफर्मरको सामान्य सञ्चालनको क्रममा, कोरले फलामको क्षतिको कारणले तातो उत्पन्न गर्छ। कोरको तौल र भोल्युम जति बढी हुन्छ, त्यति नै गर्मी उत्पादन हुन्छ। ९५ डिग्रीभन्दा माथिको ट्रान्सफर्मरको तेलको तापक्रम बुढ्यौली हुने सम्भावना हुन्छ, त्यसैले कोरको सतहको तापक्रम सकेसम्म यो तापक्रमभन्दा कम राख्नुपर्छ। यसका लागि कोरको तातो छिट्टै नष्ट गर्न कोरको तातो अपव्यय संरचना चाहिन्छ। गर्मी अपव्यय संरचना मुख्य रूपमा कोर को गर्मी अपव्यय सतह वृद्धि गर्न को लागी छ। कोर को तातो अपव्यय मुख्यतया तेल च्यानल तातो अपव्यय र कोर को हावा च्यानल तातो अपव्यय समावेश गर्दछ।

ठूलो क्षमताको तेलमा डुबेका ट्रान्सफर्मरहरूमा, तेलको च्यानलहरू प्राय: तातो अपव्यय प्रभाव बढाउन कोरको ल्यामिनेशनहरू बीच सेट गरिन्छ। तेल च्यानलहरू दुई प्रकारका हुन्छन्: एउटा सिलिकन स्टिल पानाहरूसँग समानान्तर हुन्छ, र अर्को स्टिल पानाहरूमा सीधा हुन्छ। पछिल्लो व्यवस्थामा राम्रो गर्मी अपव्यय प्रभाव छ, तर संरचना अधिक जटिल छ।

सुख्खा प्रकारका ट्रान्सफर्मरहरूमा, कोर हावा चिसो हुन्छ। कोर तापक्रम स्वीकार्य मान भन्दा बढि नहोस् भनेर सुनिश्चित गर्न, एयर च्यानलहरू प्रायः फलामको कोर स्तम्भहरू र जुवाहरूमा स्थापित हुन्छन्।
