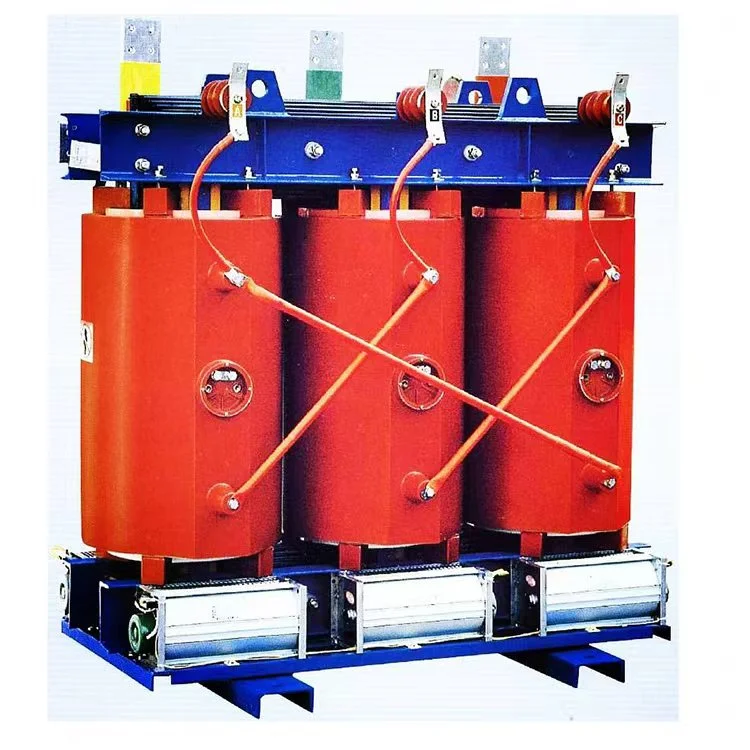

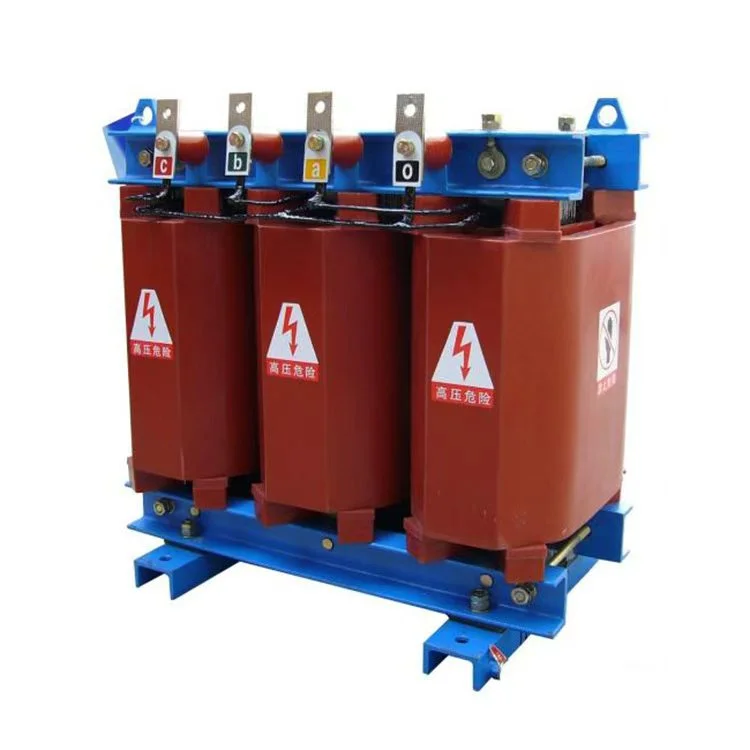

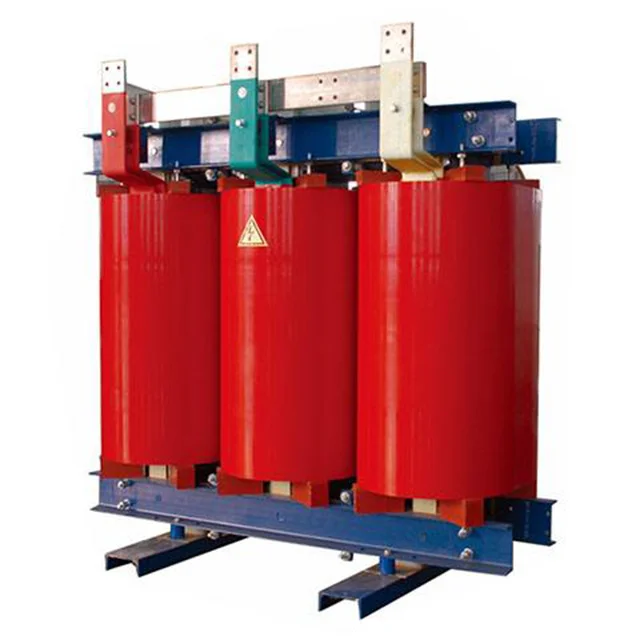

कपर 160 KVA 6.6kV 440V ड्राई टाइप स्टेप डाउन ट्रान्सफर्मर

तामा 160 kVA 6.6kV 440V ड्राई टाइप स्टेप डाउन ट्रान्सफर्मरको तारिङ विधि

ट्रान्सफर्मरको इनपुट र आउटपुट टर्मिनलहरूलाई सर्ट सर्किट गर्नुहोस्, त्यसपछि छोटो टर्मिनलहरू र ग्राउन्ड तारहरू बीचको इन्सुलेशन प्रतिरोध परीक्षण गर्न मेगोहमिटर प्रयोग गर्नुहोस्। 1000V megohmmeter प्रयोग गर्दा, प्रतिरोध मान 2 MΩ भन्दा बढी हुनुपर्छ।

इनपुट र आउटपुट पावर केबलहरूको क्रस सेक्शनले हालको मूल्याङ्कन आवश्यकताहरू पूरा गर्नुपर्छ। वर्तमान घनत्व 2-2.5 A प्रति मिमी² मा कन्फिगर गर्न सिफारिस गरिन्छ।

ट्रान्सफर्मर टर्मिनल ब्लकमा बसबार रङहरू अनुसार तीन चरण इनपुट र आउटपुट पावर तारहरू जडान गर्नुहोस्: पहेँलो देखि चरण A, हरियो देखि चरण B, र रातो देखि चरण C। तटस्थ तार तामा 160 kVA 6.6kV 440V ड्राई प्रकारको स्टेप डाउन ट्रान्सफर्मरको neutral मा जडान हुनुपर्छ। ग्राउन्ड तार ट्रान्सफर्मरको घेरामा जोडिएको हुनुपर्छ। यो सही छ भनेर सुनिश्चित गर्न इनपुट र आउटपुट तारिङ जाँच गर्नुहोस्।

पहिले तामा 160 kVA 6.6kV 440V ड्राई प्रकारको स्टेप डाउन ट्रान्सफर्मरलाई कुनै लोड अवस्था अन्तर्गत ऊर्जा दिनुहोस्, निरीक्षण गर्नुहोस् र मापन गर्नुहोस् कि इनपुट र आउटपुट भोल्टेजहरू आवश्यकताहरू पूरा गर्छन्। एकै समयमा, एकाइ भित्र कुनै पनि असामान्य अवस्थाहरू जाँच गर्नुहोस्, जस्तै असामान्य आवाज, आर्किङ, अनौठो गन्ध, आदि। यदि कुनै असामान्यता फेला पर्यो भने, तुरुन्तै इनपुट पावर आपूर्ति विच्छेद गर्नुहोस्।

लोड परीक्षण पूरा नभएपछि र सबै कुरा सामान्य भएपछि, लोड जडान गर्न सकिन्छ।

उत्पादन प्यारामिटरहरू:

तामा 160 kVA 6.6kV 440V ड्राई टाइप स्टेप डाउन ट्रान्सफर्मर FAQ

प्रश्न: के यो ट्रान्सफर्मरले 60 हर्ट्ज सञ्चालन गर्न सक्छ?

A: हो। यो 50/60 Hz दोहोरो आवृत्ति को लागी डिजाइन गर्न सकिन्छ। कृपया हामीलाई अर्डरमा सूचित गर्नुहोस्।

प्रश्न: 160 kVA को लागि तामा वा एल्युमिनियम घुमाउने राम्रो छ?

A: कपरले कम घाटा र सानो आकार तर उच्च लागत प्रदान गर्दछ। एल्युमिनियम किफायती छ। हामी निरन्तर उच्च लोड चक्रहरूको लागि तामा सिफारिस गर्छौं।

Q: मानक डिजाइनको लागि अधिकतम उचाइ के हो?

A: समुद्र सतह माथि 1,000 मिटर। उच्च उचाइका लागि (जस्तै, 2,000 मिटर), derating लागू हुन्छ। हाम्रा इन्जिनियरहरूलाई सम्पर्क गर्नुहोस्।

प्रश्न: नेतृत्व समय कति लामो छ?

A: मानक गैर-कस्टम इकाई: 15-20 कार्य दिनहरू। अनुकूलन ट्याप/इन्क्लोजरको साथ: 25-30 दिन।

उत्पादन उपकरण

अर्ध समाप्त उत्पादन

सुरक्षा घेरा IP21

ट्रान्सफर्मर कोर

ट्रान्सफर्मर घुमाउरो

परीक्षा केन्द्र

घुमाउरो कार्यशाला
