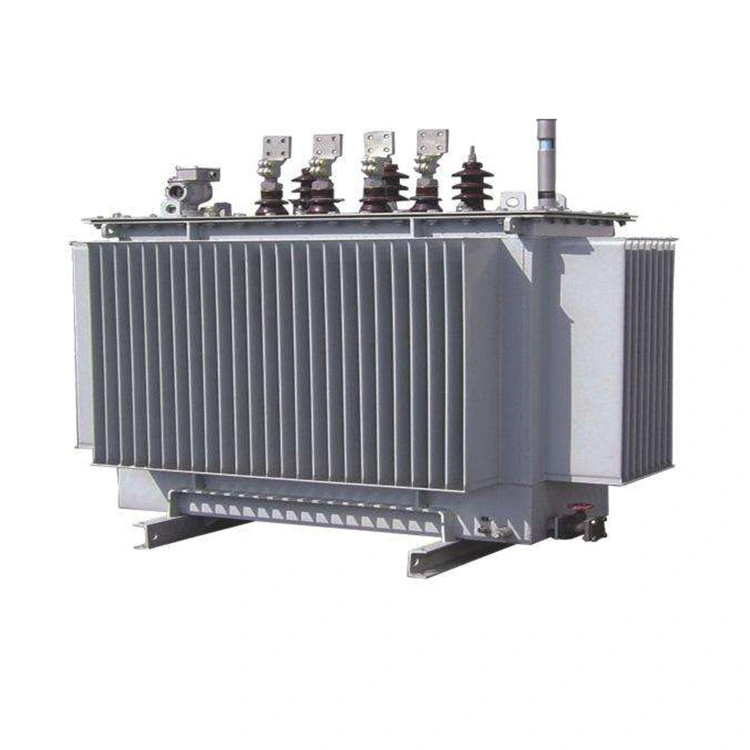

33kv 2.5 Mva तेल डुबे अमोर्फस मिश्र धातु कोर ट्रान्सफर्मर

उच्च गुणस्तर र कम हानि बिजुलीको लागि प्रयोगकर्ताहरूको माग पूरा गर्न, Wenzhou XiFa इलेक्ट्रिक पावर उपकरण कं, लिमिटेडले 33kv 2.5 mva तेल इमर्स्ड अमोर्फस मिश्र धातु कोर ट्रान्सफर्मर उत्पादन र निर्माण गरेको छ। यो हरियो र ऊर्जा बचत अनाकार मिश्र धातु सामग्री बनेको छ। हल्का लोड वा लामो समयसम्म लोड नभएको अवस्थामा सञ्चालन गर्दा, बिजुलीको लागतमा वार्षिक बचत पर्याप्त हुन्छ। सामान्यतया, उच्च प्रारम्भिक खरिद लागत 3 देखि 5 वर्ष भित्र बिजुली बचत मार्फत फिर्ता गर्न सकिन्छ।

सोधपुछ पठाउनुहोस्

उत्पादन विवरण

33kv 2.5 mva तेल डुबेको अमोर्फस मिश्र धातु कोर ट्रान्सफर्मरको कोर फलाममा आधारित अमोर्फस मिश्र धातु स्ट्रिपहरूको बन्द लुप वाइन्डिङद्वारा बनाइन्छ। लेमिनेटेड एयर ग्याप बिनाको एकीकृत संरचनाले हिस्टेरेसिस र एडी वर्तमान हानिलाई उल्लेखनीय रूपमा कम गर्छ। परम्परागत सिलिकन स्टील कोरको तुलनामा, कुनै लोड हानि धेरै कम हुन्छ। कोर स्तम्भ र जुवा epoxy गिलास टाँस्ने द्वारा एक साथ बाँधिएको छ, समग्र कठोरतालाई बलियो बनाउँछ र प्रभावकारी रूपमा अपरेटिङ कम्पन र आवाजलाई दमन गर्दछ।

33kv 2.5 mva तेलले डुबेको अमोर्फस मिश्र धातु कोर ट्रान्सफर्मरको विन्डिङले उच्च शुद्धताको तामा कन्डक्टरहरू प्रयोग गर्छ र उच्च भोल्टेज अवस्थाहरूको लागि उपयुक्त बहु-तह इन्सुलेशन कोटिंग प्रक्रियासँग जोडिएको हुन्छ। सुधारिएको सर्पिल र लगातार इन्टरलिभ वाइन्डिङ संरचनासँग मिलाएर, यसले घुमाउरो विद्युतीय क्षेत्रलाई समान रूपमा वितरण गर्छ, जसले इन्सुलेशन सहिष्णुता र विकृतिको प्रतिरोधलाई सुधार गर्छ। 33kv 2.5 mva तेल इमर्स्ड अमोर्फस मिश्र धातु कोर ट्रान्सफर्मरको उच्च भोल्टेज साइड ±2 × 2.5% नो उत्तेजित भोल्टेज रेगुलेसन गियरहरूसँग सुसज्जित छ, जसले ग्रिड भोल्टेज उतार-चढ़ावको नियमन आवश्यकताहरूसँग ठीकसँग अनुकूलन गर्न सक्छ।

बक्स शरीर नालीदार स्टील प्लेट को अभिन्न वेल्डिंग द्वारा बनाईएको छ। नालीदार खोलको अनुकूली ताप विनिमय संरचनामा भर पर्दै, यसले लामो समयसम्म निरन्तर सञ्चालनको लागि उपयुक्त बाह्य तातो अपव्यय यन्त्रको आवश्यकता बिना इन्सुलेट तेलको कुशल प्राकृतिक परिसंचरण कूलिङ प्राप्त गर्न सक्छ। 33kv 2.5 mva तेल डुबे अमोर्फस मिश्र धातु कोर ट्रान्सफर्मर IEC 296 मापदण्डहरू अनुसार वातावरणमैत्री खनिज इन्सुलेट तेलले भरिएको छ, जसले उत्कृष्ट थर्मल चालकता र इन्सुलेशन कार्यसम्पादनलाई संयोजन गर्दछ, प्रभावकारी रूपमा आन्तरिक लाइभ कम्पोनेन्टहरू अलग गर्दछ र इन्सुलेशन ब्रेकडाउन जोखिमबाट बच्न।

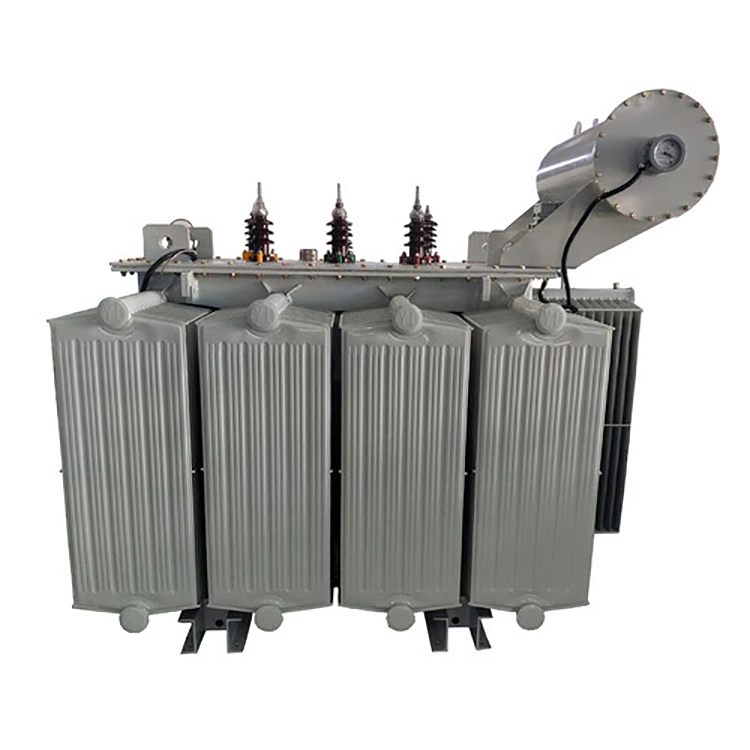

33kv 2 5 Mva Oil Immersed Amorphous Alloy Core Transformer

प्राविधिक प्यारामिटर:

उत्पादनको नाम	33kv 2.5 mva तेल डुबे अमोर्फस मिश्र धातु कोर ट्रान्सफर्मर
रेटेड आवृत्ति	५० हर्ट्ज / ६० हर्ट्ज (अनुकूलन योग्य)
उच्च भोल्टेज (HV)	३३ kV
HV ट्याप दायरा	±2×2.5% वा ±5%
कम भोल्टेज (LV)	0.4 kV (400V); अनुकूलन: 415V, 433V, 480V
जडान समूह	Dyn11 (मानक); Yyn0 वैकल्पिक
चिसो प्रकार	ONAN
इन्सुलेशन कक्षा	कक्षा ए
इन्सुलेशन स्तर	HV: LI170AC70 / LV: LI10AC3
P0	≤ १०८० वाट
Pk@75℃	≤ १६८०० वाट
छोटो सर्किट प्रतिबाधा	६.५%; ऐच्छिक: ६% / ७% / ८%
हालको लोड छैन	≤ ०.४५ %

मुख्य विशेषताहरु:

1. अल्ट्रा ऊर्जा बचत: अमोर्फस मिश्र धातु कोरहरू प्रयोग गरेर, कुनै लोड नोक्सान परम्परागत S9/S11 प्रकारको सिलिकन स्टिल शीट ट्रान्सफर्मरहरूको तुलनामा लगभग 70% देखि 80% सम्म घटाइन्छ। 33kv 2.5 mva तेल इमर्स्ड अमोर्फस मिश्र धातु कोर ट्रान्सफर्मर विशेष गरी ग्रामीण पावर ग्रिड र उद्योगहरूमा लामो समयसम्म सञ्चालनको लागि उपयुक्त छ जहाँ लोड सधैं पूर्ण क्षमतामा हुँदैन।

2. पूर्ण रूपमा सिल गरिएको मर्मत-मुक्त: तेल ट्याङ्कीले तेललाई हावामा सम्पर्क गर्नबाट रोक्न, इन्सुलेशन तेललाई भिजाउन र बुढो हुनबाट जोगाउन पूर्ण रूपमा सिल गरिएको संरचना अपनाउछ। 33kv 2.5 mva तेलमा डुबेको अमोर्फस मिश्र धातु कोर ट्रान्सफर्मरले 50 वर्षको मर्मतसम्भार मुक्त आयु प्राप्त गर्न सक्छ र कठोर बाहिरी वातावरणको लागि उपयुक्त छ।

3. उच्च विश्वसनीयता: कम भोल्टेज घुमाउरो तामाको पन्नीले घाउ हुन्छ, जबकि उच्च भोल्टेज घुमाउरो तामाको तारले घाउ हुन्छ। बलियो सर्ट सर्किट प्रतिरोध र बिजुली स्ट्राइकहरूको प्रतिरोधको साथ, संरचना कम्प्याक्ट छ,
