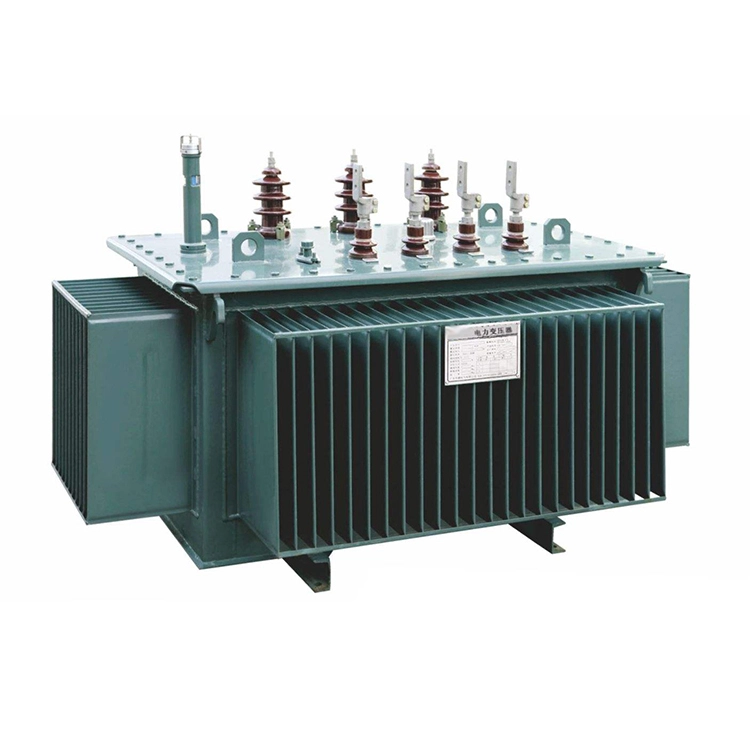

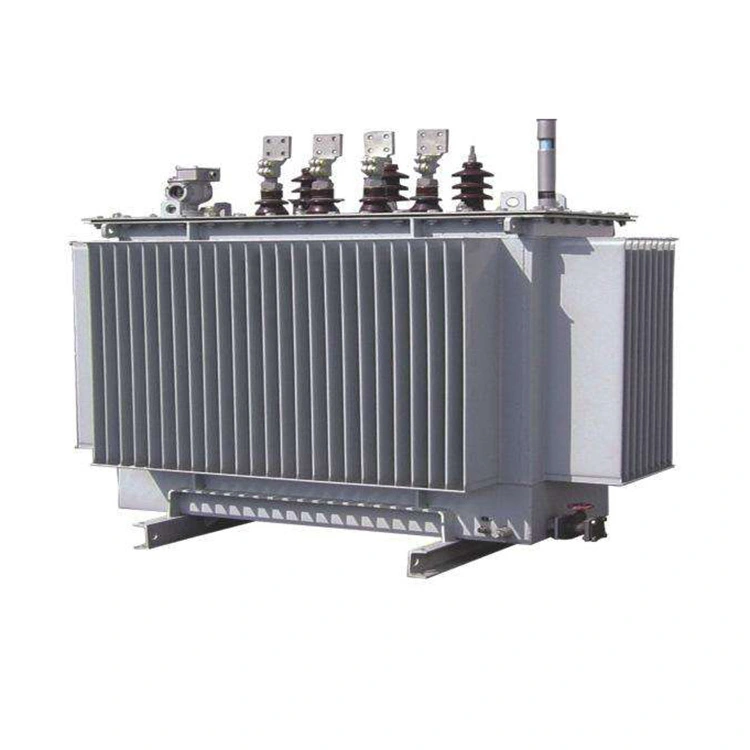

800kva अमोर्फस मिश्र धातु इमर्स्ड ट्रान्सफर्मर

800kva अमोर्फस मिश्र तेल डुबेको ट्रान्सफर्मर नयाँ प्रकारको ऊर्जा बचत सामग्रीबाट बनेको छ। यसको मूल सामाग्री अमोर्फस मिश्र धातुबाट बनेको छ, उच्च चुम्बकीय पारगम्यता र अत्यन्त कम हिस्टेरेसिस हानि सुविधा, जसले नो लोड उर्जा दक्षतालाई उल्लेखनीय रूपमा बृद्धि गर्न सक्छ र GB/T 20052 वा IEC 60076 मापदण्डहरूको पालना गर्दछ। र यसको शीतलन विधि तेलमा डुबेको छ।

800kva अमोर्फस एलोय आयल इमर्स्ड ट्रान्सफर्मरको सील गरिएको संरचना ≤1000m को उचाइ र ≤55K को वातावरणीय तापक्रम वृद्धिको साथ, बाहिरी वा भित्री सबस्टेशनहरूका लागि उपयुक्त, नमी प्रुफ र जंग प्रतिरोधी अनुकूल छ।

यस 800kva अमोर्फस मिश्र धातुको तेल डुबेको ट्रान्सफर्मरको सबैभन्दा ठूलो फाइदा अत्यन्त कम लोड नोक्सनमा निहित छ। यो ट्रान्सफर्मर लगभग 300-450W हो (सिलिकन स्टिल पानाको तुलनामा जुन लगभग 1000-1500W हो), जुन परम्परागत सिलिकन स्टिल पाना ट्रान्सफर्मरहरू भन्दा 60 देखि 75% कम छ। एकै समयमा, यसमा कम आवाज (≤55 देखि 60 dB), बलियो ओभरलोड क्षमता, लामो आयु, र सामान्यतया 25 देखि 30 वर्षसम्म प्रयोग गर्न सकिन्छ। यद्यपि, लागत बढी छ (सिलिकन स्टिल पानाहरू भएको एउटै विनिर्देशको ट्रान्सफर्मरहरू भन्दा लगभग 20% देखि 40% बढी महँगो)।

तसर्थ, ८०० kva अमोर्फस मिश्र तेल डुबेको ट्रान्सफर्मर उच्च ऊर्जा दक्षता आवश्यकताहरू भएका औद्योगिक, व्यावसायिक वा विद्युत वितरण परिदृश्यहरूको लागि उपयुक्त छ।

प्राविधिक प्यारामिटर:

Q: 800kva अमोर्फस एलोय आयल इमर्स्ड ट्रान्सफर्मरको लोड नोक्सन सिलिकन स्टिल पानाले बनेको एउटै क्षमताको ट्रान्सफर्मरको तुलनामा किन उल्लेखनीय रूपमा कम छैन?

A:पहिले, अमोर्फस मिश्र धातुको पट्टीको मोटाई 20 देखि 30 µm मात्र हुन्छ, जुन परम्परागत सिलिकन स्टिल पानाहरूको मोटाईको लगभग एक दशांश हो (230 देखि 350 µm)। सम्बन्ध अनुसार एडी वर्तमान हानि मोटाई को वर्ग को समानुपातिक छ, 800 kVA कोर मा एडी वर्तमान हानि उल्लेखनीय रूपमा कम छ। एकै समयमा, अमोर्फस मिश्र धातुको प्रतिरोधात्मकता सिलिकन स्टिल शीटको भन्दा लगभग 2.5 गुणा बढी हुन्छ, चुम्बकीय प्रवाह परिवर्तन हुँदा तहहरू बीचको परिसंचरण वर्तमान हानिलाई कमजोर बनाउँछ।

दोस्रो, हिस्टेरेसिस लूप साँघुरो छ र जबरजस्ती कम छ। अनाकार मिश्र धातु अनाज सीमा दोष बिना एक अनाकार संरचना छ, र चुम्बकीय डोमेन फ्लिपिङ को प्रतिरोध सानो छ। जबरजस्ती सिलिकन स्टिल पानाको 1/3 देखि 1/5 मात्र हो। यसले चुम्बकीकरणको प्रत्येक चक्रको लागि आवश्यक ऊर्जालाई महत्त्वपूर्ण रूपमा घटाउँछ र हिस्टेरेसिस हानिलाई धेरै कम गर्छ।

तेस्रो, चुम्बकीय प्रवाह घनत्व काम गर्ने डिजाइन अपेक्षाकृत कम छ। 800kva अमोर्फस मिश्र तेल इमर्स्ड ट्रान्सफर्मरको लागि, मूल्याङ्कन गरिएको चुम्बकीय प्रवाह घनत्व सामान्यतया 1.35 देखि 1.45T मा सेट गरिन्छ, जुन सिलिकन स्टिल पानाहरूको 1.65 देखि 1.75T भन्दा कम हुन्छ। फलामको नोक्सान चुम्बकीय प्रवाह घनत्वको वर्ग वा उच्च शक्तिको समानुपातिक भएकोले, चुम्बकीय प्रवाह घनत्वलाई उचित रूपमा घटाउँदा एकाइ जन हानिमा उल्लेखनीय कमी आउन सक्छ।

माथिको संयन्त्रको आधारमा, 800kva अमोर्फस मिश्र धातुको तेल डुबेको ट्रान्सफर्मरको लोड हानि सामान्यतया S13 वा S14 ग्रेड सिलिकन स्टिल पानाहरू भएको समान क्षमताको ट्रान्सफर्मरको 30% देखि 40% मात्र हुन्छ। यो विशेष गरी पावर वितरण परिदृश्यहरूको लागि उपयुक्त छ जहाँ उपकरणहरू प्रायः हल्का लोड वा स्ट्यान्डबाइ अवस्थामा हुन्छन्।

प्रशोधनमा अमोर्फस मिश्र धातु ट्रान्सफर्मर

उपकरण

परीक्षण केन्द्र

ढुवानीमा ट्रान्सफर्मर
