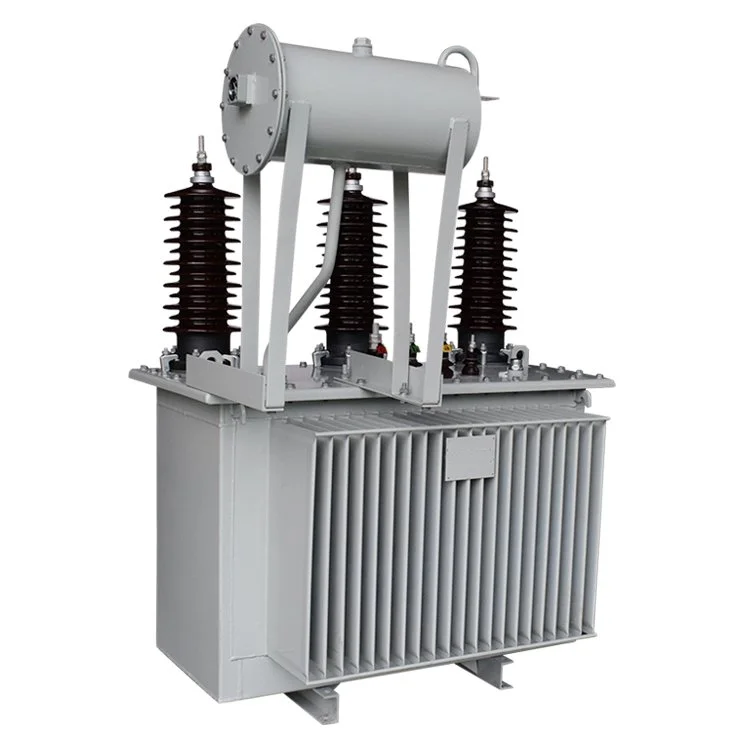

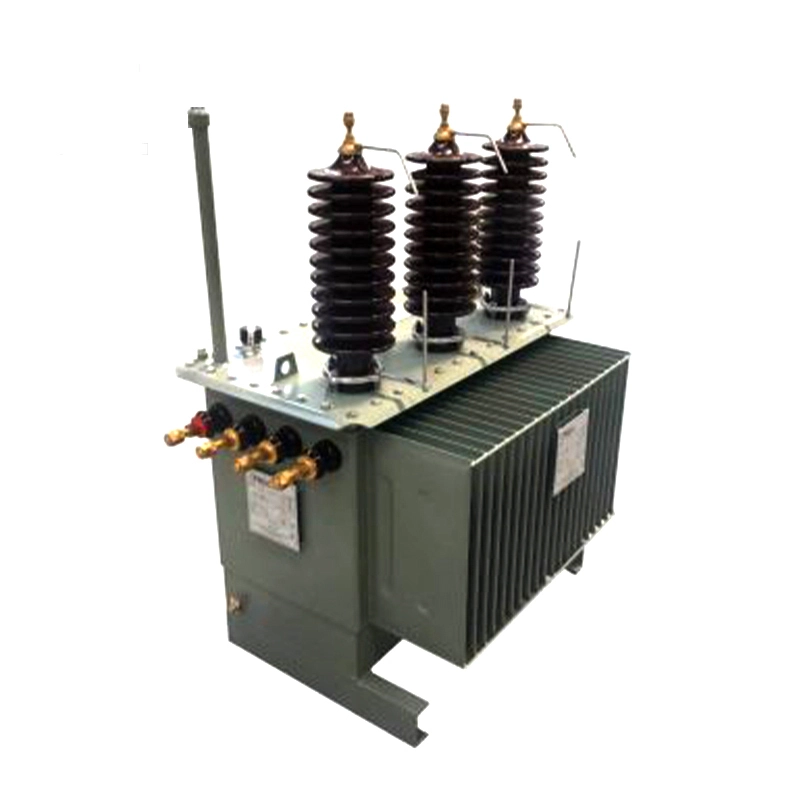

33kv 50kva दुई ​​घुमाउरो तेल इमर्स्ड ट्रान्सफर्मर

33kv 50kva तेल डुबेका ट्रान्सफर्मरहरूको पूर्व-कमिशनिङ निरीक्षण र परीक्षण

1. उपस्थिति र संरचना को दृश्य निरीक्षण

33kv 50kva दुई ​​घुमाउरो तेल डुबेको ट्रान्सफर्मर कुनै पनि देखिने क्षति, विकृति वा तेल चुहावटबाट मुक्त छ भनी सुनिश्चित गर्न एक व्यापक दृश्य निरीक्षण गरिनेछ। ट्याङ्की, रेडिएटरहरू, बुशिङहरू, र दबाब राहत यन्त्र सहित सबै बाहिरी कम्पोनेन्टहरू, तिनीहरू राम्रो अवस्थामा र ठीकसँग स्थापित छन् भनी पुष्टि गर्न जाँच गरिनेछ। सबै मेकानिकल जडानहरू कडापनको लागि प्रमाणित गरिनुपर्छ। थप रूपमा, ग्राउन्डिङ प्रणाली सही रूपमा स्थापित छ र विश्वसनीय अर्थिंग प्रदान गर्दछ, जुन परिचालन सुरक्षाको लागि आवश्यक छ भनेर सुनिश्चित गर्न निरीक्षण गरिनेछ।

2. इन्सुलेशन प्रतिरोध परीक्षण

इन्सुलेशन प्रतिरोध परीक्षण 33kv 50kva दुई ​​घुमाउरो तेल डुबे ट्रान्सफर्मर इन्सुलेशन प्रणालीको अवस्था मूल्याङ्कन गर्नको लागि एक प्रमुख विधि हो। चरण देखि चरण र प्रत्येक चरण मा पृथ्वी को बीच को इन्सुलेशन प्रतिरोध मापन गर्न एक megohmmeter प्रयोग गरिनेछ। इन्सुलेशन कार्यसम्पादनले आवश्यक मापदण्डहरू पूरा गर्दछ भनेर पुष्टि गर्न प्राप्त मानहरूलाई निर्माताको निर्दिष्ट सन्दर्भ डेटासँग तुलना गरिनेछ।

3. डाइलेक्ट्रिक डिसिपेशन कारक परीक्षण

डाइइलेक्ट्रिक हानि परीक्षण, जसलाई ट्यान δ टेस्ट पनि भनिन्छ, 33kv 50kva दुई ​​घुमाउरो तेल डुबेको ट्रान्सफर्मर भित्र ओसिलो प्रवेश, इन्सुलेशन उमेर, वा सम्भावित आंशिक डिस्चार्जको मूल्याङ्कन गर्न प्रयोग गरिन्छ। डाइइलेक्ट्रिक अपव्यय कारक मापन गरेर, इन्सुलेशन सामग्रीको अवस्था अझ व्यापक रूपमा मूल्याङ्कन गर्न सकिन्छ। यो परीक्षण सामान्यतया इन्सुलेशन स्वास्थ्यको थप पूर्ण मूल्याङ्कन प्राप्त गर्न इन्सुलेशन प्रतिरोध परीक्षणको साथमा गरिन्छ।

4. टर्न अनुपात र भेक्टर समूह प्रमाणीकरण

33kv 50kva दुई ​​घुमाउरो तेल डुबेको ट्रान्सफर्मरको प्राथमिक भोल्टेज र सेकेन्डरी भोल्टेज विन्डिङहरू बीचको सही अनुपात पुष्टि गर्ने समावेश सहित डिजाइन विनिर्देशहरूको अनुपालन सुनिश्चित गर्न ट्रान्सफर्मर टर्न अनुपात प्रमाणित गरिनेछ। एकै समयमा, पावर प्रणालीको आवश्यकताहरू अनुसार, सही चरण विस्थापन र तीन चरण विन्डिङहरूको सही जडान सुनिश्चित गर्न भेक्टर समूह जाँच गरिनेछ।

5. कुनै लोड परीक्षण छैन

33kv 50kva दुई ​​विन्डिङ आयल इमर्स्ड ट्रान्सफर्मरको प्राथमिक छेउमा एनर्जी गरिएको छ भने सेकेन्डरी साइड खुला सर्किट गरिएको छ। उद्देश्य लोड वर्तमान र कुनै लोड घाटा मापन गर्नु हो। यो परीक्षणले कोरको गुणस्तर, चुम्बकीय प्रवाह वितरण, र घुमाउरो सममिति सम्बन्धी महत्त्वपूर्ण जानकारी प्रदान गर्दछ। यसले चुम्बकीय सर्किटमा सम्भावित असामान्यताहरू पहिचान गर्न पनि मद्दत गर्दछ।

6. छोटो सर्किट परीक्षण

छोटो सर्किट परीक्षणको समयमा, कम भोल्टेज प्राथमिक भोल्टेज घुमाउरोमा लागू गरिन्छ जबकि सेकेन्डरी भोल्टेज घुमाउरो छोटो सर्किट हुन्छ, जसले छोटो सर्किट प्रतिबाधा र लोड हानिको मापन गर्न अनुमति दिन्छ। परीक्षणले लोड अवस्थाहरूमा 33kv 50kva दुई ​​घुमाउरो तेल डुबेको ट्रान्सफर्मरको कार्यसम्पादनमा मूल्यवान डेटा प्रदान गर्दछ, जसमा थर्मल व्यवहार, छोटो सर्किट प्रतिरोध क्षमता, र विन्डिङहरूको मेकानिकल बल समावेश छ।

7. तेल गुणस्तर विश्लेषण र तेल स्तर निरीक्षण

33kv 50kva दुई ​​घुमाउरो तेल डुबे ट्रान्सफर्मरहरूको लागि, इन्सुलेट तेलको अवस्थाले प्रत्यक्ष रूपमा परिचालन कार्यसम्पादन र सेवा जीवनलाई असर गर्छ। कमिसन गर्नु अघि, ओसिलो सामग्री, अम्लता र अशुद्धता स्तरहरू जस्ता मापदण्डहरू जाँच गर्न प्रयोगशाला विश्लेषणको लागि तेलको नमूनाहरू लिइन्छ। सबै नतिजाहरू लागू मापदण्डहरू अनुरूप हुनुपर्छ। थप रूपमा, ट्याङ्की भित्रको तेल स्तर आवश्यक दायरा भित्र छ भनी सुनिश्चित गर्न, सञ्चालनको क्रममा प्रभावकारी शीतलन र इन्सुलेशनको ग्यारेन्टी गर्न प्रमाणित गरिनेछ।

संक्षेपमा, 33kv 50kva दुई ​​घुमाउरो तेल डुबेको ट्रान्सफर्मर सेवामा राख्नु अघि कडा निरीक्षण र परीक्षणहरूको श्रृंखला पूरा गर्नुपर्छ। यी प्रक्रियाहरूले स्थिर प्रदर्शन, परिचालन सुरक्षा, र दीर्घकालीन विश्वसनीयता सुनिश्चित गर्दछ। उचित पूर्व कमीशनिङ परीक्षणले सम्भावित विफलताको जोखिमलाई मात्र कम गर्दैन तर 33kv 50kva दुई ​​घुमाउरो तेल इमर्स्ड ट्रान्सफर्मरको सुरक्षित र प्रभावकारी दीर्घकालीन सञ्चालनको लागि ठोस आधार पनि प्रदान गर्दछ।

प्राविधिक विशिष्टता:

कार्यशाला

उपकरण

परीक्षण
