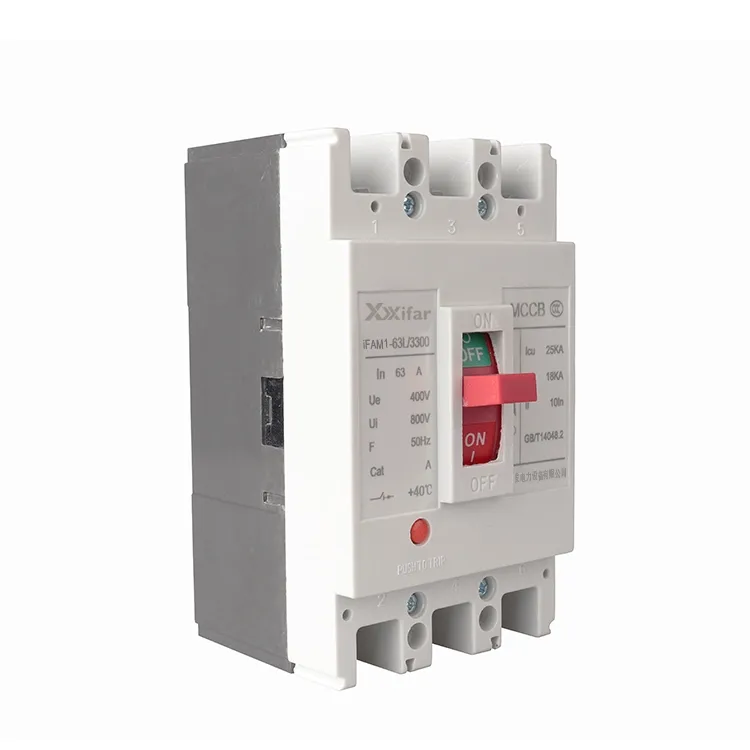

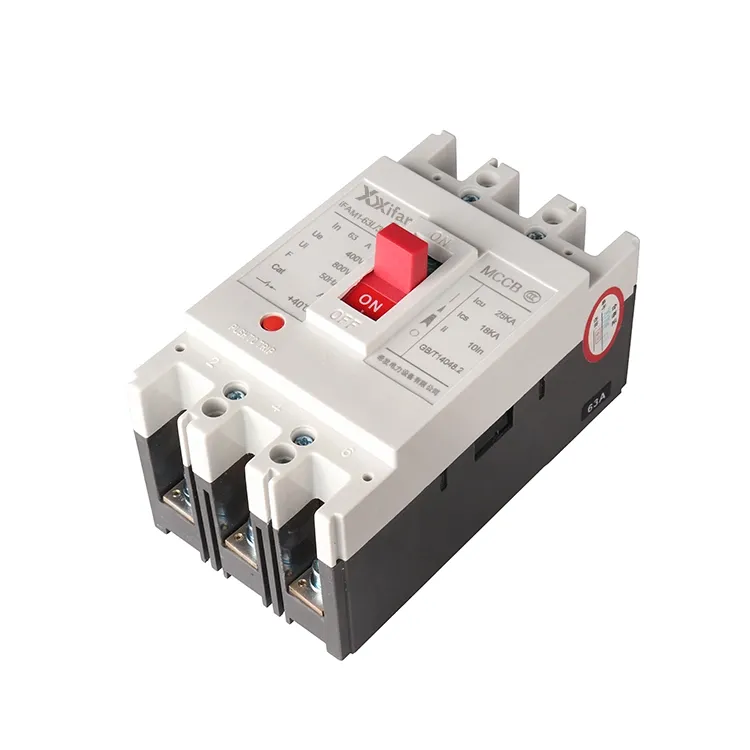

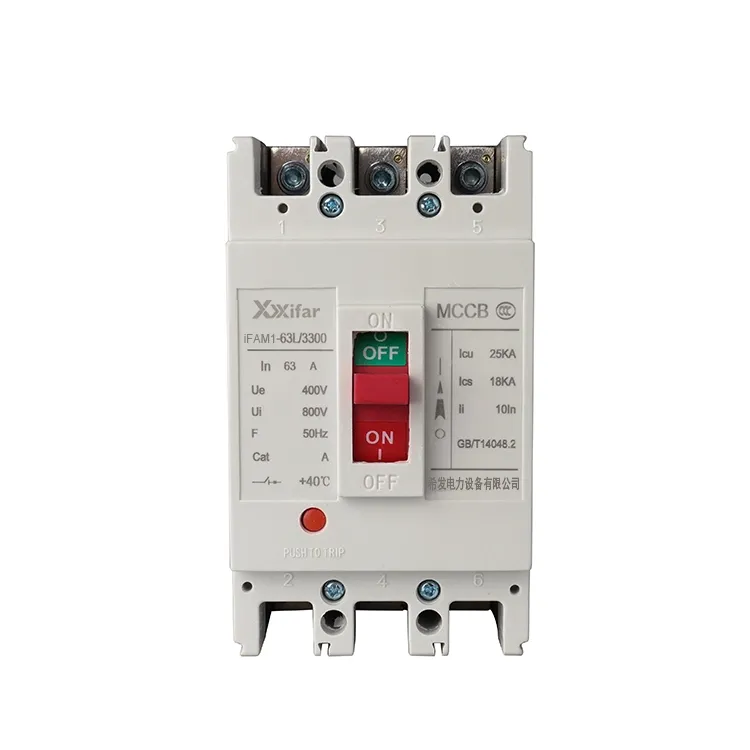

63a 3p मोल्डेड केस सर्किट ब्रेकर

63a 3p मोल्डेड केस सर्किट ब्रेकरहरूको सञ्चालन सिद्धान्तहरू

(1) वर्तमान संवेदना र अवरोध

63a 3p मोल्डेड केस सर्किट ब्रेकर भित्र, एक सेन्सिङ तत्वले सर्किट मार्फत प्रवाहको निगरानी गर्दछ। जब वर्तमान पूर्वनिर्धारित स्तर भन्दा माथि बढ्छ, यसले चुम्बकीय बल उत्पन्न गर्दछ जसले ट्रिपिङ मेकानिज्मलाई सक्रिय गर्दछ। यसले विद्युत चुम्बकीय कार्यको सिद्धान्तको आधारमा सम्पर्कहरू चाँडै खोल्न र सर्किट तोड्ने कारण बनाउँछ।

(2) थर्मल संरक्षण

ओभरलोड अवस्थाहरूमा, 63a 3p मोल्डेड केस सर्किट ब्रेकरको थर्मल तत्व तातो हुन्छ। तापक्रम बढ्दै जाँदा बिमेटल स्ट्रिप झुक्छ, जसले ट्रिप मेकानिजमलाई रिलिज गर्छ र मुख्य सर्किटलाई विच्छेद गर्छ। यसले अत्यधिक तातो हुनबाट रोक्छ र लामो समयसम्म प्रवाहको कारण आगोको जोखिम कम गर्दछ।

(३) अन्डर भोल्टेज र शन्ट ट्रिपिङ

जब आपूर्ति भोल्टेज एक निश्चित स्तर भन्दा तल खस्छ, अन्डर भोल्टेज रिलीजमा आर्मेचर बाहिर निस्कन्छ, ट्रिप मेकानिज्म ट्रिगर गर्दछ र सर्किट खोल्छ। थप रूपमा, जब शन्ट ट्रिप उपकरण सक्रिय हुन्छ, यसको आर्मेचर भित्र तान्दछ र मुख्य सर्किट विच्छेद गर्दै, उही ट्रिपिङ तंत्र सक्रिय गर्दछ।

63a 3p मोल्डेड केस सर्किट ब्रेकरहरूको मुख्य कार्यहरू

(1) सर्ट सर्किट सुरक्षा

सर्ट सर्किटको घटनामा, वर्तमान धेरै उच्च मूल्यमा तीव्र रूपमा बढ्छ। 63a 3p मोल्डेड केस सर्किट ब्रेकरले लगभग तुरुन्तै प्रतिक्रिया दिन्छ, जसले उपकरणहरूलाई गम्भीर विद्युतीय तनावबाट जोगाउन सर्किट खोल्छ।

(2) अधिभार संरक्षण

यदि लोड वर्तमान समय अवधिको लागि मूल्याङ्कन मान नाघ्यो भने, 63a 3p मोल्डेड केस सर्किट ब्रेकर स्वचालित रूपमा ट्रिप हुनेछ। यसले अत्याधिक ताप र तार र जडान गरिएका उपकरणहरूमा हुने क्षतिलाई रोक्न मद्दत गर्दछ।

(3) स्वचालित विच्छेदन

जब पनि गल्ती हुन्छ, 63a 3p मोल्डेड केस सर्किट ब्रेकरले म्यानुअल हस्तक्षेप बिना बिजुली आपूर्ति काट्न सक्छ। थप रूपमा, प्रकार्यले विद्युतीय प्रणाली भित्र उपकरण र कर्मचारी दुवैको सुरक्षामा महत्त्वपूर्ण भूमिका खेल्छ।

63a 3p मोल्डेड केस सर्किट ब्रेकर प्यारामिटर:

63a 3p मोल्डेड केस सर्किट ब्रेकर र मिनिएचर सर्किट ब्रेकरहरू बीचको भिन्नता

1. सर्ट सर्किट ब्रेकिंग क्षमता:

गल्ती अवरोध क्षमतामा स्पष्ट भिन्नता छ। 63a 3p मोल्डेड केस सर्किट ब्रेकरहरूले सामान्यतया 400V मा लगभग 36kA देखि 120kA को अन्तिम ब्रेकिङ क्षमता प्रदान गर्दछ, जबकि 63a 3p लघु सर्किट ब्रेकरहरू सामान्यतया 6kA देखि 10kA को दायरामा मूल्याङ्कन गरिन्छ।

2. सुरक्षा विशेषताहरूको समायोज्यता:

63a 3p MCCB सँग, ओभरलोड र सर्ट सर्किट सुरक्षा स्वतन्त्र रूपमा सेट गर्न सकिन्छ, र यात्रा मानहरू म्यानुअल रूपमा समायोजन गर्न सकिन्छ। इलेक्ट्रोनिक यात्रा एकाइहरूले पनि बहु-स्टेज सुरक्षा प्रदान गर्न सक्छ। यसको विपरित, एक 63a 3p MCB सँग निश्चित सुरक्षा विशेषताहरू छन्, जसले मानक B, C, वा D कर्भहरू समायोजन गर्न नसकिने संयुक्त थर्मल चुम्बकीय संयन्त्र प्रयोग गर्दछ।

3. स्थापना र मेकानिकल बल:

63a 3p मोल्डेड केस सर्किट ब्रेकरहरू सामान्यतया बोल्टहरू प्रयोग गरेर थप सुरक्षित जडान सुनिश्चित गर्न माउन्ट गरिन्छ। यसले तिनीहरूलाई उच्च वर्तमान अनुप्रयोगहरू र कम्पन भएको वातावरणको लागि उपयुक्त बनाउँछ। 63a 3p MCBs, अर्कोतर्फ, मानक 35mm DIN रेलहरूमा द्रुत स्थापनाको लागि डिजाइन गरिएको छ, जुन सुविधाजनक छ तर कम मेकानिकल बलियोता प्रदान गर्दछ।

4. विशिष्ट अनुप्रयोगहरू:

63a 3p MCCBs व्यापक रूपमा औद्योगिक शक्ति वितरण प्रणाली, मोटर सुरक्षा, र माध्यमिक वा तृतीय स्तरहरूमा फिडर सर्किटहरूमा प्रयोग गरिन्छ। जे होस्, 63A 3P MCBs मुख्यतया अन्तिम वितरण सर्किटहरू जस्तै आवासीय वा व्यावसायिक प्रतिष्ठानहरूमा प्रकाश र सकेट आउटलेटहरूका लागि लक्षित छन्।
