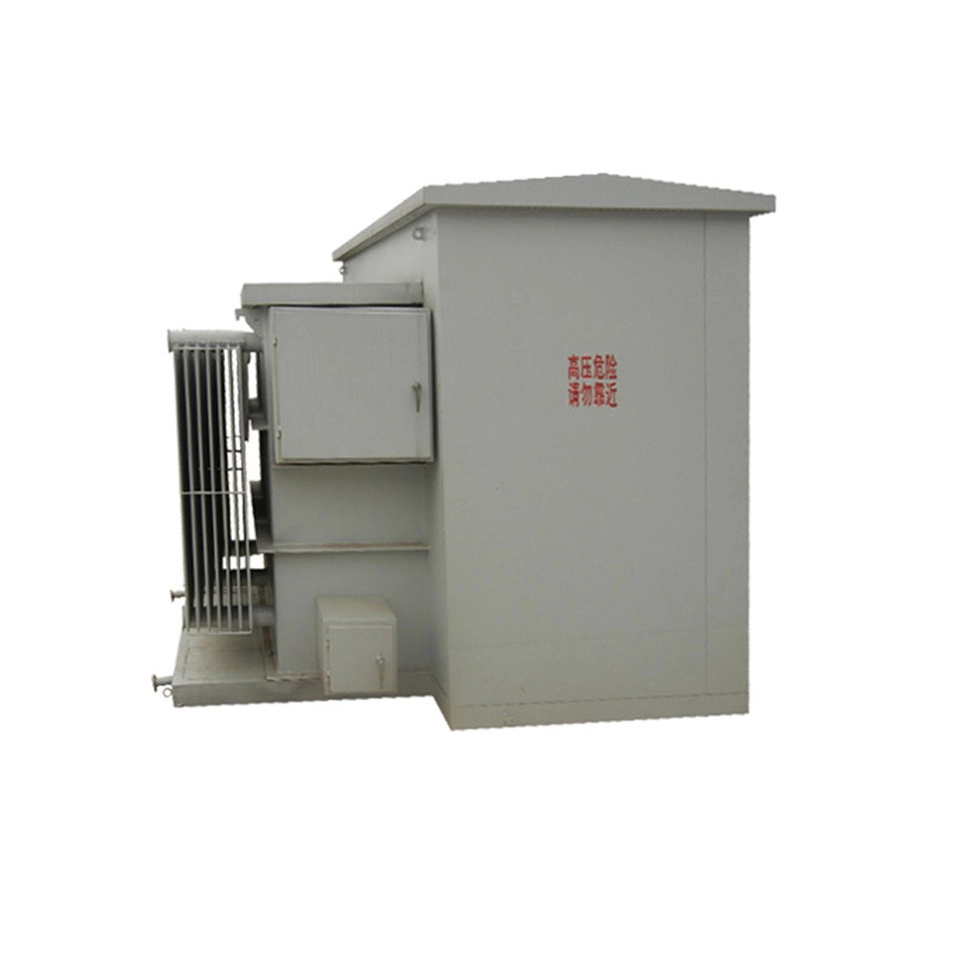

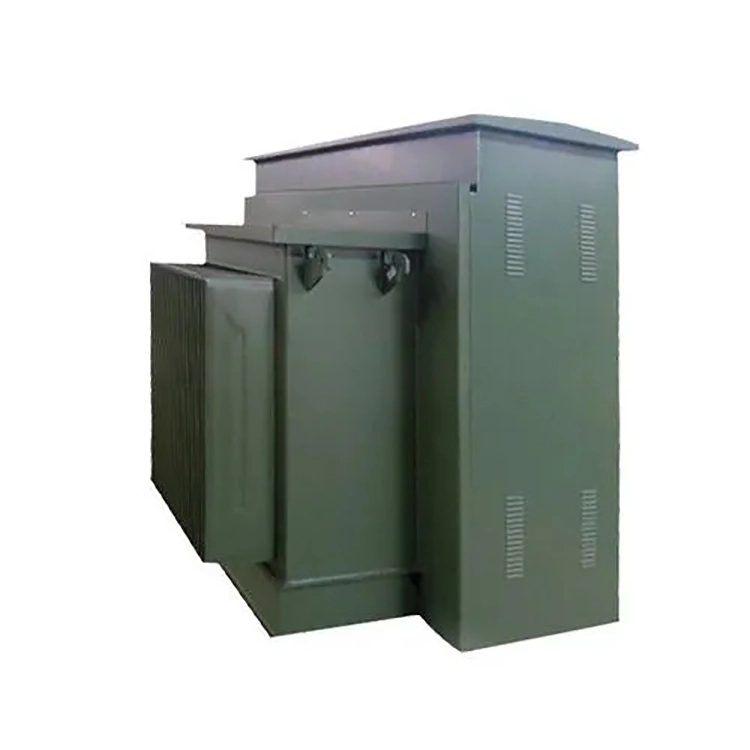

33 0.4kv 1250kva सिंगल फेज प्याड माउन्टेड ट्रान्सफर्मर

33 0.4kv 1250kva सिंगल फेज प्याड माउन्टेड ट्रान्सफर्मर विशेष गरी ठूला भूमिगत पावर प्रणालीहरूको लागि डिजाइन गरिएको उच्च समाधान हो। यसले सुरक्षित र मौसम प्रतिरोधी आवरण सुविधा दिन्छ र उन्नत कुनै विद्युतीय सम्पर्क वा प्रत्यक्ष सम्पर्क कन्फिगरेसनहरूसँग सुसज्जित छ, जसले कर्मचारीहरूको सुरक्षालाई अधिकतम बनाउँछ र सार्वजनिक स्थानहरूमा छेडछाड रोक्न सक्छ। यो 33 0.4kv 1250kva एकल फेज प्याड माउन्ट गरिएको ट्रान्सफर्मरले ANSI, IEEE मापदण्ड र ऊर्जा दक्षता आवश्यकताहरू पूरा गर्दछ, र अधिकतम 33kV प्राथमिक भोल्टेजलाई लचिलो माध्यमिक भोल्टेजमा रूपान्तरण गर्न सक्छ, उत्कृष्ट छोटो सर्किट सुरक्षा क्षमताहरू र ठूला व्यावसायिक अनुप्रयोगहरूको लागि शान्त आवासीय सञ्चालन प्रदान गर्दछ।

प्राविधिक प्यारामिटर:

यो 33 0.4kv 1250kva सिंगल फेज प्याड माउन्टेड ट्रान्सफर्मर एपमा, किन 0.4kV लाई सामान्यतया कम भोल्टेज साइडमा अन्य भोल्टेज स्तरहरूको सट्टा प्रयोग गरिन्छ?

400V (तीन चरण) / 230V (एकल चरण) IEC मानक कम भोल्टेज पावर वितरण प्रणालीहरूमा सामान्य भोल्टेज स्तरहरू हुन्, र व्यापक रूपमा आवासीय, व्यावसायिक र हल्का औद्योगिक अनुप्रयोगहरूमा प्रयोग गरिन्छ। कम भोल्टेज स्विच क्याबिनेटहरू, सर्किट ब्रेकरहरू र केबलहरू जस्ता उपकरणहरू परिपक्व हुन्छन् र 400V स्तरमा उच्च लागत प्रदर्शन अनुपात हुन्छ। एकल चरण 230V ले अतिरिक्त भोल्टेज घटाउने आवश्यकता बिना सामान्य प्रकाश, सकेट र घरेलु उपकरणहरूलाई सीधै बिजुली आपूर्ति गर्न सक्छ।

0.4kV सामान्यतया आवासीय वा व्यावसायिक क्षेत्र भित्र 200 देखि 500 ​​मिटरको दूरीमा प्रसारण गर्न सकिन्छ (≤5% को सामान्य भोल्टेज ड्रपलाई सन्तुष्ट पार्ने)। 1250kVA प्रायः ठूला लोड बिन्दुहरूमा प्रयोग गरिन्छ जस्तै किनमेल केन्द्रहरू, क्याम्पसहरू, मेडिकल सेन्टरहरू, लोड सेन्टर नजिकै अवस्थित ट्रान्सफर्मरको साथ। 0.4kV पर्याप्त छ र उच्च भोल्टेज आवश्यक छैन।

जब एउटै क्षमताको एउटा तीन चरण ट्रान्सफर्मर प्रयोग गर्नुको तुलनामा तीन चरण समूह (कुल क्षमता 3750kVA) बनाउन तीनवटा त्यस्ता 33 0.4kv 1250kva एकल फेज प्याड माउन्टेड ट्रान्सफर्मरहरू प्रयोग गरिन्छ। लोड वितरण, तटस्थ बिन्दु ग्राउन्डिङ, र सुरक्षा कन्फिगरेसनको सन्दर्भमा मुख्य भिन्नता र सावधानीहरू के हुन्?

जब तीन चरणको कन्फिगरेसनमा तीन 33 0.4kv 1250kva सिंगल फेज प्याड माउन्टेड ट्रान्सफर्मरहरू प्रयोग गरिन्छ, एउटै क्षमताको एकल चरण ट्रान्सफर्मरबाट मुख्य भिन्नता निम्नानुसार हुन्छ:

लोड वितरण कडाई सन्तुलित हुनुपर्छ; अन्यथा, एक निश्चित चरणमा ओभरलोडले तटस्थ बिन्दुमा गम्भीर विचलन ल्याउनेछ र पारस्परिक चुम्बकीय क्षेत्र अन्तरक्रिया मार्फत तीन चरण ट्रान्सफर्मरको रूपमा क्षतिपूर्ति गर्न सकिँदैन।

पहिलो, तटस्थ बिन्दु ग्राउन्डिङको लागि, तीन 33 0.4kv 1250kva सिंगल फेज प्याड माउन्ट गरिएका ट्रान्सफर्मरहरूको कम भोल्टेज न्यूट्रल बिन्दुहरूलाई बाहिरी रूपमा जडान गरी एकल बिन्दुमा ग्राउन्ड गर्न आवश्यक छ। अन्यथा, परिसंचरण प्रवाहहरू र जमीन सम्भावित भिन्नताहरू हुन सक्ने सम्भावना छ। यसको विपरित, तीन चरण ट्रान्सफर्मरहरूको तटस्थ बिन्दुहरू सीधा आन्तरिक रूपमा बाहिर निस्किन्छन् र जमीनमा सरल र भरपर्दो हुन्छन्।

दोस्रो, सुरक्षाको सन्दर्भमा, एकल चरण समूहमा प्रत्येक 33 0.4kv 1250kva सिंगल फेज प्याड माउन्ट गरिएका ट्रान्सफर्मरहरूसँग यसको उच्च भोल्टेज पक्ष स्वतन्त्र रूपमा फ्यूजहरूसँग कन्फिगर गरिएको छ। एक चरणमा त्रुटि भएमा, अन्य दुई चरणहरूमा अझै पनि विद्युत आपूर्ति गर्न सक्षम हुन सक्छ। त्यसकारण, एक चरण विफलता अलार्म थपिनुपर्छ, र शून्य अनुक्रम सुरक्षा विशेष रूपमा कम भोल्टेज पक्षको लागि डिजाइन गर्न आवश्यक छ। यसको विपरित, तीन चरण ट्रान्सफर्मरहरूमा सामान्यतया एक एकीकृत यात्रा हुन्छ, र सुरक्षा समन्वय सरल हुन्छ।

समग्रमा, 33 0.4kv 1250kva सिंगल फेज प्याड माउन्टेड ट्रान्सफर्मर समूह विस्तारमा लचिलो छ, यातायातमा सुविधाजनक छ, तर जटिल सुरक्षा, लोड ब्यालेन्सका लागि उच्च आवश्यकताहरू, र ठूलो कुल लागत र भुइँ क्षेत्र छ। यो मुख्य भारको रूपमा एकल चरण लोडको साथ चरणबद्ध निर्माण वा परिदृश्यहरूको लागि उपयुक्त छ।
