100 Kva 3 चरण प्याडमाउन्ट ट्रान्सफर्मर

Wenzhou XiFa इलेक्ट्रिक पावर उपकरण कं, लिमिटेड विभिन्न प्रकारका पावर ट्रान्सफर्मरहरूको अनुसन्धान र उत्पादनमा माहिर छ। हामीसँग बलियो प्राविधिक क्षमता र पूर्ण उत्पादन उपकरण छ। सबै उत्पादनहरू कडाईका साथ राष्ट्रिय मापदण्ड र आईईसी अन्तर्राष्ट्रिय मापदण्डहरू अनुसार निर्माण हुन्छन्। 100 kva 3 फेज प्याडमाउन्ट ट्रान्सफर्मरहरू कम हानि, स्थिर सञ्चालन, सुरक्षा र स्थायित्व छन्, र पावर ग्रिड वितरण, औद्योगिक र खानी उद्यम, फोटोभोल्टिक र पवन ऊर्जा, आदि जस्ता परिदृश्यहरूमा व्यापक रूपमा लागू हुन्छन्। हामी आवश्यकता अनुसार विशिष्टताहरू अनुकूलित गर्न सक्छौं र स्वदेश र विदेश दुबै बजारहरूमा निर्यात गर्न सक्छौं।

सोधपुछ पठाउनुहोस्

उत्पादन विवरण

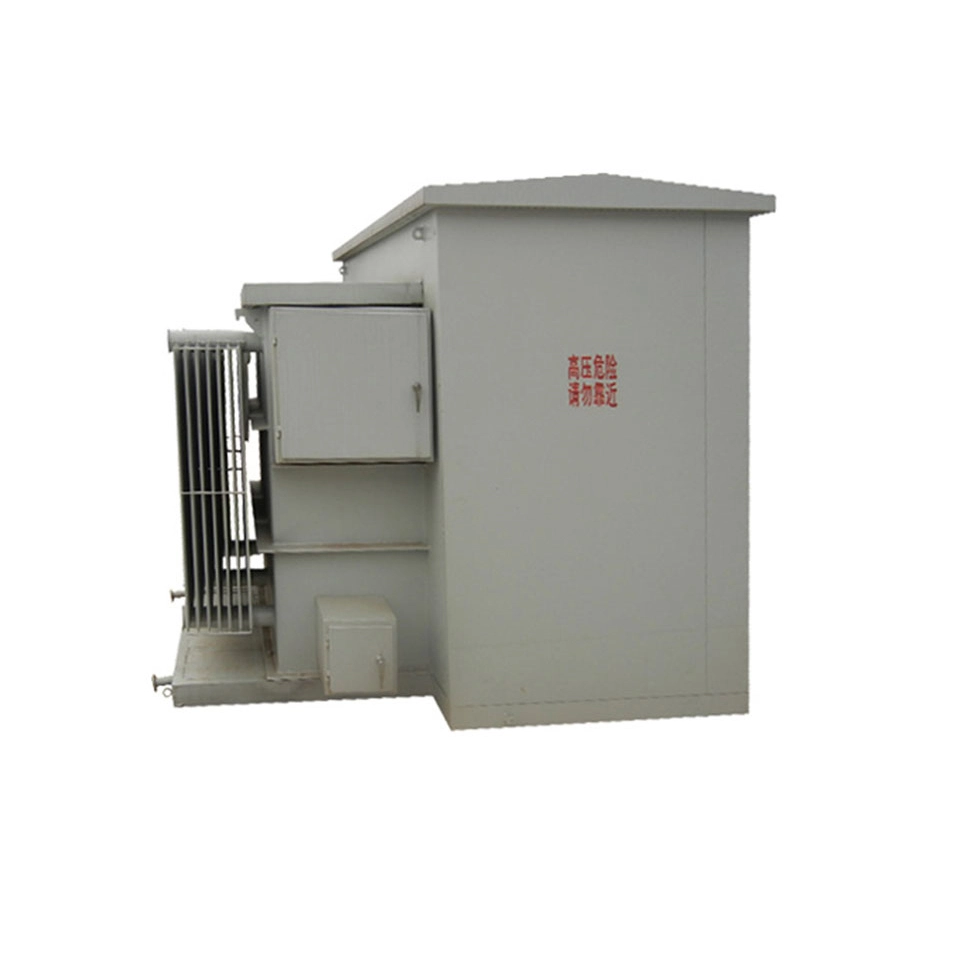

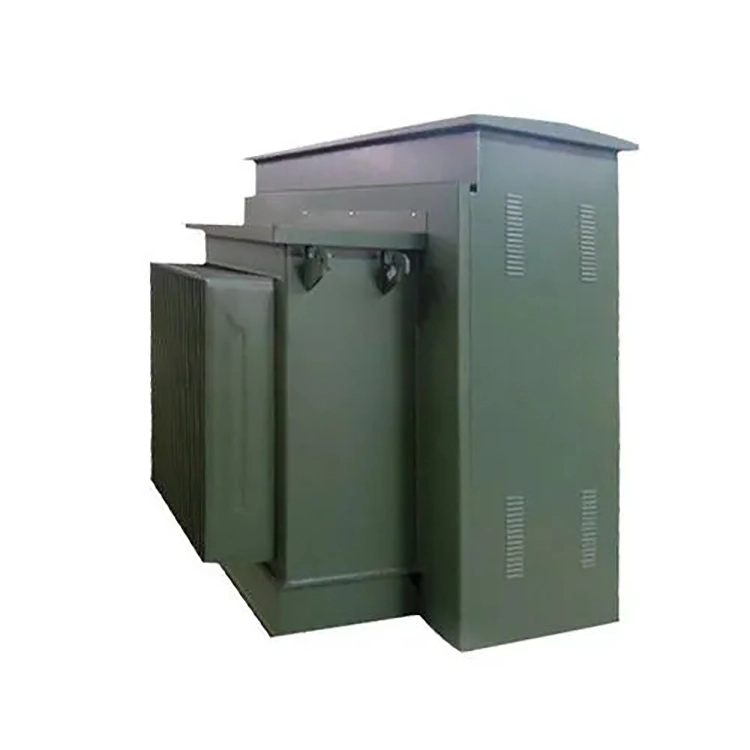

100 kva 3 फेज प्याड माउन्टेड ट्रान्सफर्मर एक एकीकृत आउटडोर पावर वितरण पूर्ण उपकरण हो। क्याबिनेटको भित्री भागलाई तीन स्वतन्त्र कक्षहरूमा विभाजन गरिएको छ: उच्च भोल्टेज कक्ष, ट्रान्सफर्मर कक्ष, र कम भोल्टेज कक्ष।

यसले उच्च भोल्टेज स्विचहरू, फ्यूजहरू, लाइटनिङ अरेस्टरहरू, मुख्य ट्रान्सफर्मर बडी, कम भोल्टेज वितरण स्विचहरू, मिटरहरू, र विभिन्न सुरक्षा उपकरणहरू एकीकृत गर्दछ। समग्र लेआउट सफा र कम्प्याक्ट छ, र कुनै छुट्टै विद्युत वितरण कोठा निर्माण गर्न आवश्यक छैन।

ट्रान्सफर्मरको मानक भोल्टेज विनिर्देश। यसले Dyn11 जडान समूहलाई अपनाउँछ र औद्योगिक आवृत्तिको 50 हर्ट्जमा सञ्चालन गर्दछ। उच्च र कम भोल्टेजको मूल्याङ्कन गरिएको धाराहरू आवश्यकताहरू पूरा गर्न मेल खान्छ। ट्रान्सफर्मरको प्रसारण कार्यसम्पादन स्थिर र भरपर्दो छ। 100 kva 3 फेज प्याड माउन्ट गरिएको ट्रान्सफर्मरमा उत्कृष्ट तातो अपव्यय क्षमताहरू छन्। यसमा दुईवटा चिसो रूपहरू छन्: तेलमा डुबेको सेल्फ कूलिङ र ड्राई टाइप एयर कूलिङ। यसमा धुलो र वर्षा विरुद्ध सुरक्षात्मक सुविधाहरू पनि छन्।

सञ्चालन घाटा कम छ, चलिरहेको आवाज सानो छ, र यो ओभरलोड, सर्ट सर्किट, र बिजुली स्ट्राइक को लागी बहु सुरक्षा सुरक्षा संयन्त्र संग सुसज्जित छ। यसमा बलियो विरोधी हस्तक्षेप क्षमता छ, लामो समयको लागि जटिल बाहिरी वातावरणीय अपरेशनहरूमा अनुकूलन गर्न सक्छ, उत्कृष्ट बिजुली आपूर्ति स्थिरता छ, र पछि मर्मत र मर्मत अपेक्षाकृत सरल छ।

100 Kva 3 Phase Padmounted Transformer

प्राविधिक विशिष्टता:

उत्पादन नाम:	100 kva 3 चरण प्याडमाउन्ट ट्रान्सफर्मर
मूल्याङ्कन भोल्टेज अनुपात:	10kV / 0.4kV
आवृत्ति:	५० हर्ट्ज
भेक्टर समूह:	Dyn11
छोटो सर्किट प्रतिबाधा:	६%~ ८%
शीतलन मोड:	ONAF, ONAN
प्रतिबाधा:	2.0% देखि 5.75%
घुमाउरो सामग्री:	तामा वा एल्युमिनियम
मुख्य सुरक्षा ग्रेड:	तटीय र आर्द्र क्षेत्रहरूको लागि मानक IP23, IP54

Q: 100 kva 3 फेज प्याडमाउन्टेड ट्रान्सफर्मरको लागि, जब यो बाहिर स्थापित हुन्छ, त्यहाँ किन दुईवटा कन्फिगरेसनहरू छुट्याउनुपर्दछ, "रिङ नेटवर्क फिडर प्रकार" र "रेडियल फिडर प्रकार"?

A: विकिरण फिडर कन्फिगरेसन अन्तर्गत, ट्रान्सफर्मरको प्राथमिक छेउ मात्र एकल केबलमा जडान गरिएको छ, र त्यहाँ कुनै लोड स्विच छैन, परिणामस्वरूप एक साधारण संरचना र कम लागत। यद्यपि, यस विधिको घातक कमजोरी यो हो कि 100 kva 3 फेज प्याडमाउन्ट ट्रान्सफर्मरलाई मर्मत आवश्यक पर्दा वा केबलको यो खण्ड असफल हुँदा, सम्पूर्ण फिडरको पावर सप्लाई काट्नु पर्छ, जसका कारण एउटै लाइनमा रहेका सबै डाउनस्ट्रीम प्रयोगकर्ताहरूलाई पूर्ण रूपमा पावर अफ गरिएको छ। बिजुली आपूर्ति विश्वसनीयता पूर्ण रूपमा एकल च्यानल को निरन्तरता मा निर्भर गर्दछ।

रिङ नेटवर्क फिडर कन्फिगरेसन अन्तर्गत, 100 kva 3 फेज प्याडमाउन्टेड ट्रान्सफर्मरको प्राथमिक पक्ष दुई इनकमिङ इन्टरफेस पोर्टहरू र बिल्ट इन लोड स्विचसँग आरक्षित छ, जुन रिङ नेटवर्क सर्किटमा श्रृंखलामा जडान गर्न सकिन्छ। जब ट्रान्सफर्मर आफै सञ्चालनबाट बाहिर निकाल्न आवश्यक हुन्छ वा एक तर्फको केबल फेल हुन्छ, लोड स्विच 100 kva 3 फेज प्याडमाउन्ट ट्रान्सफर्मर रिङ नेटवर्कबाट अलग गर्न सञ्चालन गर्न सकिन्छ, रिङ नेटवर्कको मुख्य ट्रंक लाइनको निरन्तरता कायम राख्दै, अन्य प्रयोगकर्ताहरूलाई सक्षम पार्दै, अन्य प्रयोगकर्ताहरूलाई अझै पनि त्यहाँ लक्ष्यको तर्फबाट आपूर्ति गर्न मिल्ने पावर उपलब्ध गराइन्छ। मुख्य लाइनमा अवरोध नगरी मर्मतसम्भार र केबल गल्तीहरू मात्र बिजुली आउटेज क्षेत्र विस्तार नगरी दोषपूर्ण खण्डलाई अलग गर्दै। यद्यपि यो कन्फिगरेसनले एउटा प्राथमिक साइड स्विच उपकरण र दोस्रो आगमन बुशिङ थप्छ, लागत लगभग 15% देखि 20% सम्म बढ्छ, तर वितरण प्रणालीको पावर उपलब्धता सूचकहरूमा उल्लेखनीय सुधार गर्दछ।
