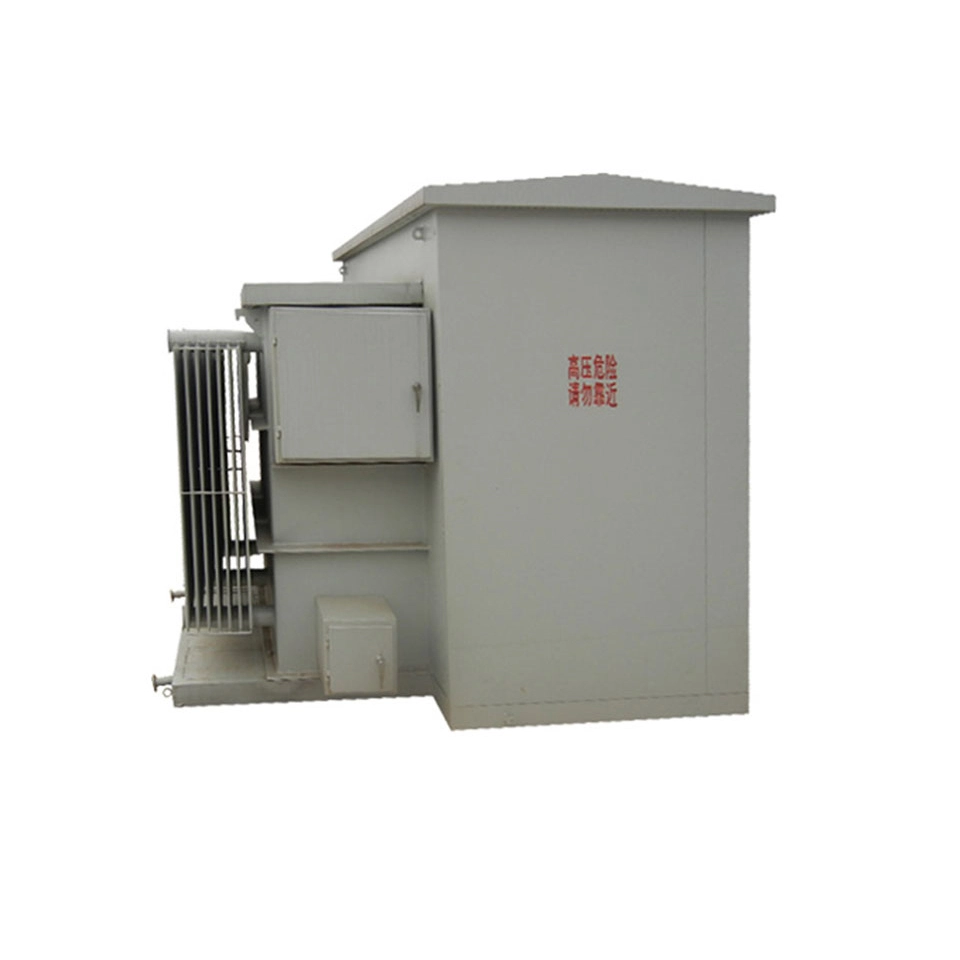

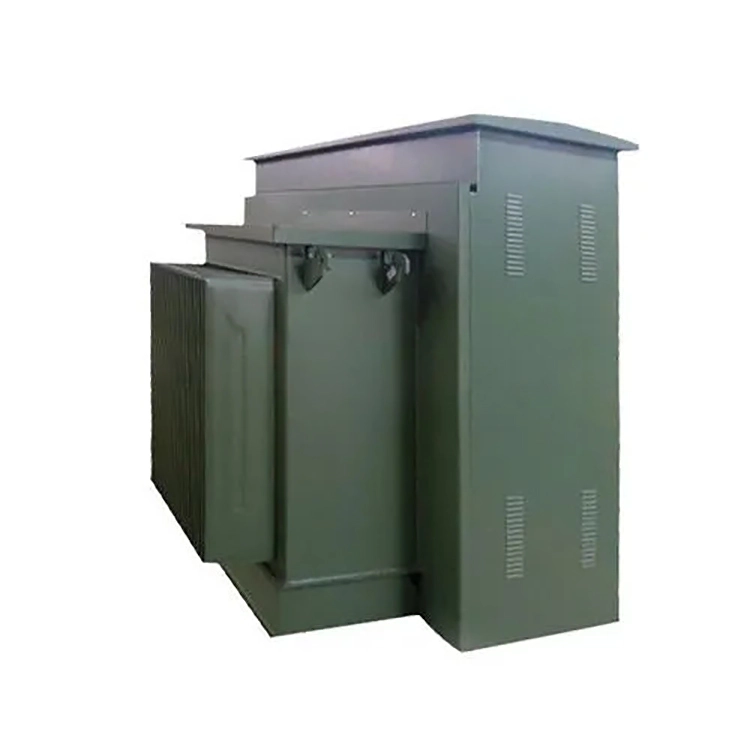

तेल भरिएको प्याड माउन्ट ट्रान्सफर्मर 1000kva

तेल भरिएको प्याड माउन्टेड ट्रान्सफर्मर 1000kva एक तीन चरण वितरण ट्रान्सफर्मर हो जुन विशेष रूपमा 1000 kva को मूल्याङ्कन क्षमताको साथ बाहिरी जमीन स्थापनाको लागि डिजाइन गरिएको हो। यो निलम्बित वा भूमिगत गाडिनुको सट्टा प्रिकास्ट कंक्रीट फाउन्डेसनमा सिधै स्थापित हुन्छ। बिजुली इन्सुलेशन र थर्मल व्यवस्थापन प्राप्त गर्न तेलको उच्च डाइलेक्ट्रिक शक्ति र तातो अपव्यय गुणहरू प्रयोग गरेर, फलामको कोर र विन्डिङहरू इन्सुलेट तेलमा पूर्ण रूपमा डुबेका छन्।

तेल भरिएको प्याड माउन्ट गरिएको ट्रान्सफर्मर 1000kva को खोल नालीदार तेल ट्याङ्कीबाट बनेको हुन्छ, र नालीदार प्लेटहरू प्रयोग गरेर ONAN कूलिङ हासिल गरेर तातो खपत सतह बढाइन्छ। तरंगहरूको लोचदार गुणले तापमान परिवर्तनको कारण इन्सुलेट तेलको मात्रा विस्तारलाई अवशोषित गर्न सक्छ। यसको पूर्ण रूपमा सील गरिएको संरचनाले इन्सुलेट तेल बाहिरी हावासँग सम्पर्कमा नआउने सुनिश्चित गर्दछ, प्रभावकारी रूपमा तेलको गुणस्तरको बिग्रन र अक्सिजन र आर्द्रताको घुसपैठको कारण इन्सुलेट सामग्रीको बुढ्यौली रोक्न।

तेल भरिएको प्याड माउन्ट गरिएको ट्रान्सफर्मर 1000kva को सम्पूर्ण संरचना तीनवटा छुट्टै कम्पार्टमेन्टहरू मिलेर बनेको छ: उच्च भोल्टेज कोठा, कम भोल्टेज कोठा र ट्रान्सफर्मर कोठा। कम भोल्टेज कोठाको ढोका तीन बिन्दु लक संग सुसज्जित छ। उच्च भोल्टेज कोठाको ढोका उच्च भोल्टेज साइडमा लाइभ सञ्चालन रोक्नको लागि कम भोल्टेज कोठाको ढोका खोलिएपछि मात्र खोल्न सकिन्छ। दुबै उच्च भोल्टेज र कम भोल्टेज पक्षहरू NEMA ग्राउन्डिङ टर्मिनलहरूसँग सुसज्जित छन्।

बिजुली र सुरक्षा कन्फिगरेसनको सन्दर्भमा, यो तेल भरिएको प्याड माउन्ट गरिएको ट्रान्सफर्मर 1000kva ले विभिन्न जडान समूहहरूलाई समर्थन गर्दछ जस्तै Dyn11, Yyn0, जुन विभिन्न लोड विशेषताहरूको लागि उपयुक्त छ। उच्च भोल्टेज साइडले लोड स्विच र फ्यूजको दोहोरो सुरक्षालाई एकीकृत गर्दछ, र दबाब रिलीज भल्भ, तेलको तापक्रम र तेल स्तर निगरानीसँग सुसज्जित छ। यसले DOE 2016 ऊर्जा दक्षता मापदण्ड पूरा गर्दछ, ≥ 99.2% को दक्षताको साथ, र सुरक्षित र भरपर्दो छ।

प्राविधिक प्यारामिटर

एउटा औद्योगिक पार्कले तेल भरिएको प्याड माउन्ट गरिएको ट्रान्सफर्मर 1000kva किन्न चाहन्छ, जसले मुख्यतया तीन चरणको एसिन्क्रोनस मोटरहरू, पानी पम्पहरू र अन्य विद्युत उपकरणहरूलाई बिजुली आपूर्ति गर्नेछ। तीन चरणको लोड मूल रूपमा सन्तुलित हुन्छ, तर साइटको वातावरणमा धेरै धुलो हुन्छ, र ट्रान्सफर्मरको प्रारम्भिक खरिद लागत अपेक्षाकृत कम हुनु आवश्यक हुन्छ। जडान समूहलाई Dyn11 वा Yyn0 को रूपमा प्राथमिकता दिनुपर्छ? किन?

कार्यसम्पादन तुलनामा आधारित, Dyn11 जडान समूह रुचाइएको छनोट हुनुपर्छ। तीन चरणको असन्तुलनलाई प्रतिरोध गर्ने क्षमताको सन्दर्भमा, Dyn11 ले तटस्थ रेखा प्रवाहलाई चरण प्रवाहको 75% भन्दा बढी पुग्न अनुमति दिन्छ, जबकि Yyn0 सामान्यतया यसलाई 25% भित्र सीमित गर्दछ; हार्मोनिक दमनको सन्दर्भमा, Dyn11 को उच्च भोल्टेज साइड त्रिकोण जडानले तेस्रो हार्मोनिकको लागि एक परिसंचरण मार्ग प्रदान गर्न सक्छ, प्रभावकारी रूपमा भोल्टेज तरंग विरूपणबाट बच्न, जबकि Yyn0 सँग अपेक्षाकृत औसत दमन क्षमता छ; सिंगल फेज ग्राउन्डिङ फल्ट करन्टको सन्दर्भमा, Dyn11 ले ठूलो फल्ट करेन्ट उत्पन्न गर्छ, जुन रिले सुरक्षाको लागि विश्वसनीय रूपमा पत्ता लगाउन र कार्य गर्न सजिलो हुन्छ, जबकि Yyn0 को दोष प्रवाह तुलनात्मक रूपमा सानो छ, जसले सुरक्षा कन्फिगरेसनलाई अझ गाह्रो बनाउँछ।

समग्रमा, Dyn11 आधुनिक मिश्रित लोडहरू जस्तै LED प्रकाश, परिवर्तनशील फ्रिक्वेन्सी एयर कन्डिसनरहरू, र चार्जिङ पाइलहरू समावेश गर्ने परिदृश्यहरूका लागि बढी उपयुक्त छ, जबकि Yyn0 तीन चरणमा कडा सन्तुलित शुद्ध पावर लोडहरू र लागतको लागि उच्च संवेदनशील परियोजनाहरूका लागि मात्र उपयुक्त छ। त्यसकारण, कुनै विशेष प्रतिबन्ध अन्तर्गत, तेल भरिएको प्याड माउन्ट गरिएको ट्रान्सफर्मर 1000kva को जडान समूहलाई Dyn11 को रूपमा प्राथमिकता दिइनुपर्छ।

उपकरण

उत्पादन विवरण

घण्टी प्रकार

टर्मिनल प्रकार

ट्रान्सफर्मर बडी

उत्पादन प्रक्रियामा छ

परीक्षा केन्द्र

घुमाउरो कार्यशाला
