जडान Dyn11 प्याड माउन्टेड ट्रान्सफर्मर 2000kva

Wenzhou XiFa इलेक्ट्रिक पावर उपकरण कं, लिमिटेड एक पेशेवर ट्रान्सफर्मर निर्माता हो र उच्च र कम भोल्टेज ट्रान्सफर्मरहरूको उत्पादन र निर्माणमा ध्यान केन्द्रित गर्दछ। हाम्रा उत्पादनहरूमा तेल डुबेको वितरण ट्रान्सफर्मर, इपोक्सी ड्राई टाइप ट्रान्सफर्मर र औद्योगिक विशेष ट्रान्सफर्मरहरू समावेश छन्। जडान dyn11 प्याड माउन्टेड ट्रान्सफर्मर 2000kva एक उत्पादन हो जुन ऊर्जा बचत, कुशल, र उत्कृष्ट इन्सुलेशन प्रदर्शन छ। यसले बहुराष्ट्रिय प्रमाणीकरणका आवश्यकताहरू पूरा गर्दछ र विदेशी विद्युत परियोजनाहरू, औद्योगिक सुविधाहरू, र विद्युत प्रसारण र वितरण परियोजनाहरूको लागि उच्च गुणस्तरको विद्युत आपूर्ति उपकरण र समर्थन सेवाहरू प्रदान गर्न सक्छ।

सोधपुछ पठाउनुहोस्

उत्पादन विवरण

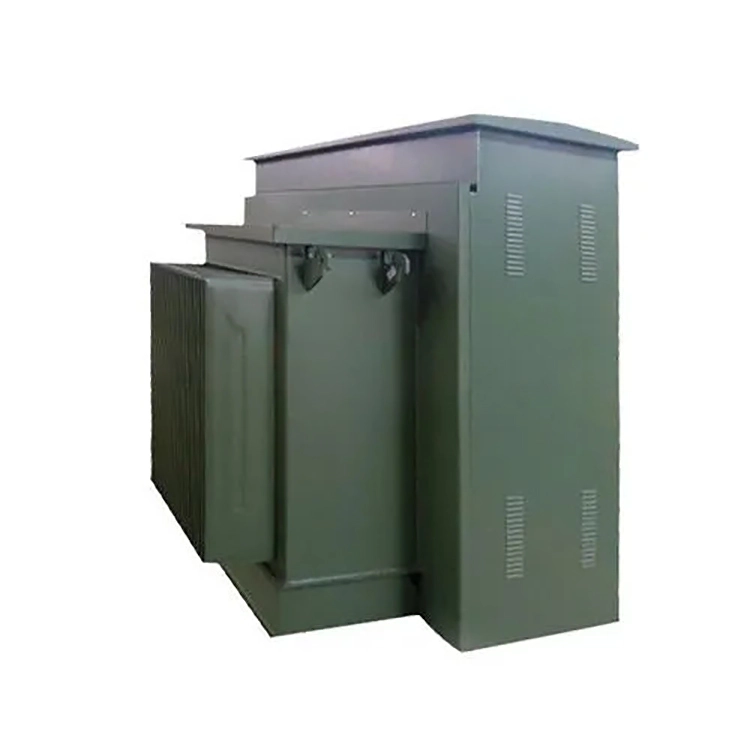

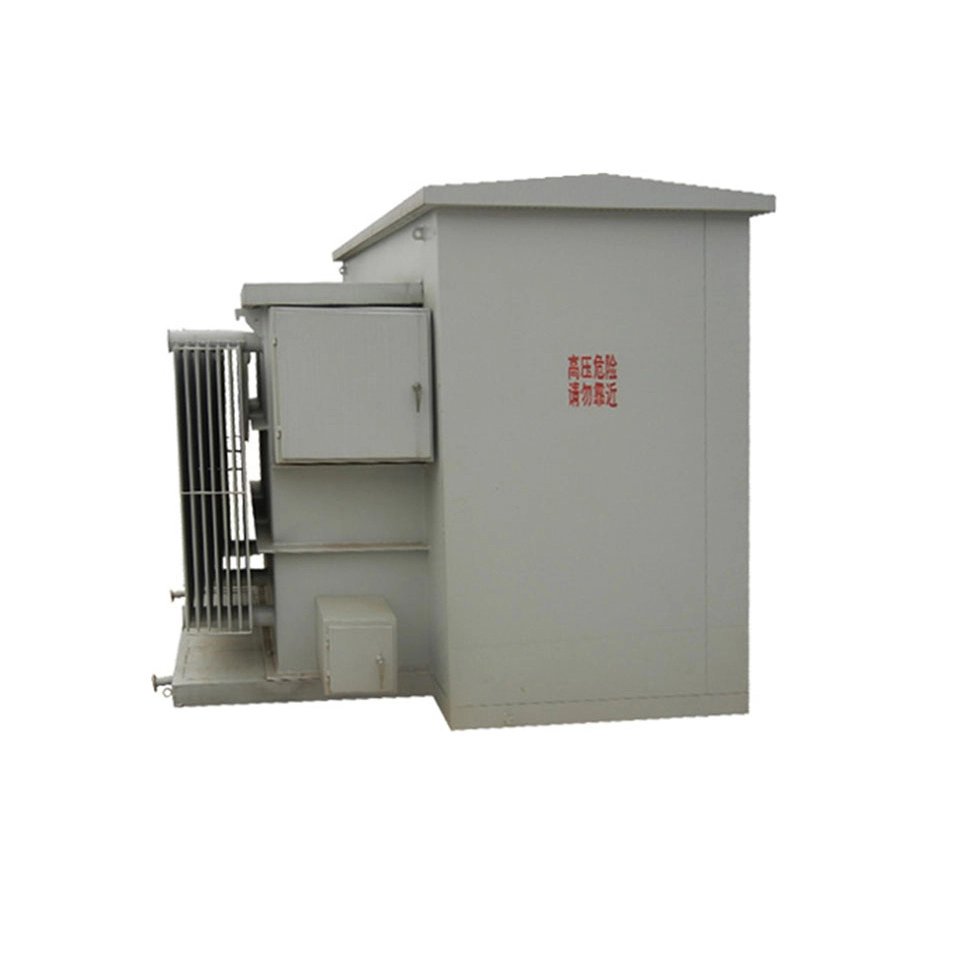

जडान dyn11 प्याड माउन्टेड ट्रान्सफर्मर 2000kva प्याड माउन्ट गरिएको आवास डिजाइनको साथ तीन चरणको तेल इमर्स्ड वितरण ट्रान्सफर्मर हो। यो सिधै बाहिरी मैदानमा स्थापना गर्न सकिन्छ र व्यापक रूपमा औद्योगिक पार्क, व्यावसायिक परिसर र शहरी वितरण नेटवर्क, आदि मा प्रयोग गरिन्छ।

मुख्य विशेषता Dyn11 भेक्टर समूहमा निहित छ, उच्च भोल्टेज पक्ष त्रिकोण (D) मा जडान गरिएको छ, कम भोल्टेज पक्ष तारा (Y) मा तटस्थ बिन्दुलाई पृथक गरी जोडिएको छ, र कम भोल्टेज पक्ष भोल्टेजको चरण उच्च भोल्टेज पक्षको भन्दा 30° पछि पछाडि छ। यो जडान विधिले धेरै ट्रान्सफर्मरहरूको समानान्तर सञ्चालनमा र शून्य अनुक्रम प्रवाहलाई दबाउनमा अद्वितीय फाइदाहरू दिन्छ।

तटस्थ बिन्दु ग्राउन्डिङको साथ तारा जडानको सञ्चालन अवस्था अन्तर्गत, ननलाइनर लोडहरू (जस्तै फ्रिक्वेन्सी कन्भर्टरहरू, LED ड्राइभिङ पावर सप्लाईहरू, UPS फ्रन्ट एन्ड रेक्टिफायरहरू) द्वारा उत्पन्न तेस्रो हार्मोनिक प्रवाहले डेल्टा विन्डिङ भित्र बन्द लुप बनाउँछ। विशिष्ट संयन्त्र निम्नानुसार छ: तेस्रो हार्मोनिक धाराहरू समय चरणको हिसाबले एकअर्कासँग चरणमा हुन्छन् र ताराको छेउमा तटस्थ रेखाबाट बाहिर निस्कन सक्दैनन्, तर डेल्टा घुमाउरो भित्र परिक्रमा गर्न सक्छन् र तापको रूपमा आफ्नो उर्जालाई नष्ट गर्न सक्छन्।

मापन गरिएको डेटाले संकेत गर्दछ कि जडान dyn11 प्याड माउन्ट गरिएको ट्रान्सफर्मर 2000kva ले कम भोल्टेज साइडमा तेस्रो हार्मोनिक विरूपण दरलाई लगभग 60% देखि 80% सम्म घटाउन सक्छ, जसले गर्दा कम भोल्टेज बसमा भोल्टेज तरंगलाई प्रभावकारी रूपमा शुद्ध पार्छ र इलेक्ट्रोनिक उपकरणको पूर्व सेवा जीवन विस्तार गर्दछ।

Connection Dyn11 Pad Mounted Transformer 2000kva

प्राविधिक प्यारामिटर:

उत्पादन नाम:	जडान dyn11 प्याड माउन्ट ट्रान्सफर्मर 2000kva
चरण संख्या:	३ चरण,
आवृत्ति:	५०/६० हर्ट्ज
जडान प्रतीक:	Dyn11
HV भोल्टेज:	11 kV / 12 kV / 20 kV / 33 kV
LV भोल्टेज:	0.415 kV / 0.433 kV / 0.690 kV
ट्याप दायरा:	±2×2.5% वा ±5%
कूलिङ क्लास:	ONAN / ONAF
लोड हानि छैन:	≤ 1800 वाट
लोड हानि:	≤ 16000 वाट

Q: जडान dyn11 प्याड माउन्टेड ट्रान्सफर्मर 2000kva का लागि, सानो क्षमताका ट्रान्सफर्मरहरूको अनुभवलाई सीधै पछ्याउनुको सट्टा यसको तटस्थ बिन्दु र ग्राउन्डिङ निरन्तरताको एलिकेटिङ विधिमा किन विशेष ध्यान दिनु पर्छ?

A: जडान dyn11 प्याड माउन्ट गरिएको ट्रान्सफर्मर 2000kva को कम भोल्टेज पक्षमा मूल्याङ्कन गरिएको वर्तमान 3000A (उदाहरणको रूपमा 400V लिँदै) पुग्यो, जुन सामान्य साना क्षमताका उपकरणहरू भन्दा धेरै उच्च छ। यद्यपि Dyn11 जडानले उच्च भोल्टेज पक्षमा शून्य अनुक्रम प्रवाहलाई अलग गर्न सक्छ, कम भोल्टेज पक्षमा तटस्थ बिन्दुले अत्यन्त ठूलो असंतुलित प्रवाहहरूको सामना गर्न आवश्यक छ। उदाहरण को लागी, एकल चरण प्रकाश वा नियन्त्रण सर्किट को एक ठूलो संख्या को शक्ति प्रदान गर्दा, तटस्थ वर्तमान चरण वर्तमान को 50% भन्दा बढी पुग्न सक्छ।

यदि परियोजनामा 1000kVA भन्दा कम ट्रान्सफर्मरहरूको अभ्यासलाई अन्धाधुन्ध रूपमा अपनाइयो भने, पातलो तटस्थ बसबारहरू प्रयोग गरेर वा एकल ग्राउन्डिङ लिङ्कमा मात्र भर पर्दा तटस्थ बिन्दु धेरै तातो हुन्छ, जडान टर्मिनलहरू पग्लिन्छ, र गम्भीर तटस्थ बिन्दु विस्थापन पनि निम्त्याउँछ, ठूलो संख्यामा सिंगल फेज उपकरणहरू जलाउँछ।

त्यसकारण, अर्डर गर्दा, यो आवश्यकतालाई स्पष्ट रूपमा निर्दिष्ट गर्न आवश्यक छ: तटस्थ बसबारको क्रस सेक्शनल क्षेत्र फेज लाइनको 70% भन्दा कम हुनु हुँदैन (यो समान क्रस सेक्शनको हुन सिफारिस गरिन्छ), र एक अलग गर्न मिल्ने ग्राउन्डिङ लिङ्क प्लेट र एक तटस्थ बिन्दु ओभरलोड निगरानी उपकरण सुसज्जित हुनुपर्छ। यस बिन्दुलाई बेवास्ता गर्दा, जडान dyn11 प्याड माउन्ट गरिएको ट्रान्सफर्मर 2000kva सञ्चालन भएको आधा वर्ष भित्र एक तटस्थ बिन्दु बर्नआउट दुर्घटना हुन सक्छ, जबकि नियमित कारखाना परीक्षणहरूले यो लुकेको खतरालाई उजागर गर्न सक्दैन।
