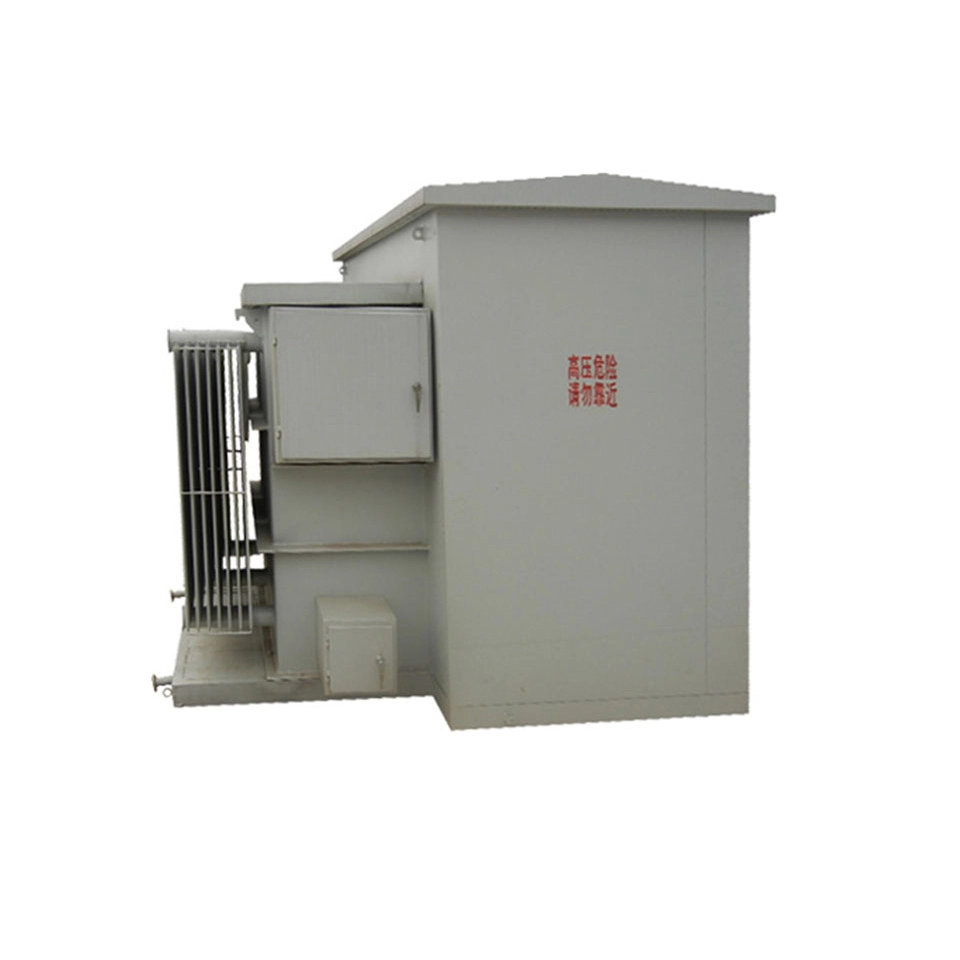

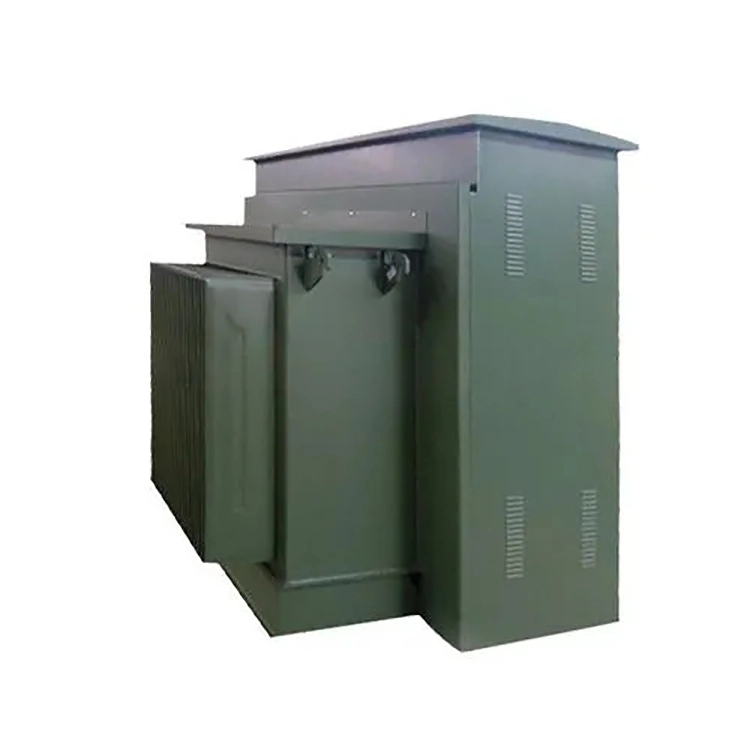

2.5mva मिनरल आयल प्याड माउन्ट गरिएको पावर ट्रान्सफर्मर

खनिज तेलले इन्सुलेशन र शीतलन माध्यमको रूपमा कार्य गर्दछ, र पावर ट्रान्सफर्मर उद्योगमा सबैभन्दा परम्परागत र परिपक्व इन्सुलेशन तरल विकल्प हो। त्यसैले 2.5mva खनिज तेल प्याड माउन्ट गरिएको पावर ट्रान्सफर्मरमा उत्कृष्ट विद्युतीय इन्सुलेशन कार्यसम्पादन, राम्रो थर्मल चालकता, र लागत प्रभावकारिताका फाइदाहरू छन्। प्राकृतिक एस्टरहरू जस्ता वैकल्पिक इन्सुलेशन तरल पदार्थहरूको तुलनामा, खनिज तेलको कम इग्निशन बिन्दु भए तापनि, यसमा राम्रो कम तापक्रम तरलता र सञ्चालनको क्रममा चिसो क्षेत्रहरूमा उच्च विश्वसनीयता हुन्छ।

प्लग इन ट्रान्सफर्मरले दुई प्रकारको आगमन लाइनलाई समर्थन गर्दछ: पहिलो रिङ नेटवर्क फिडर प्रकार हो, जुन दुईवटा प्राथमिक बुशिङहरू (कुल 6, दुवै आगमन र बाहिर जाने लाइनहरूका लागि) र आन्तरिक चार स्थिति लोड स्विचले सुसज्जित हुन्छ। यसले शृङ्खलामा ट्रान्सफर्मरलाई रिङ नेटवर्क सर्किटमा जडान गर्न सक्छ, दोष अलगाव र नन-स्टप मर्मतसम्भार सक्षम पार्दै। यो कन्फिगरेसनको लागि 2.5mva मिनरल आयल प्याड माउन्ट गरिएको पावर ट्रान्सफर्मर सामान्यतया सिफारिस गरिन्छ। रेडियल फिडर प्रकार एउटा प्राथमिक बुशिङले मात्र सुसज्जित हुन्छ र एकल लाइन पावर सप्लाई प्रदान गर्दछ, कम लागतमा तर तदनुसार विश्वसनीयता कम हुन्छ।

सर्ट सर्किट प्रतिबाधा एक ट्रान्सफर्मर को एक महत्वपूर्ण प्यारामिटर हो, सीधा प्रणाली सर्ट सर्किट वर्तमान र भोल्टेज विनियमन दर को स्तर लाई प्रभावित गर्दछ। प्याड माउन्ट गरिएको पावर ट्रान्सफर्मरको विशिष्ट प्रतिबाधा मान 5.0% देखि 7.5% सम्म हुन्छ, र डिजाइन लक्ष्य मान सामान्यतया 5.75% मा सेट गरिन्छ। 5.75% को प्रतिबाधा भनेको माध्यमिक छेउमा तीन चरणको सर्ट सर्किट हुँदा, सर्ट सर्किट करेन्ट मूल्याङ्कन गरिएको वर्तमानको लगभग 1/0.0575 हो, जुन मूल्याङ्कन गरिएको वर्तमानको लगभग 17.4 गुणा हो। 400V कम भोल्टेज पक्षलाई उदाहरणको रूपमा लिँदा, मूल्याङ्कन गरिएको वर्तमान लगभग 3608A हो, र सर्ट सर्किट करेन्ट लगभग 62.8kA हो, जुन मध्यम भोल्टेज स्विचगियरले सामना गर्न सक्ने दायरा भित्र छ।

पूर्ण लोडको समयमा, भोल्टेज ड्रप लगभग 5.75% छ, जुन सामान्य औद्योगिक भारहरूको लागि स्वीकार्य छ। IEC 60076 मानक अनुसार, 2.5mva खनिज तेल प्याड माउन्ट गरिएको पावर ट्रान्सफर्मरमा थर्मल प्रभाव र गतिशील स्थिरता प्रभावहरू सामना गर्न सर्ट सर्किट क्षमता छ।

प्राविधिक प्यारामिटर:

प्रश्न: 2.5mva मिनरल आयल प्याड माउन्ट गरिएको पावर ट्रान्सफर्मरको लागि, यो हल्का लोड वा लामो समयसम्म लोड नभएको अवस्थामा यसको लोड नोक्सनमा ध्यान दिनु किन आवश्यक छ?

A: बिना लोड हानिमा मुख्यतया दुई भागहरू हुन्छन्: पहिलो, हिस्टेरेसिस हानि: फलामको कोरलाई वैकल्पिक चुम्बकीय क्षेत्रमा बारम्बार चुम्बकीकरण गर्दा उत्पन्न हुने ऊर्जाको हानि। दोस्रो, एडी करन्ट हानि: वैकल्पिक चुम्बकीय क्षेत्र द्वारा फलामको कोरमा परिसंचरण करन्टको कारणले तातो हानि।

पावर ट्रान्सफर्मरको सेकेन्डरी साइड पूर्ण रूपमा खुला सर्किट वा अनलोड गरिएको अवस्थामा भए पनि, यसको प्राथमिक पक्षले अझै पनि लोड नोक्सनको निरन्तर मात्रा खपत गर्छ। र लोड हानि नहुनुले मापनयोग्य र निरन्तर बिजुली बिलहरू जम्मा हुन्छ। 3000 घण्टा भन्दा बढी चलिरहेको समयको साथ परिदृश्यहरूको लागि, मोडेल चयन गर्दा, प्राथमिकता कम लोड हानिहरू (जस्तै उच्च चुम्बकीय चालकता उन्मुख सिलिकन स्टील शीट वा अमोर्फस मिश्र धातु कोर प्रयोग गर्ने) लाई दिइनुपर्छ। प्रारम्भिक खरिद लागत १५ देखि २० प्रतिशतले बढे पनि दुई वर्षभित्र विद्युत लागत बचतबाट फरक फिर्ता गर्न सकिन्छ।

उपकरण

उत्पादन विवरण

घण्टी प्रकार

टर्मिनल प्रकार

ट्रान्सफर्मर बडी

उत्पादन प्रक्रियामा छ

परीक्षा केन्द्र

घुमाउरो कार्यशाला
