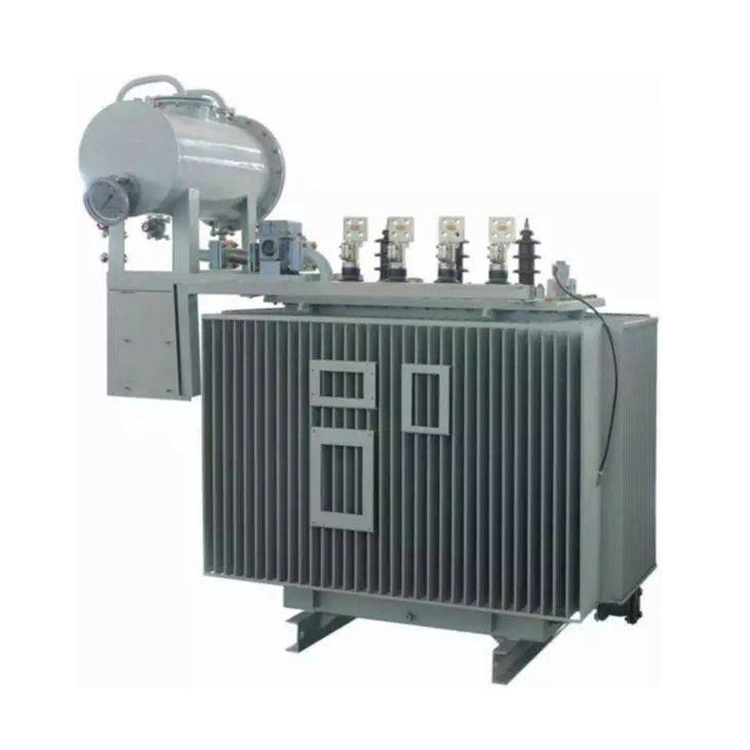

तेल इमर्स्ड ट्रान्सफर्मर 11kv देखि 0.4kv 800kva

Wenzhou XiFa इलेक्ट्रिकल पावर उपकरण कं, लिमिटेड तेल इमर्स्ड ट्रान्सफर्मर 11kv देखि 0.4kv 800kva उत्पादन गर्ने भरपर्दो उत्पादन मात्र होइन, यसले विद्युत कम्पनीहरू, EPC ठेकेदारहरू र औद्योगिक प्रयोगकर्ताहरूलाई भरपर्दो बिजुली आपूर्ति प्राप्त गर्न, ऊर्जा खपत घटाउन र परियोजनाहरू निर्धारित समयमै सञ्चालनमा छन् भन्ने सुनिश्चित गर्न सेवा प्रदान गर्दछ। Wenzhou XiFa ले कम नोक्सान 11kv देखि 0.4kv 800kva तेल इमर्स्ड ट्रान्सफर्मर बनाउन सञ्चालन लागत घटाउने लक्ष्य राखेको छ, यसैबीच, कारखानाले 30 दिन भित्र 50 वटा भन्दा बढी 800 kva तेल इमर्स्ड ट्रान्सफर्मर उत्पादन गर्न सक्नेछ।

सोधपुछ पठाउनुहोस्

उत्पादन विवरण

एक तेल इमर्स्ड ट्रान्सफर्मर 11kv देखि 0.4kv 800kva एक पावर रूपान्तरण यन्त्र हो जसले अपरेटिङ तापक्रम नियन्त्रण गर्न र भरपर्दो कार्यसम्पादन कायम गर्न इन्सुलेट तेल प्रयोग गर्दछ। 11kv देखि 0.4kv 800kva तेल इमर्स्ड ट्रान्सफर्मरका सक्रिय भागहरू इन्सुलेट तेलले भरिएको वेल्डेड स्टिल ट्याङ्की भित्र राखिन्छन्। तेलले शीतलन माध्यमको रूपमा र विद्युतीय इन्सुलेशन माध्यमको रूपमा काम गर्दछ, जसले सञ्चालनको क्रममा उत्पन्न हुने तापलाई कुशलतापूर्वक र सुरक्षित रूपमा टाढा स्थानान्तरण गर्न अनुमति दिन्छ। शीतलन विधि र क्षमता मूल्याङ्कनका अनुसार, तेल डुबेका ट्रान्सफर्मरहरूलाई सामान्यतया प्राकृतिक रूपमा चिसो तेलमा डुबेका ट्रान्सफर्मर र जबरजस्ती एयर कूल्ड तेल डुबेका ट्रान्सफर्मरहरूमा वर्गीकृत गरिन्छ, जसलाई क्रमशः ONAN र ONAF पनि भनिन्छ।

तेल डुबेको ट्रान्सफर्मरको मुख्य कम्पोनेन्टहरू:

1. चुम्बकीय कोर

चुम्बकीय कोरले चुम्बकीय प्रवाहको लागि मार्ग प्रदान गर्दछ र 11kv देखि 0.4kv 800kva तेल डुबेको ट्रान्सफर्मरको केन्द्रीय भाग बनाउँछ। यसले विद्युत चुम्बकीय प्रेरणा मार्फत windings बीच विद्युत ऊर्जा को स्थानान्तरण सक्षम गर्दछ।

2. windings

विन्डिङहरूले भोल्टेज रूपान्तरणको लागि आवश्यक चुम्बकीय क्षेत्र उत्पन्न गर्दछ। तिनीहरू कोर वरिपरि घाउको प्रवाहकीय कुण्डलीबाट बनेका हुन्छन्, जसमध्ये विन्डिङहरू विशेष कागज सामग्री र सुरक्षात्मक इन्सुलेट तहहरू प्रयोग गरेर इन्सुलेट गरिन्छ। अपरेटिङ भोल्टेज बढ्दै जाँदा, पर्याप्त डाइलेक्ट्रिक बल र परिचालन सुरक्षा सुनिश्चित गर्न बाक्लो इन्सुलेशन लागू गरिन्छ।

3. ट्रान्सफर्मर ट्याङ्की

ट्रान्सफर्मर ट्याङ्कीले आन्तरिक असेम्बलीका लागि मेकानिकल सुरक्षा प्रदान गर्न कोर र विन्डिङहरू राख्छ। ट्याङ्कीमा माउन्ट गरिएका बुशिङहरूले उचित इन्सुलेशन कायम गर्दै विन्डिङहरूलाई पावर प्रणालीमा जडान गर्न अनुमति दिन्छ। ट्याङ्कीसँग जोडिएका रेडिएटरहरूले बाहिरी सतहको क्षेत्रफल बढाउँछन्, जसले तातो अपव्ययलाई सुधार गर्छ र शीतलन कार्यसम्पादन बढाउँछ।

४. इन्सुलेट गर्ने तेल

इन्सुलेट तेलले ट्याङ्कीको भित्री भाग भर्छ र दुई आवश्यक कार्यहरू गर्दछ। यसले ऊर्जावान घटकहरू बीच विद्युतीय इन्सुलेशन प्रदान गर्दछ र शीतलन माध्यमको रूपमा कार्य गर्दछ। सञ्चालनको क्रममा, तेल प्राकृतिक रूपमा वा विन्डिङ्स र कोर एसेम्ब्ली वरिपरि सहयोगी प्रवाह मार्गहरू मार्फत घुम्छ। यसले तातो तातो ठाउँहरूबाट टाढा लैजान्छ र ट्याङ्की र रेडिएटरहरूमा स्थानान्तरण गर्दछ जहाँ यसलाई वरपरको वातावरणमा छोडिन्छ।

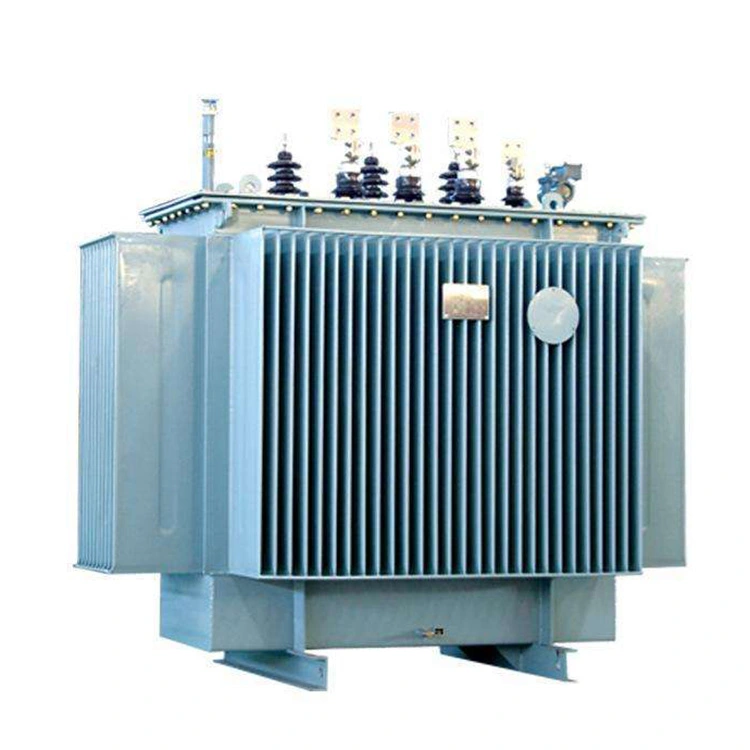

Oil Immersed Transformer 11kv To 0 4kv 800kva

प्राविधिक विशिष्टता:

उत्पादनको नाम		11kv देखि 0.4kv 800kva तेल इमर्स्ड ट्रान्सफर्मर
मूल्याङ्कन क्षमता		800 kVA
उच्च प्रणाली भोल्टेज		12 kV
मूल्याङ्कन गरिएको प्राथमिक भोल्टेज		11 kV±2×2.5%
रेटेड माध्यमिक भोल्टेज		400/230 V
परिवर्तक ट्याप गर्नुहोस्	टाइप गर्नुहोस्	DETC वा OLTC
	दायरा	±2×2.5%, 5 पदहरू
दक्षता		≥ ९९%
प्रतिबाधा		±10% सहिष्णुता संग 4.5%
अधिकतम तापक्रम		≤50 ℃
सापेक्ष आर्द्रता		९५%

तेल इमर्स्ड ट्रान्सफर्मरका मुख्य फाइदाहरू

1. उत्कृष्ट इन्सुलेशन प्रदर्शन

11kv देखि 0.4kv 800kva तेलमा डुबेका ट्रान्सफर्मरहरूले इन्सुलेट तेलको उच्च डाइलेक्ट्रिक शक्तिको कारणले उत्कृष्ट विद्युतीय इन्सुलेशन प्रदान गर्दछ। तेलले प्रभावकारी गर्मी अपव्यय पनि प्रदान गर्दछ। यसले तेल इमर्स्ड ट्रान्सफर्मरहरूलाई उच्च भोल्टेज र उच्च पावर अनुप्रयोगहरूको लागि राम्रोसँग उपयुक्त बनाउँछ। ११ kv देखि 0.4kv 800kva तेल इमर्स्ड ट्रान्सफर्मरहरू पावर ट्रान्समिशन नेटवर्कहरू, औद्योगिक सुविधाहरू, र सबस्टेशनहरूमा व्यापक रूपमा प्रयोग गरिन्छ जहाँ विद्युतीय अवस्थाहरूमा भरपर्दो सञ्चालन आवश्यक हुन्छ।

2. कुशल चिसो र लामो सेवा जीवन

इन्सुलेट गर्ने तेलको कूलिङ क्षमताले भारी लोडिङ अवस्थामा पनि स्थिर अपरेटिङ तापक्रम कायम राख्न मद्दत गर्छ। ड्राई टाइप ट्रान्सफर्मरहरूसँग तुलना गर्नुहोस्, यसले तेलमा डुबेका ट्रान्सफर्मरहरूलाई दिगो ओभरलोडहरूलाई अझ प्रभावकारी रूपमा ह्यान्डल गर्न अनुमति दिन्छ र लामो परिचालन जीवनमा योगदान दिन्छ। उचित मर्मतसम्भारमा, धेरै तेल डुबेका ट्रान्सफर्मरहरू दुई देखि तीन दशकसम्म सेवामा रहन्छन्।

3. लागत प्रभावी समाधान

उही पावर मूल्याङ्कनका लागि, कास्ट रेसिन ट्रान्सफर्मरहरू भन्दा तेलमा डुबेका ट्रान्सफर्मरहरू उत्पादन गर्नका लागि सामान्यतया बढी किफायती हुन्छन्। तिनीहरूको कम प्रारम्भिक लगानी लागतले तिनीहरूलाई उपयोगिताहरू, औद्योगिक परियोजनाहरू, र प्रदर्शन र बजेट बीच सन्तुलन खोज्ने पूर्वाधार विकासहरूको लागि एक आकर्षक विकल्प बनाउँछ।

4. कठोर वातावरणमा भरपर्दो सञ्चालन

11kv देखि 0.4kv 800kva तेलमा डुबेका ट्रान्सफर्मरहरू चुनौतीपूर्ण अपरेटिङ अवस्थाहरूमा भरपर्दो रूपमा प्रदर्शन गर्न डिजाइन गरिएका छन्, जसमा उच्च परिवेशको तापक्रम र धुलोयुक्त वातावरणहरू समावेश छन्। तिनीहरूको बलियो निर्माण र बाह्य अवरोधहरूको बलियो प्रतिरोधले माग वातावरणमा स्थिर र भरपर्दो शक्ति वितरण सुनिश्चित गर्न मद्दत गर्दछ।
