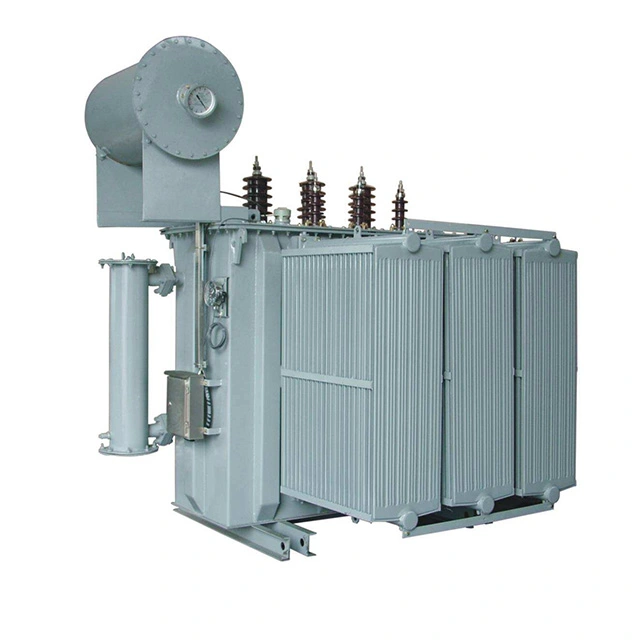

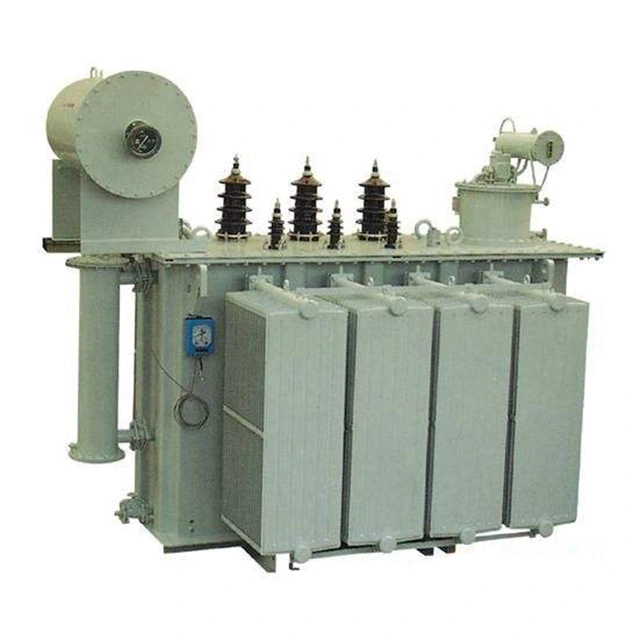

बाहिरी पावर ट्रान्सफर्मर १० Mva ३३ देखि ६.६ Kv

10 mva को क्षमता र 33 देखि 6.6 kv को भोल्टेज दायरा भएको 10 mva 33 देखि 6.6 kv को बाहिरी पावर ट्रान्सफर्मर एक प्रकारको आउटडोर पावर ट्रान्सफर्मर हो। यसको मूल्याङ्कन भोल्टेज 10 mva छ, उच्च भोल्टेज पक्ष 33 kv र कम भोल्टेज पक्ष 6.6 kv छ। यो औद्योगिक र खानी उद्यमहरू साथै औद्योगिक पार्कहरूको लागि मुख्यधाराको मध्यम आकारको ट्रान्सफर्मर उपकरण हो, र पूर्ण रूपमा IEC मापदण्डहरूको पालना गर्दछ। बाहिरी पावर ट्रान्सफर्मर 10 mva 33 देखि 6.6 kv मुख्यतया windings, फलाम कोर र इन्सुलेट तेल तीन भाग समाप्त हुन्छ।

विन्डिङहरू ट्रान्सफर्मरको विद्युतीय भाग हुन्। यो सामान्यतया घुमाउरो मोल्डमा इन्सुलेटेड फ्ल्याट तामाको तार वा गोल तामाको तार घुमाएर बनाइन्छ। बाहिरी पावर ट्रान्सफर्मर 10 mva 33 देखि 6.6 kv को फलामको कोर स्तम्भमा विन्डिङहरू स्थापना गरिन्छ। कम भोल्टेज विन्डिङहरू भित्री तहमा हुन्छन्, र उच्च-भोल्टेज विन्डिङहरू कम भोल्टेज घुमाउने बाहिर स्थापित हुन्छन्। कम भोल्टेज विन्डिङहरू र आइरन कोरको बीचमा, र उच्च भोल्टेज विन्डिङहरू र कम भोल्टेज विन्डिङहरू बीच, इन्सुलेट सामग्रीहरू इन्सुलेशन प्राप्त गर्नको लागि तिनीहरूलाई अलग गर्नको लागि आस्तीन बनाउन प्रयोग गरिन्छ।

आइरन कोर 10 mva 33 देखि 6.6 kv बाहिरी पावर ट्रान्सफर्मरको मुख्य चुम्बकीय मार्ग भाग हो। यो सामान्यतया ०.३५ वा ०.५ मिलिमिटरको मोटाईमा तातो रोल गरिएको वा चिसो रोल्ड सिलिकन स्टिल पाना र इन्सुलेट पेन्टले लेपित सिलिकन स्ट्याक गरेर बनाइन्छ। फलामको कोरलाई दुई भागमा विभाजन गरिएको छ: फलामको कोर स्तम्भ र जुवा। फलामको कोर स्तम्भ घुमाउरोसँग सुसज्जित छ, र चुम्बकीय सर्किट बन्द गर्न जुवा प्रयोग गरिन्छ। फलामको कोर संरचनाको आधारभूत रूपहरूमा हृदय प्रकार र खोल प्रकार समावेश छ।

प्राविधिक प्यारामिटर:

बाहिरी पावर ट्रान्सफर्मर 10 mva 33 देखि 6.6 kv को विभिन्न स्थापना रूपहरू के हुन्?

पावर इन्जिनियरिङमा, बाहिरी ट्रान्सफर्मरको स्थापना मुख्यतया दुई प्रकारका हुन्छन्: पोल माउन्ट गरिएको स्थापना र ग्राउन्ड माउन्ट स्थापना। जुनसुकै विधि अपनाए पनि सुरक्षा सधैं पहिलो हुन्छ। ट्रान्सफर्मर वरपरको सबैभन्दा प्रमुख स्थानमा, यात्रुहरूलाई नजिक नआउन सम्झाउनको लागि एक स्पष्ट चेतावनी चिन्ह झुण्ड्याउनु पर्छ।

बाहिरी पावर ट्रान्सफर्मर 10 mva 33 देखि 6.6 kv जमिनमा जडान गर्न, यसको वरिपरि 1.7 मिटर भन्दा कम उचाइको सुरक्षात्मक बार थप्नु पर्छ, र त्यहाँ बार र ट्रान्सफर्मर प्लेटफर्म बीच पर्याप्त सुरक्षित सञ्चालन ठाउँ हुनुपर्छ।

पोल वा टावरहरूमा स्थापनाको लागि, सबै उच्च र कम भोल्टेज लिडहरूले इन्सुलेटेड कन्डक्टरहरू प्रयोग गर्नुपर्छ र कम भोल्टेजको भागले खाली बसबारहरू पनि प्रयोग गर्न सक्छ। प्रयोग गरिएका सबै फलामका भागहरू खिया र क्षरण रोक्नको लागि जस्ती हुनुपर्छ।

यदि स्थापना जमीनमा गरिन्छ भने, आधार उचाइ सामान्यतया लगभग 500mm मा सेट गरिन्छ। यो आधार सामान्यतया इट्टा वा खन्याइएको कंक्रीट प्रयोग गरेर निर्माण गरिन्छ, र त्यसपछि सतह 1:2 सिमेन्ट मोर्टार संग चिकनी गरिन्छ। ट्रान्सफर्मरको लागि चलिरहेको ट्र्याकको रूपमा सेवा गर्न सतहमा फ्ल्याट स्टील वा च्यानल स्टिल राख्नुपर्छ।

स्थापनाको क्रममा, ट्र्याक स्तर हो र ट्र्याक गेज स्थिर सञ्चालन सुनिश्चित गर्न ट्रान्सफर्मरको व्हील गेजसँग पूर्ण रूपमा मेल खान्छ भन्ने सुनिश्चित गर्न आवश्यक छ।
